Иис "Колтюбинг"

Информационно-измерительная система"Колтюбинг" предназначена для измерения и контроля параметров промывочной жидкости (ПЖ) при бурении нефтяных и газовых скважин на гибких трубах(колтюбинговым способом, "coiled tubing").

Информационно-измерительная система"Колтюбинг" применяется для вскрытия продуктивных пластов,капитального ремонта нефтяных и газовых скважин в условиях депрессии на пласты.

Информационно-измерительная система"Колтюбинг" осуществляет:

• непрерывный контроль, сбор и регистрацию технологической информации в процессе бурения скважины;

• визуализацию значений контролируемых параметров бурения;

• оперативную обработку информации и решение комплекса задач по предупреждению аварий, формирование рапортов;

• формирование базы данных по разбуриваемой скважине.

Состав ИИС "Колтюбинг":

1. Комплект датчиков технологических параметров, включающий:

   • датчики для измерения параметров ПЖ на входе в скважину:

     • давления ПЖ на входе;

     • расхода ПЖ на входе;

     • плотности ПЖ на входе;

     • температуры ПЖ на входе;

   • датчики для измерения параметров ПЖ на выходе из скважины:

     • давления ПЖ на выходе;

     • расхода ПЖ на выходе;

     • плотности ПЖ на выходе;

     • температуры ПЖ на выходе;

     • электропроводности ПЖ на выходе;

   • датчики для измерения параметров ПЖ в приемной емкости:

     • давления ПЖ в приемной емкости;

     • уровня ПЖ в приемной емкости;

   • а также датчики:

     • уровня ПЖ в компенсационной емкости;

     • концентрации углеводородных газов в сепараторе;

     • раздела сред (нефть-вода);

     • расхода азота.

2. Модуль сбора информации

3. Модуль аварийной сигнализации

4. Рабочее место мастера

5. Прикладное программное обеспечение

6. Комплект соединительных кабелей.

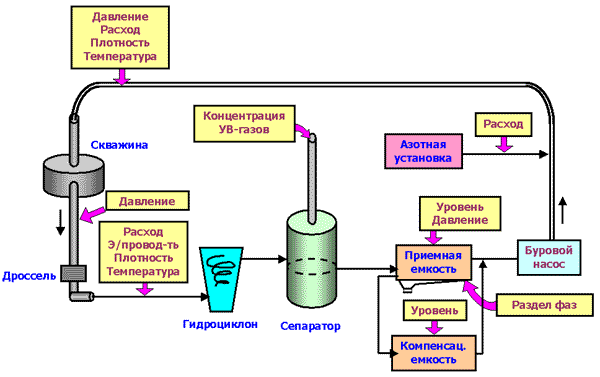

Рисунок 2. Схема размещения датчиков ИИС "Колтюбинг"

Информация о процессе бурения с модуля сбора информации передается на рабочее место мастера, оборудованное компьютером,где с помощью программного обеспечения (программа"Колтюбинг") осуществляется сбор,хранение и выдача необходимой информации.

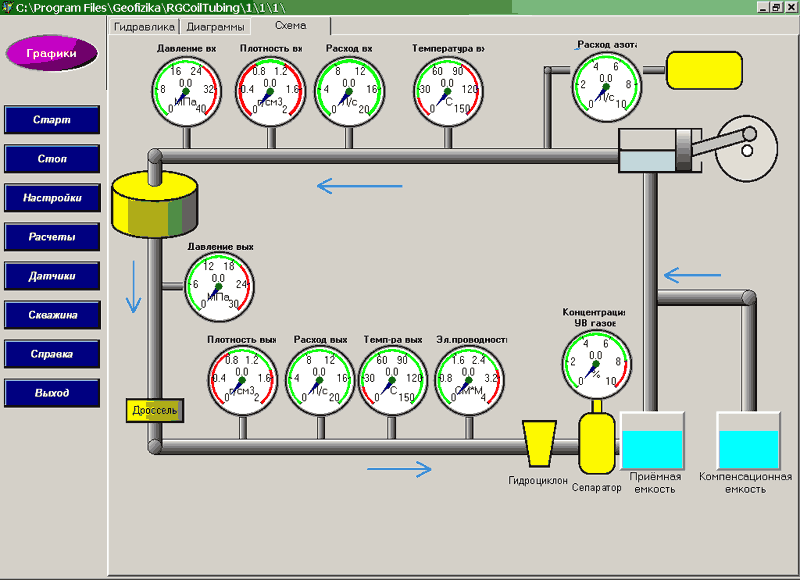

Рисунок 3. Пример экрана текущего состояния системы

В процессе работы мастер контролирует изменения технологических параметров по индикации на компьютере. При выходе технологических параметров за установленные пределы включается аварийная сигнализация.

Иис «Забой»

Информационно-измерительная система «Забой» предназначена для непрерывного измерения геотехнологических параметров в процессе бурения нефтяных и газовых скважин методами ГК, БК, инклинометрии, виброкаротажа, измерения осевой нагрузки и частоты вращения вала турбобура. Начато внедрение системы. Схемотехника на процессорах, наземная обработка на Note-book, комплекс геофизических, технологических и инклинометрических измеряемых параметров дают хорошие возможности для точной проводки горизонтальных скважин в тонких (3 м) пластах, предварительного каротажа, оптимизации бурения, повышают скорость и дальность передачи. Имеется дистанционное управление схемной программы функционирования скважинного прибора телесистемы. Вся информация дублируется в памяти скважинного прибора.

Технические характеристики. Диапазон измерений, (град) зенитного угла 0-90 азимута 0-360 визирного угла 0-360

частота вращения вала турбобура, об/мин 10-1500 осевая нагрузки на долото, кН 50-500 глубина работы, м 0,5-5000. Естественная радиоактивность, мкР/час 1-200 Уровень вибраций бурового инструмента, мм/с 5-50

Габаритные размеры скважинного прибора: диаметр, мм 170 длина, м 24 Масса, кг 1000 Особенности и преимущества: - сокращает время бурения скважин; - повышает качество проводки; - обеспечивает возможность проведения исследования пластов в условиях неискаженных влиянием промывочной жидкости; - позволяет управлять траекторией бурения наклонно-направленных скважин; - оптимизирует процесс бурения по информации о режимах бурения; - измеряет параметры свежевскрытых пластов и уменьшает, а в некоторых случаях исключает геофизические исследования на кабеле.
