4. Проектирование элементов системы внутреннего электроснабжения

Характерной особенностью схем внутрицехового распределения электроэнергии является большая разветвленность сети и наличие большого количества коммутационно-защитной аппаратуры, что оказывает значительное влияние на технико-экономические показатели и надежность системы электроснабжения.Внутрицеховое распределение электроэнергии выполняют по магистральной, радиальной или смешанной схеме. Выбор схемы определяется категорией надежности потребителей электроэнергии, их территориальным размещением, особенностями режимов работы.

Радиальными схемами являются такие, в которых электроэнергия от источника питания передаётся непосредственно к приёмному пункту. Радиальные схемы применяют для питания сосредоточенных потребителей, расположенных в различных направлениях от центра питания. Радиальные схемы обеспечивают глубокое секционирование всей системы электроснабжения, начиная от источников питания и кончая сборными шинами до 1 кВ цеховых подстанций.Питание крупных подстанций осуществляется не менее чем двумя радиальными линиями, отходящими от разных секций источника питания (рис. 4.1).

Преимущественное распространение на средних и крупных предприятиях получили кабельные линии со всевозможными способами прокладки - в траншеях, кабельных каналах, тоннелях и по специальным или технологическим эстакадам. В условиях Крайнего Севера предпочтение отдаётся прокладке кабелей по эстакадам. И хотя кабельные линии являются наиболее дорогим способом передачи электроэнергии, они достаточно надежны и более предпочтительны из соображений электробезопасности.

Передачу электроэнергии шинопроводам осуществляют при больших потоках мощности (токи до 25 кА) в определённых направлениях. Наиболее целесообразно применение токопроводов при нагрузке более 20 МВА и при разработке новых проектов. Преимущества шинопроводов перед линиями, , заключается в высокой надежности, возможности электромонтажных работ, доступности для наблюдения и осмотра шинопроводов в условиях эксплуатации.

Воздушные линии являются наиболее дешевым конструктивным исполнением по первоначальным капиталовложениям. Их достоинство - относительно лёгкое исправление повреждений, хотя они создают серьёзные затруднения для движения заводского транспорта и увеличивают опасность поражения людей электрическим током, а при загрязнённой промышленными выбросами атмосфере, имеют повышенное число отключений из-за перекрытия изоляции, коррозии металлических частей и т.д.

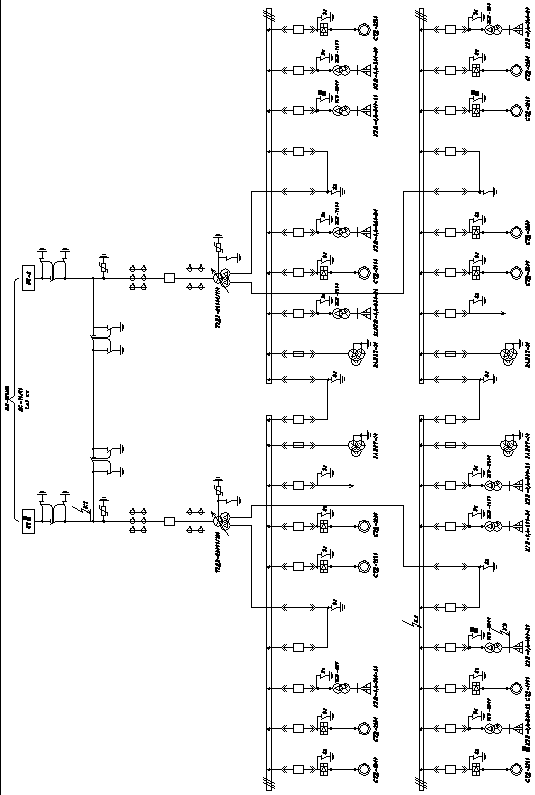

Рис. 4.1- схема внутреннего электроснабжения

5. Выбор и расчет воздушных и кабельных линий, питающих гпп и электроприемники цеха

5.1. Выбор сечения проводов вл

Выбор сечения проводов линий электропередач осуществляется по нагреву длительно допустимым током нагрузки с учетом экономической плотности тока. Для питания нагрузки I и II категории надежности необходимо предусматривать резервное питание. В данном проекте питание электроприемников предприятия осуществляем двумя одноцепными линиями сталеалюминевыми проводами.

Расчётный ток для линий высокого напряжения в нормальном режиме и в аварийном:

где - номинальное напряжение на высокой стороне.
