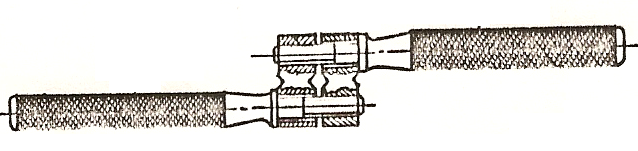

Технологическая карта. Изготовление воротка.

1 – рукоятка

2 - зажим

Заготовки: рукоятка пруток 14*130, зажим 35*30*15

Материал: сталь

№

Последовательность выполнения работы

Графическое изображение

Инструменты, приспособления

1

Установить заготовку в патроне с вылетом 56 мм и точить цилиндр 12 мм

штангенциркуль, проходной отогнутый резец

2

Точить фаску 2*45

то же

3

Переставить заготовку и точить рукоятку до 86 мм

то же

4

За два приема сделать накатку на длину 80 мм

штангенциркуль,

накатка

5

Установить заготовку в патроне рукояткой с вылетом 50 мм и точить цилиндр 8-0.2

Штангенциркуль, проходной отогнутый резец

6

Подрезать торец в размер 125 мм; точить фаску 2*45; нарезать резьбу

то же,

плашка м8

7

Точить уступ

штангенциркуль, проходной отогнутый резец

8

Фрезеровать заготовку зажима на размер 30*27*12

штангенциркуль, цилиндрическая фреза

9

Отрезать заготовку

отрезная фреза

10

Просверлить отверстия 8.5 и 6.7; нарезать резьбу М8

Сверла 8.5 и 6.7; метчик м8

штангенциркуль

11

Опилить уступы на 1.5 и 3 мм

угольник, линейка, напильник
