3.5. Бетоносмеситель

Так же известна конструкция бетоносмеситель (патент RU84301).

Конструкция устройство бетоносмесителя поясняется чертежами: на рис.13 показан вид сбоку устройства, а на рис.14 разрез смесительного бака. Бетономешалка включает раму 1, редуктор 2, смесительный бак 3, лопатки 4, крепеж смесительного бака 5, электродвигатель (при его наличии) 6, устройство для управления электродвигателем (при его наличии) 7, средство передачи электроэнергии к электродвигателю (при его наличии) 8, загрузочно-разгрузочное отверстие смесительного бака 9, дно смесительного бака 10, рамные колеса 11.Работа устройства показана на примере бетономешалки содержащей электродвигатель и правое направление положения лопаток в смесительном баке (так называемая «правая резьба»).При помощи электродвигателя и редуктора вращение смесительного бака запускается по часовой стрелке. В смесительный бак загружаются элементы бетонной смеси. Направление вращения лопаток смесительного бака приводит к движению бетонной смеси в сторону дна бака и одновременное перемешивание. При достижении необходимого состояния рабочей смеси переключается направление вращения в противоположную строну на редукторе или на электродвигателе, и содержимое смесительного бака, благодаря обратному движению лопаток, перемещается в строну загрузочно-разгрузочного отверстия смесительного бака и порционно выливается за пределы смесительного бака. Описываемое техническое решение обеспечивает простоту изготовления устройства, низкую металлоемкость и массу. Создает низкую (по сравнению с аналогами) себестоимость производства бетономешалки.

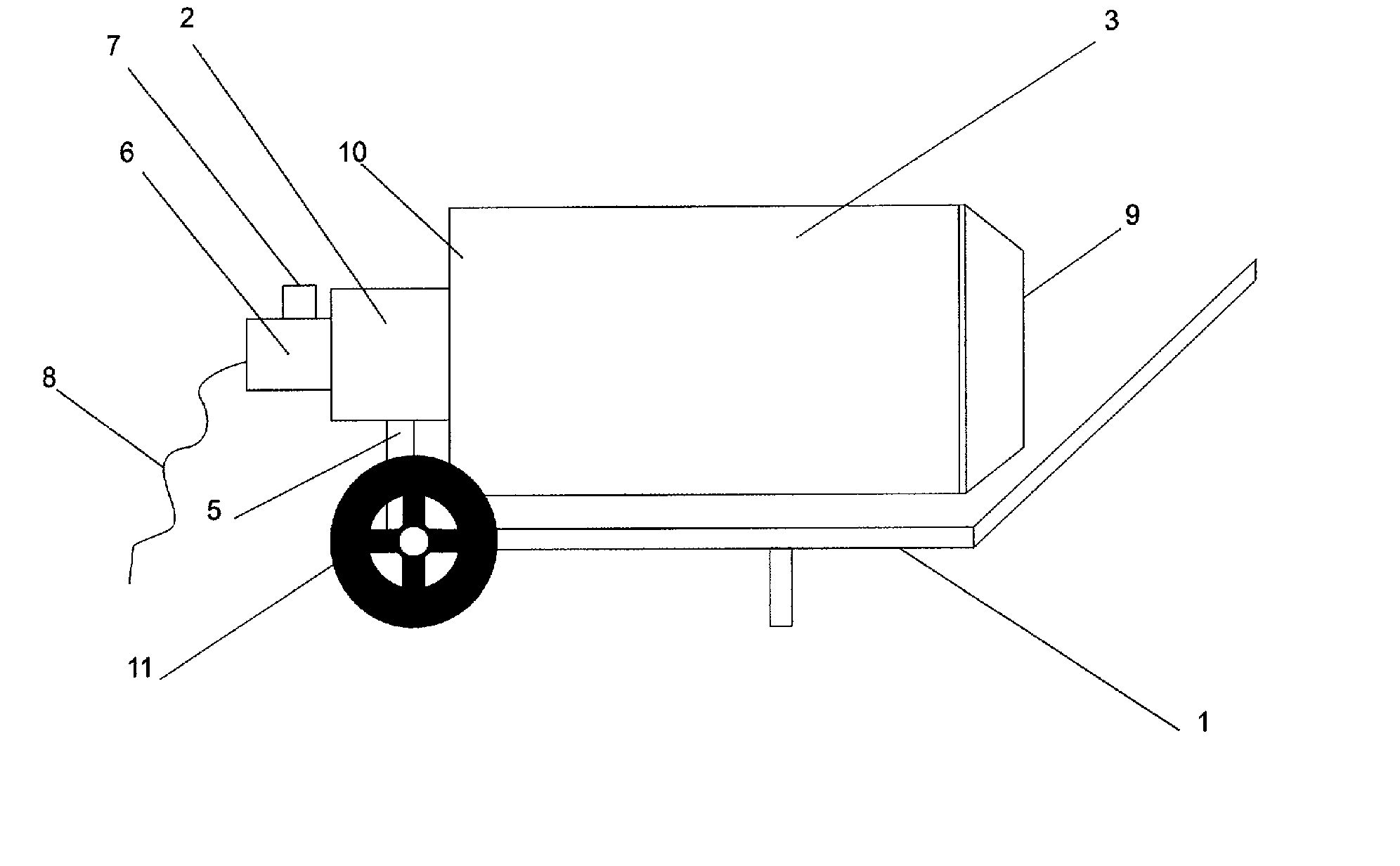

Рисунок – 13. Вид сбоку бетоносмесителя.

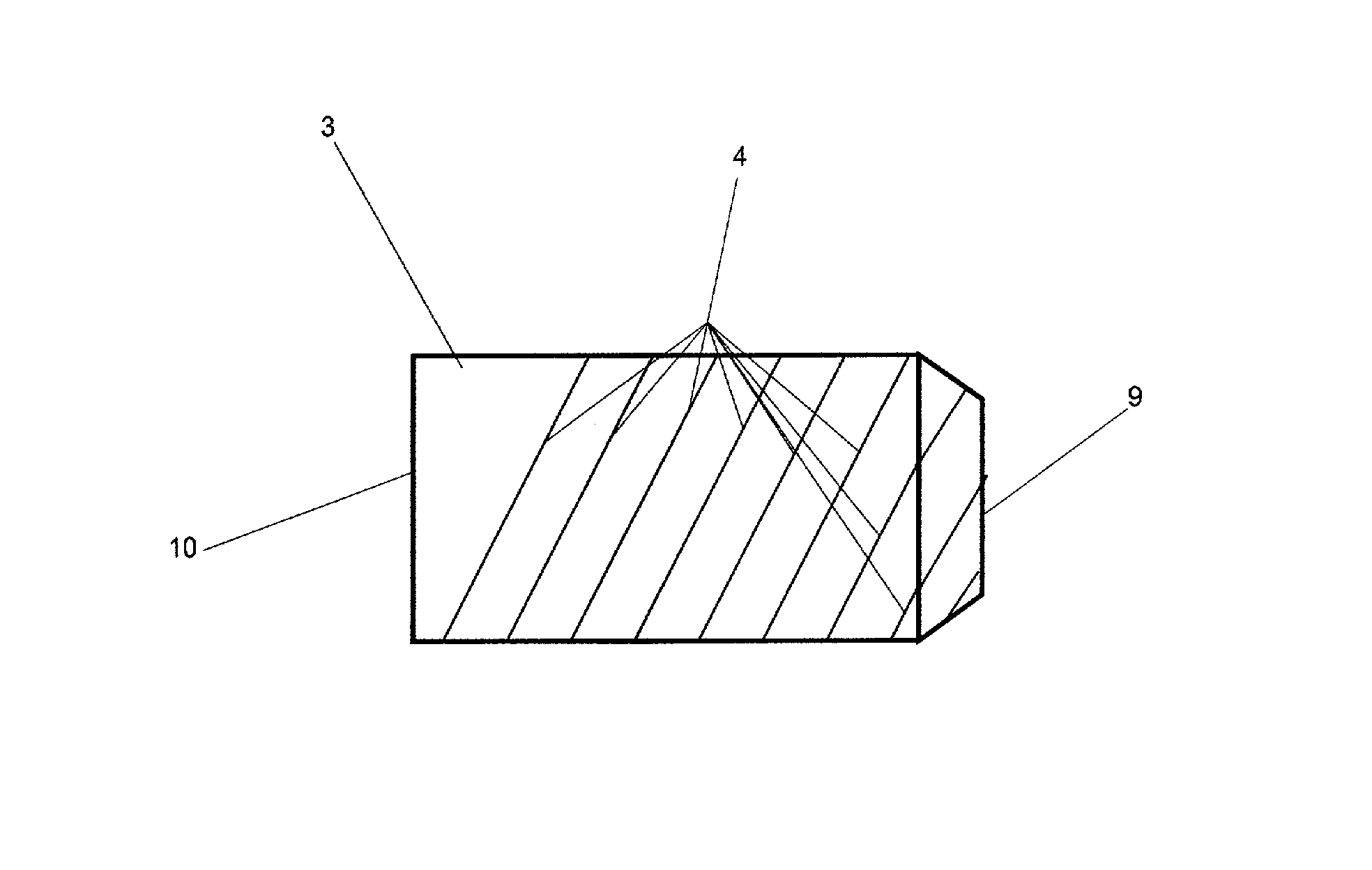

Рисунок – 14. Разрез смесительного бака.
