3.2. Ручной шибер

Известна так же конструкция ручной шибер (Патент RU2233739).

Конструкция ручного шибера поясняется чертежами: на рис.7 - общий вид ручного шибера, установленного на боковой стенке смесителя в положении рычага, находящегося в “мертвой” точке; на рис.8 - разрез А-А по рис.7.

- На рис.9 - разрез Б-Б по рис.7.

Предложенный ручной шибер состоит из нижеперечисленных деталей и узлов.

В стенке бака 1, из которого необходимо выпустить часть содержимого (например, порцию готового строительного раствора), образован прямоугольный (или круглый) вырез 2, окантованный профильной рамкой 3 (см. рис.7 и 3).

Полученное отверстие перекрыто заслонкой 4 с уплотнительным шнуром 5. На заслонке закреплен кронштейн 6, а на баке - кронштейн 7, связанные между собой осью 8. На баке также закреплена стойка 9, в которой посредством оси 10 установлен имеющий рукоятку 11 эксцентрик 12. Последний связан с кронштейном 6 рычагами 13 с осями 14 и 15 (см. рис.8).

На стенке бака закреплены также две втулки 16 (с внутренней резьбой для болтов), на которых установлена стопорная планка 17, при этом положение планки относительно эксцентрика регулируется шайбами 18 различной толщины.

Ось 19 - геометрический центр эксцентрика. На эксцентрике 12 и стойке 9 имеются отверстия 20 и 21, совместив между собой которые и установив в них палец (не показан), фиксируют заслонку 4 в открытом положении.

Под вырезом для выпуска содержимого бака имеется направляющий лоток (не показан).

Ручной шибер работает следующим образом. При повороте рукояткой 11 эксцентрика 12 против часовой стрелки последний посредством рычага 13 поворачивает кронштейн 6 (а следовательно, и заслонку 4) на оси 8 также против часовой стрелки. Заслонка открывает выпускное отверстие бака и часть содержимого выливается по лотку в инвентарную тару.

Для перекрытия выпускного отверстия рукоятку 11 поворачивают по часовой стрелке, при этом заслонка поворачивается на оси 8 и закрывает выпускное отверстие.

Эксцентриситет “е” и месторасположение опорной планки 17 подобраны таким образом, что при расположении осей 10, 14 и 15 на одной прямой (в положении “мертвой точки”) заслонка плотно прилегает к выпускному отверстию.

Затем к рукоятке 11 прикладывают дополнительное усилие, рычаг 13 перемещается в положение 22, переходя через “мертвую” точку. Дальнейшему повороту эксцентрика препятствует планка 17.

Таким образом, даже весьма значительное усилие на заслонку от содержимого в баке не сможет ее открыть, так как при этом происходит заклинивание эксцентрика на планке 17.

Небольшим рывком за рукоятку 11 возвращают рычаг 13 из положения 22 в положение, изображенное на рис.7. Дальнейшим поворотом рукоятки открывают заслонку. При необходимости фиксации в открытом положении (например, при чистке бака) совмещают отверстия 20 и 21 и устанавливают в них любой стержень.

Предложенный шибер можно использовать на бадье для бетона, на силосе с сыпучим веществом и т.д., когда вместимость указанных емкостей сравнительно мала и установка заслонки, работающей от пневмопривода, нерациональна.

Рисунок – 7. Общий вид ручного шибера, установленного на боковой стенке смесителя в положении рычага, находящегося в “мертвой” точке.

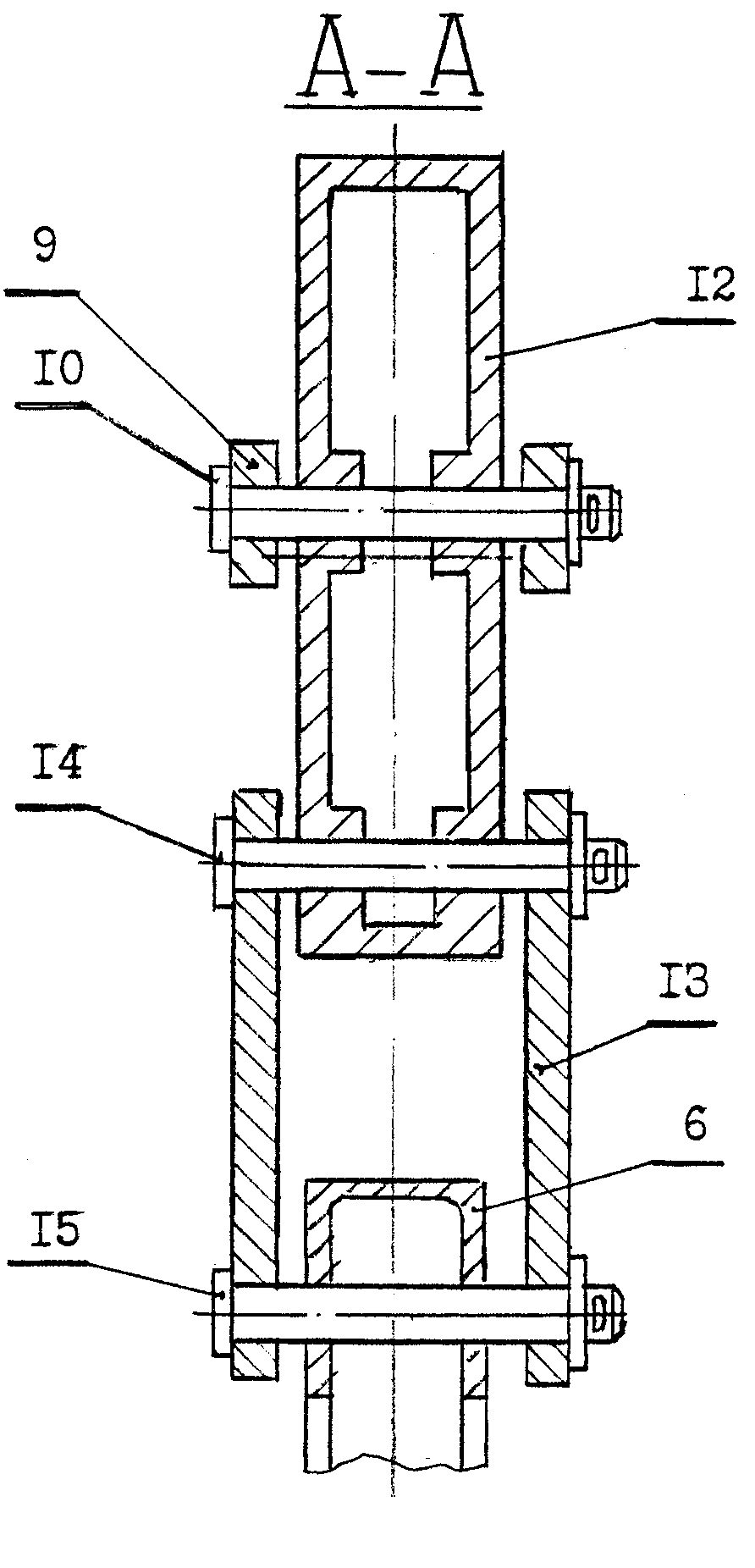

Рисунок – 8. Разрез А-А по рис.7.

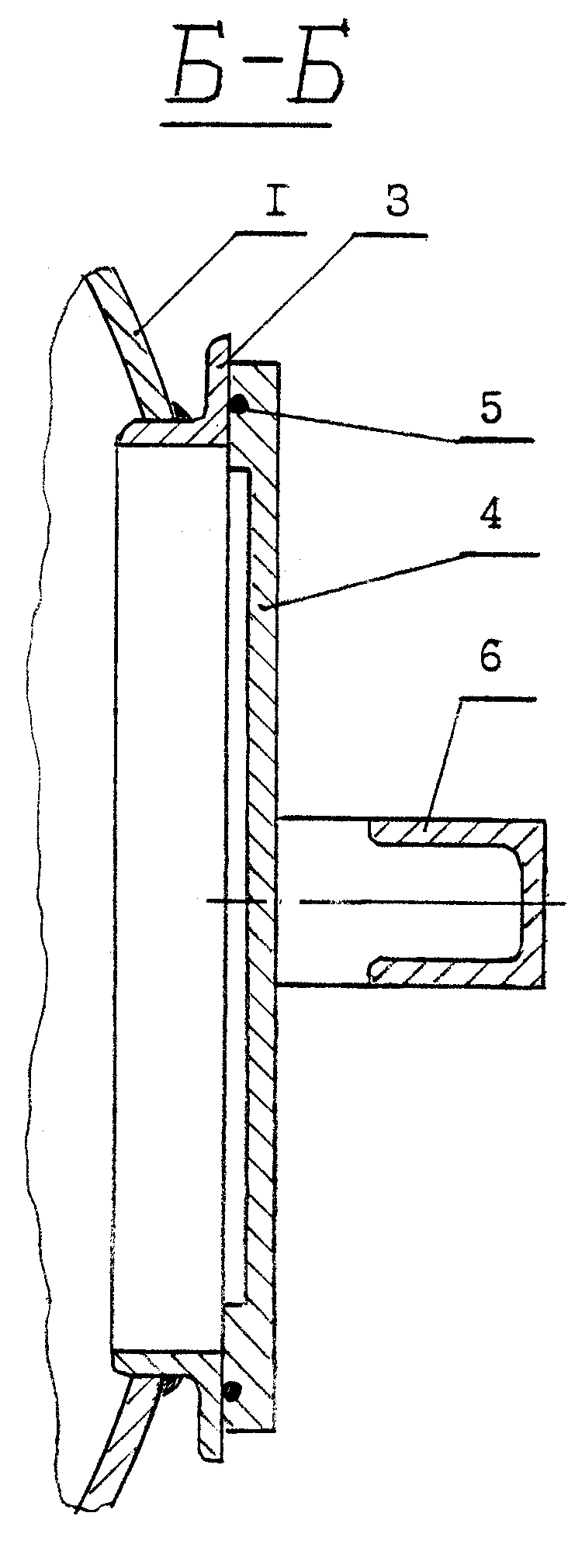

Рисунок – 9. Разрез Б-Б по рис.7.
