1.4. Устройство и принцип действия бетоносмесителей

Конструкция бетономешалок любого типа включает в себя два основных компонента: резервуар, предназначенный для бетона, и смесительный механизм. Кроме того, в зависимости от степени автоматизации, бетоносмесители дополнительно могут быть оборудованы: приводом, понижающим редуктором, скиповым подъемником, дозатором и т.п.

Большинство бетоносмесителей представляют собой двухконусный барабан с размещенными внутри него лопастями, благодаря наличию которых бетонная смесь не скользит, а пересыпается и перемешивается под действием силы тяжести. Основным преимуществом бетоносмесителей такого типа является возможность перемешивания как строительных растворов, так и жестких бетонных смесей.

Принцип работы бетоносмесителя очень прост. В открытую емкость бетономешалки закладывают цемент, песок, а также другие компоненты раствора, добавляют воду и запускают привод лопастей. Раствор готовится от 5 до 15 минут, после чего привод автоматически выключается. Затем емкость самой бетономешалки опрокидывают, и из нее выливается полностью готовый для дальнейшей работы раствор.

Некоторые бетоносмесители имеют иную конструкцию, смесь перемешивается вращающимся внутри шнеком или лопастями, а сам барабан при этом остается неподвижен. Такая конструкция считается не бытовой бетономешалкой, а профессиональной.

2. Производственные конструкции бетоносмесителей

2.1. BELLE

Рисунок – 2. BELLE JZC350.

Технические характеристики, описание BELLE JZC350
Производительность (м3/ч)	14-16
Объем разгрузки (л)	350
Диаметр щебня (мм)	60
Суммарная мощность (кВт)	5,5
Максимальная скорость буксировки (км/ч)	20

2.2. ELBA

Рисунок – 3. ELBA JS500.

Технические характеристики, описание ELBA JS500
Мощность двигателя	5.5 кВт
Мощность при смешивании	11кВт
Производительность	18-23 куб.м./ч
Диаметр щебня	60 мм
Объем загрузки	800 л
Скорость смесительного барабана	13об/мин
Водоснабжение	водяной насос
Вес	3100кг

2.3. ZZBO

Рисунок – 4. ZZBO БП-2Г-750С.

Технические характеристики, описание ZZBO БП-2Г-750С
Производительность куб. м \ час	60
Объем по загрузке	1500
Количество лопастей	14

3. Патентная информация

3.1. Привод бетономешалки

Так, например, из уровня техники известен привод бетономешалки (патент RU2418675).

Конструкция рабочего привод бетономешалки поясняется чертежами: на рис.5 приведен общий вид корпуса, на рис.2 - вид нижней части. На указанном графическом материале использованы следующие обозначения: верхняя часть 1 корпуса, нижняя часть 2 корпуса, отверстие 3 для прохождения оси шкива, воздухозаборные отверстия 4, средство 5 крепления электродвигателя, отверстия 6 для крепежных элементов, отверстия 7 в верхней части, козырек 8.При работе электродвигателя, размещенного в корпусе, вращение вала электродвигателя через ременную передачу передается на шкив, приводя к вращению либо емкости бетономешалки, либо средства, перемешивающего в емкости смешиваемые компоненты. При этом вентилятор, установленный на торцевой поверхности электродвигателя, вращаясь, затягивает через воздухозаборные 4 воздух, который проходит мимо корпуса электродвигателя, охлаждая его, и выходит через отверстия 7. Взаимное расположение отверстий для забора воздуха, средства крепления электрического двигателя и отверстий на верхней части корпуса обеспечивает наиболее эффективное охлаждение электрического двигателя. Электроприводы ПБО-037 и ПБТ-045 предназначены для бетономешалок СБР-100; СБР-120; СБР-132; СБР-150; СБР-170 и могут быть установлены на другие бетономешалок аналогичного объема и конструкции. Электропривод ПБО-037 подсоединяется к однофазной сети переменного тока напряжением 220 В, частотой 50 Гц. Электропривод ПБТ-045 подсоединяется к трехфазной сети переменного тока напряжением 380 В частотой 50 Гц. Электроприводы в составе с бетономешалок могут работать при температуре окружающей среды от 0°С до +40°С.Перед началом работы бетономешалок СБР-100; СБР-120; СБР-132; СБР-150; СБР-170 электропривод необходимо установить на бетономешалку таким образом, чтобы выходной вал с ведущей шестерней бетономешалки вошел в отверстие шкива, и закрепить его на стойке бетономешалки крепежными болтами. Пуск электропривода на бетономешалке осуществляют с использованием выключателя, установленного на верхней части крышки электропривода, нажатием на соответствующую клавишу. Остановку привода осуществляют нажатием на вторую соответствующую клавишу. При подключении электропривода к сети необходимо использовать токоведущий кабель, имеющий жилу заземления. Сечение токоведущей жилы из меди должно быть не менее 1,5 мм ². Кабель должен подключаться к электрической розетке, имеющей контакт с заземлением. Использование корпуса разработанной конструкции обеспечивает изоляцию от внешней среды электродвигателя и средства передачи вращения на вал емкости при одновременном повышении к.п.д. используемого электродвигателя и повышении срока его работы за счет обеспечения условий охлаждение электродвигателя привода.

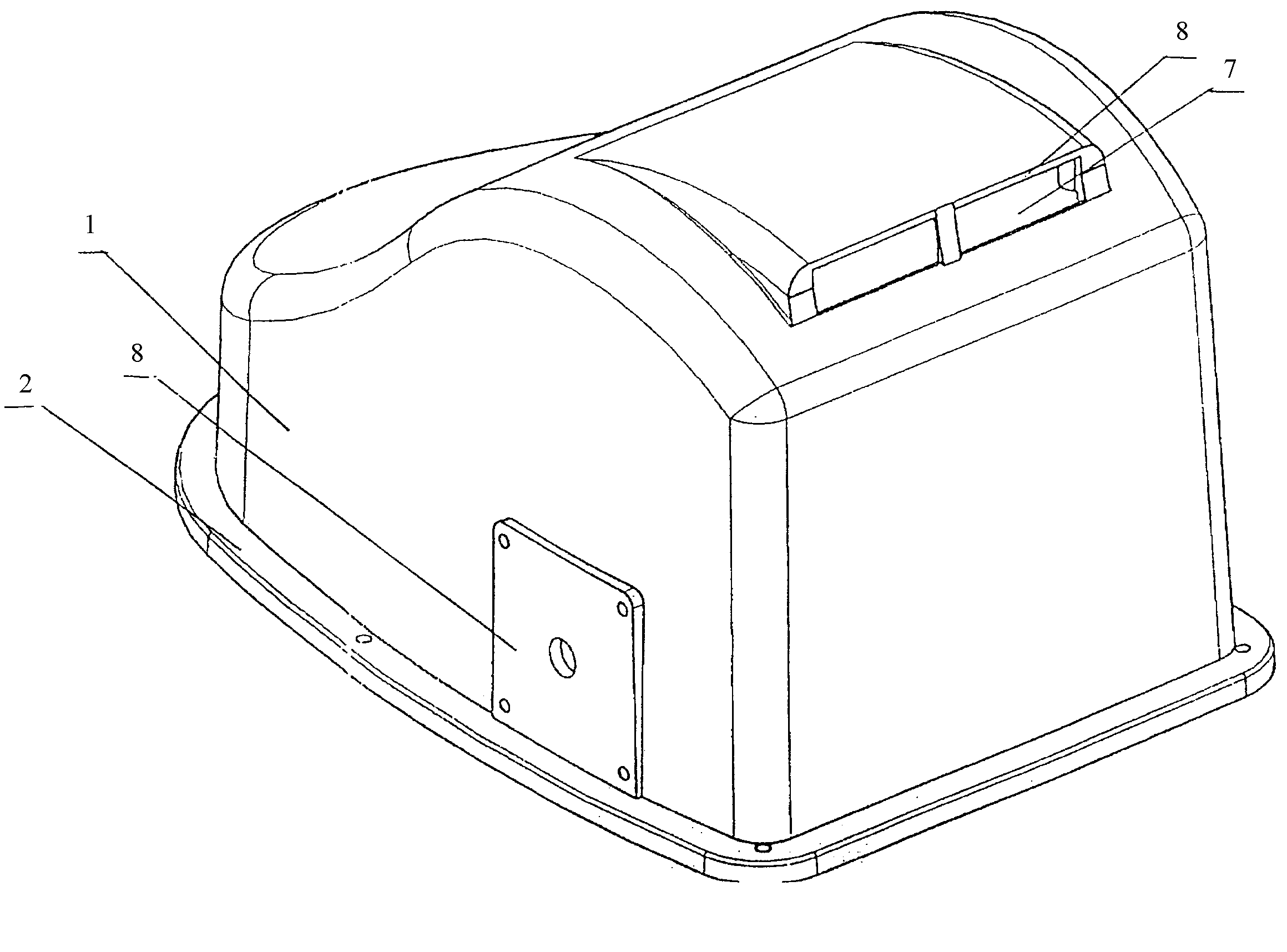

Рисунок – 5. Общий вид корпуса.

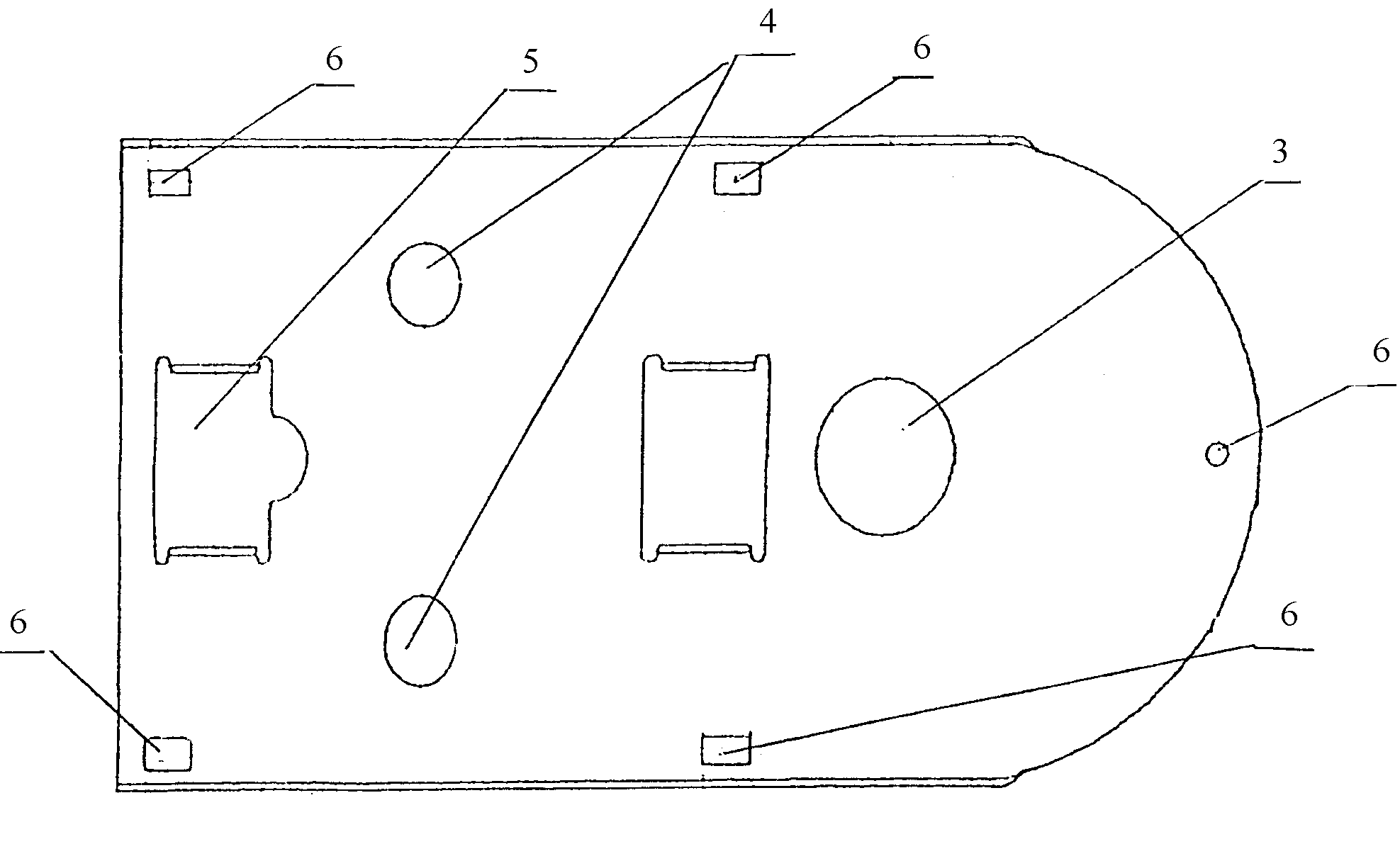

Рисунок – 6. Вид нижней части.
