Аналоговые компараторы

Блоки аналоговых компараторов используются для контроля уровней напряжений на аналоговых входах IВ-IG модуля Zelio Logic. Напряжение на аналоговых входах должно лежать в пределах от 0 до 10 вольт. Аналоговый компаратор может выполнять следующие функции:

– сравнение напряжения на входе с константой;

– сравнение напряжений на двух аналоговых входах;

– сравнение напряжений на двух аналоговых входах с использованием гистерезиса.

Результат операции сравнения управляет состоянием контакта А.

Для использования аналогового компаратора достаточно расположить блок на диаграмме. При этом контакты аналоговых входов IB-IG на схеме использовать не обязательно (рис.34).

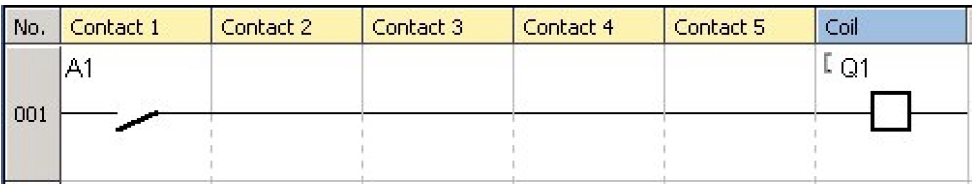

Рис.34. Использование аналогового компаратора

На приведенной схеме аналоговый компаратор управляет состоянием дискретного выхода Q1 модуля. Настройки аналогового компаратора выполняются в окне свойств, показанном на рис.35.

Рис.35. Окно настроек аналогового компаратора

В этом окне можно указать тип выполняемой операции сравнения (Comparison operator). Из списков «Value 1» и «Value 2» выбираются величины, над которыми будет выполняться операция сравнения. Если из списка выбрано «Reference value» (опорное значение), разблокируется поле ввода «Reference value» в нижней части диалогового окна, в котором необходимо ввести значение опорного напряжения в вольтах. При использовании гистерезиса разблокируется поле «Hysteresis», в котором вводится ширина гистерезиса в вольтах.

Когда программа создана и отлажена, её можно записать в модуль Zelio Logic. Для того, чтобы запрограммировать контроллер, модуль необходимо подключить к компьютеру с помощью специального кабеля для программирования, затем включить питание модуля. Затем из меню Transfer выбрать пункт Transfer Program, в котором выбрать команду PC→Module.
