Понятие и назначение модуляции. Виды модуляции. Временные диаграммы амплитудно-модулированного, частотно-модулированного и фазомодулированного колебаний.
Модуляция – это способ представления дискретного сообщения (данных) для передачи по линии связи, при котором сообщение кодируется изменением амплитуды, частоты или фазы синусоидального колебания, называемого переносчиком или несущим колебанием. Частота fc несущего колебания называется несущей частотой.
Применяется в тех случаях, когда необходимо перенести спектр передаваемого сообщения в заданный диапазон частот. Эта задача встречается:
при передаче данных по каналам с определенной полосой пропускания, не совпадающей со спектром исходного сигнала (в телекоммуникационных системах, использующих радиолинии);
при построении многоканальных телекоммуникационных систем с частотным разделением каналов, где сигналы от разных источников размещают в соответствующие частотные диапазоны для исключения взаимного влияния.
Действительно, спектр получаемого при линейном кодировании сигнала начинается в области низких частот и имеет теоретически бесконечную ширину. С этим нетрудно согласиться, если вспомнить спектр прямоугольных импульсов*), из которых состоит линейный сигнал (рис.10).
*)Спектр одиночного прямоугольного импульса u(t):
можно определить с помощью преобразования Фурье:
.
Принимая во внимание, что
,
получим
П
рактический
интерес представляет спектральная
плотность амплитуд, которая с учетом
может быть представлена в виде:
.
Для графика этой функции характерно, что:
Т.о., график этой функции имеет следующий вид:
Рис.10. Спектр последовательности случайных видеоимпульсов длительностью τ (Δf – практическая ширина спектра)
Если же для передачи данных использовать модуляцию, т.е. сформировать импульсы переменного тока (радиоимпульсы), последовательность которых получается в результате изменения параметров (амплитуды, частоты или фазы) непрерывного переносчика с частотой fc, то получим сигнал, спектр которого представлен на рис.11. Из сравнения спектров сигналов на рис.10 и рис.11 следует, что модуляция позволяет перенести спектр сигнала в заданный частотный диапазон, расположенный в области частоты несущего колебания fc (рис.11).
Рис.11. Спектр последовательности случайных радиоимпульсов длительностью τ, получаемых путем модуляции несущей с частотой fc
Т.о., с помощью модуляции удается разместить спектр передаваемого сообщения в отведенном для передачи частотном диапазоне.
Виды модуляции
Базовые виды модуляции
Обычно, несущее колебание (переносчик) или просто «несущая»– это синусоида:
,
(1)
где A0- амплитуда, ω0 = 2πf0 - угловая частота несущего колебания в радианах в секунду (рад/с), f0 – частота несущего колебания в герцах (Гц), а φ0 – его начальная фаза.
В зависимости от того, какой из перечисленных параметров изменяется под действием передаваемого сообщения, различают три основных вида модуляции:
АМ – амплитудная модуляция (amplitude modulation) или амплитудная манипуляция (ASK – amplitude shift keying),
ЧМ – частотная модуляция (frequency modulation - FM) или частотная манипуляция (FSK - frequency shift keying ),
ФМ – фазовая модуляция (phase modulation – PM) или фазовая манипуляция (PSK - phase shift keying).
Эти виды модуляции проиллюстрированы временными диаграммами на рис. 12.

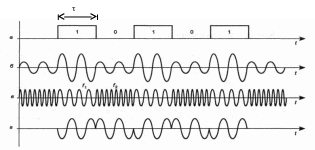

Рис. 12. Видеоимпульсы (a) и радиоимульсы при АМ (б), ЧМ(в), и ФМ (г).
На рис. 12,а показана последовательность бит данных, представленная в NRZ-коде.
При амплитудной модуляции (рис. 12,б) для логической единицы выбирается один уровень амплитуды синусоиды несущей частоты, а для логического нуля — другой. Часто называют амплитудной манипуляцией. Этот способ редко используется в чистом виде на практике из-за низкой помехоустойчивости, но часто применяется в сочетании с другим видом модуляции — фазовой модуляцией (АФМ – амплитудно-фазовая модуляция).
При частотной модуляции (рис. 12,в) значения 0 и 1 исходных данных передаются отрезками синусоиды с различной частотой — f1 и f2. Этот способ модуляции не требует сложных схем в модемах и обычно применяется в низкоскоростных модемах, работающих на скоростях 300 или 1200 бит/с.
При фазовой модуляции (рис. 12,г) значениям данных 0 и 1 соответствуют сигналы одинаковой частоты, но с различной фазой, например 0 и 180 градусов или 0,90,180 и 270 градусов.
В скоростных модемах часто используются комбинированные методы модуляции, как правило, амплитудная в сочетании с фазовой или методы (многопозиционной) модуляции. Эти виды модуляции помимо переноса спектра сообщения в заданный частотный диапазон позволяют увеличить скорость передачи данных.
Устройство, которое выполняет функции модуляции несущей синусоиды на передающей стороне и демодуляции на приемной стороне, носит название модем (модулятор-демодулятор).
