Требования к отчету по Заданию №2.
В отчете необходимо привести:
Паспортные данные асинхронного двигателя параметры с указанием варианта;

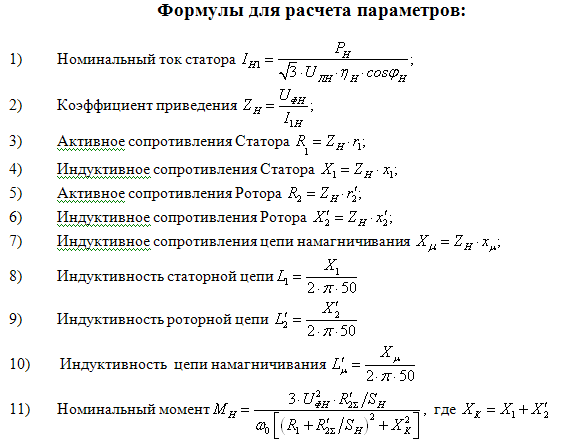

Значения всех рассчитываемых параметров асинхронного двигателя;
Схему модели пуска асинхронного двигателя собранную в программном пакете Simulink;
Графики переходных процессов f = M(t) - зависимость момента двигателя от времени и f = w(t)- зависимость угловой скорости двигателя от времени для трех случаев:
a) Пуск двигателя в холостую (Мс=0);
б) Пуск с нагрузкой Мс=Mн;
в) В момент пуска (0.1-1 сек) Мс=0 далее набрасывается нагрузка Мс=Мн;
Технические данные
асинхронных двигателей серии 4АС,
В,
f=50 Гц
№ варианта |
РН, кВт |
Н |
cosН |
Н |
SН, % |
Параметры схемы замещения, о.е. |
JД, кГ*м2 |
|||||
х |
r1 |
х1 |
|
|
||||||||
Синхронная частота вращения 0=157 1/с, pn=2 |
||||||||||||
1 |
8,5 |
0,825 |
0,85 |
2,8 |
6,9 |
2,8 |
0,051 |
0,093 |
0,080 |
0,13 |
0,028 |
|
2 |
11,8 |
0,84 |
0,85 |
2,2 |
6,1 |
2,7 |
0,043 |
0,084 |
0,072 |
0,12 |
0,040 |
|
3 |
17,0 |
0,845 |
0,86 |
2,2 |
6,1 |
3,7 |
0,045 |
0,082 |
0,064 |
0,13 |
0,10 |
|
4 |
20,0 |
0,87 |
0,87 |
2,2 |
5,3 |
3,6 |
0,037 |
0,072 |
0,055 |
0,13 |
0,13 |
|
5 |
21,0 |
0,86 |
0,92 |
2,2 |
5,7 |
4,2 |
0,044 |
0,086 |
0,059 |
0,11 |
0,19 |
|
Синхронная частота вращения 0=104,7 1/с, pn=3 |
||||||||||||
6 |
6,3 |
0,79 |
0,80 |
2,1 |
6,4 |
1,9 |
0,079 |
0,079 |
0,081 |
0,12 |
0,04 |
|
7 |
8,5 |
0,80 |
0,80 |
2,1 |
5,8 |
2,0 |
0,062 |
0,073 |
0,076 |
0,12 |
0,058 |
|
8 |
22,0 |
0,835 |
0,92 |
2,1 |
7,3 |
5,0 |
0,053 |
0,110 |
0,076 |
0,12 |
0,40 |
|
9 |
28,0 |
0,855 |
0,91 |
2,1 |
6,2 |
4,4 |
0,046 |
0,099 |
0,068 |
0,11 |
0,45 |
|
10 |
33,5 |
0,81 |
0,91 |
2,1 |
6,9 |
4,0 |
0,042 |
0,099 |
0,079 |
0,11 |
0,74 |
|
Синхронная частота вращения 0=78,5 1/с, pn=4 |
||||||||||||
11 |
6,0 |
0,77 |
0,70 |
2,0 |
8,1 |
1,6 |
0,069 |
0,11 |
0,110 |
0,19 |
0,042 |
|
12 |
9,0 |
0,815 |
0,80 |
2,0 |
7,4 |
2,4 |
0,079 |
0,14 |
0,110 |
0,15 |
0,058 |
|
13 |
12,5 |
0,825 |
0,79 |
2,0 |
9,6 |
2,4 |
0,065 |
0,14 |
0,110 |
0,15 |
0,14 |
|
14 |
26,5 |
0,830 |
0,85 |
2,0 |
7,2 |
2,5 |
0,042 |
0,10 |
0,084 |
0,12 |
0,74 |
|
15 |
36,0 |
0,850 |
0,85 |
2,0 |
6,7 |
3,2 |
0,046 |
0,11 |
0,077 |
0,14 |
1,20 |
|
