44. Защитное отключение: назначение, область применения, сущность защиты, требования.

Защитное отключение. Представляет собой быстро­действующую защиту, обеспечивающую автоматическое отключение электроустановки при возникновении в ней опасности поражения током. Такая опасность может воз­никнуть при нарушении изоляции токоведущих частей и пробое на корпус, снижении уровня изоляции, прикос­новении человека к токоведущим частям.

Защитное отключение устанавливают в сетях как с изолированной, так и заземленной нейтралью. Эффек­тивность систем отключения определяется их быстродей­ствием, поскольку при малых длительностях воздействия тока на человека его допустимая величина может быть принята значительно большей.

Аппараты защитного отключения выпускаются про­мышленностью самых различных систем и принципов ра­боты. Простейшей является система защитного отключе­ния, реагирующая на повышение потенциала на корпусе электроустановки. На ри,с. 17.6 представлена принципиальная схема такого отключения.

При нажатии кнопки П («Пуск») катушка магнитно­го пускателя МП. через кнопку С («Стоп») получает питание и замыкает свои контакты. Электроустановка включается и катушка МП становится на самоподхват нормально замкнутый контакт реле защиты РЗ. Вреле устанавливают между корпусом электроуста-и вспомогательным заземлителем R_B. При пробое на корпус катушка реле защиты РЗ срабатывает, икается его нормально замкнутый контакт и маг-пускатель отключает от сети электроустановку. кнопка контроля К. служит для периодической проверки нормальной работы отключающего устройства, следует иметь в виду, что катушка реле защиты РЗ может быть поставлена в цепь защитного заземления, работы защитного отключения применяют собственный заземлитель, который электрически не связан с" защитным заземлением. В случае если эти заземлители электрически связаны между собой, то при пробое изоляции „электроустановки оба конца катушки реле напряжения РЗ окажутся под одним потенциалом и система защитного отключения не сработает. Наиболее совершенными являются устройства, отключающие питание сети или отдельных потребителей в случае прикосновения человека к токоведущим частям, находящимся под напряжением. Такие защитно-отклющие устройства применяют в сетях напряжением 9/380 В. Время их срабатывания 30—50 мс. Токи, протекающие через человека за столь короткое время, не достигают допустимых значений, что позволяет значительно повысить электробезопасность при обслуживании электроустановок.

45. Выравнивание потенциалов: назначение, область применения, техническое решение, сущность защиты, требования.

Выравнивание, потенциалов применяют для сниже­ния напряжений прикосновения и шага между точками электрической цепи, к которым возможна одновременное прикосновение или на которых может одновременно стоять человек. Потенциалы выравнивают, как правило, путем устройства контурных заземлений. Вертикальные заземлители (трубы, уголки) в контурном заземлении располагают как по контуру, так и внутри защищаемой зоны и соединяют стальными полосами. При замыкании токоведущих частей электроустановок на корпус, соединенный с таким контурным заземлителем, участки земли внутри контура приобретают высокий потенциал, близ­кий к потенциалу заземлителей. Тем самым _ максималь­ные напряжения прикосновения и шага снижают­ся до допустимых для человека значений .

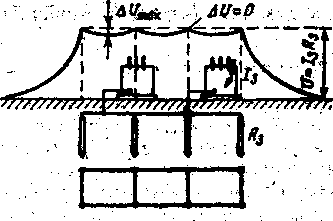

На рис. 17.5 показан контур заземления, на который произошел пробой. Сплошной линией обозначена результирующая кривая потенциалов поверхности земли отно­сительно удаленной «земли» или точек нулевого потенциала. Как можно видеть, выравнивание потенциалов достигает желаемого результата только внутри контура. За его пределами наблюдается резкий спад потенциалов;

Распределение потенциалов на поверхности земли вне контура заземления отличается от распределения их при растекании тока с одиночного, заземлителя. Точки поверхности земли, имеющие нулевой потенциал, удалены от контура заземления значительно дальше 20 м — расстояния до нулевых потенциалов, при растекании тока с одиночного заземлителя.
