42 Защитное заземление…

Защитное заземление представляет собой преднамеренное соединение металлических нетоковедущих частей (чаще всего корпусов) с землей или ее эквивалентов. Принцип действия заключается в том, что создается параллельная цепочка к человеку, которой он коснулся.

Токи I_з и I_чел зависят от соотношения сопротивления R. R_з (заземляющего устройства) и человека R_чел => для 2-й цепи можно значительно уменьшить ток, возникающий в аварийном режиме . Необходимо R_з≤R_чел=10³ Ом

Поэтому, Правила устройства электроустановок нормируют величину сопротивления заземляющих устройств, т.е. растеканию тока в земле.

Область применения средств защиты:

1. при U < 1000 В в сетях с изолированной нейтралью;

2. > 1000 В – во всех случаях независимо от режима нейтрали.

На взрыво- и пожароопасность объекта заземление применяется всегда.

Защитное заземление должно обеспечить защиту людей от поражения электрическим током при прикосновении к металлическим нетоковедущим частям оборудования, которые могут оказаться под напряжением в результа­те повреждения изоляции. Защитное за­земление выполняют путем преднаме­ренного соединения (металлическими проводниками) нетоковедущих частей электроустановок с «землей» или ее эквивалентом (ГОСТ 12.1.030—81 «ССБТ. «Электробезопас­ность. Защитное заземление, зануле-ние»).

Принцип действия защитного зазем­ления — снижение до безопасных зна­чений напряжения прикосновения и шагового напряжения, возникающих при замыкании фазы на корпус. Это достигается уменьшением потенциала заземленного оборудования φ =I₃/R₃, а также вы­равниванием потенциалов заземленного оборудования и основания (за счет увеличения потенциала основания, на кото­ром стоит человек, до значения, близко­го к потенциалу заземленного оборудо­вания). В качестве заземлителей в пер­вую очередь используются естествен­ные: металлич еские и железобетонные конструкции зданий, кот. должны образов. непрерывную электричес­кую цепь по металлу.

Типы заземляющих уст­ройств. Различают контурное и вы­носное заземляющие устройства. При контурном заземлении одиночные за-землители располагаются равномерно по периметру площадки, на которой раз­мещено оборудование, подлежащее за­землению. Внутри защищаемого конту­ра достигается выравнивание потенциа­лов земли, что определяет минимальные значения напряжения прикосновения и шагового напряжения.

Выносное заземляющее устройство размещается вне площадки, где распо­лагается заземляемое оборудование, поэтому выравнивание потенциалов земли и корпусов заземленного обору­дования достигается в меньшей степени. Выносное заземление применяют при малых значениях тока замыкания на землю в установках напряжением до 1000 В, где потенциал заземлителя не выше допускаемого напряжения при­косновения.

В качестве естественных заземлите­лей можно также использовать водо­проводные трубы и любые другие метал­лические трубопроводы (за исключени­ем трубопроводов горючих газов, жид­костей,

43. Защитное зануление…

В электрических сетях с напряжением до 1000В с заземлением нейтрализовать, предотвратить поражение электрическим током может зануление – это техническое решение которое заключается в том, что корпус электроустановки (электр.устр-ва) подкл. не к заземляющим утр-вам , а к нулевому защитному проводу четырех- проводной сети. При этом подкл. к нулевому проводу произв. ч\з спец. электрозащитные устройства кот-е в аварийной ситуации должны работать и автоматически отключить аварийный участок от сети (плавкие предохранители или защитные автоматы) При занулении элекрообор-е подкл с помощью:1 плавких предохранителей 2 защитных автоматов.В аварийной ситуации в цепи ”фаза 0” появиться ток короткого замыкания (Iк.з)который должен привести к мгновенному срабатыванию защиты и отключению от сети необходимо вып-ть условия:1)При исп-ии плавких предохранителей Iк.з>=K*Iнпл(Iнпл – номеналный ток перегорания предохранителя)K-коэф.кот принимается равный 3-для обычных помещений обьектов и 4-для взрывоопасных обьектов2)при исп-ии защитных автоматов Iк.з>=K*Iу,Iу – ток установки(при к-м срабатывает защ.автомат)К0коэф=1.25-1.4

Для того, чтобы надежно сработала защита при занулении производиться повторное заземление 0-го провода(при вводе на обьект), а также производиться расчет сопротивления цепи ’фаза-0’ т.к Iкз=Uфазное/Zф-е, Zф-е – полное сопротивление петли фаза-0

Zф-o=Zо+Zф+Zтр/З, Zо-нулевого Zф-фазного Zтр-трансформатора т.о с учетом длины проводников, сечения, мат-ла,м опр-ть вел-ну Zф-o, а затем рассчитать Iк.з и проверить условия 1и2.

О бласть применения занулния — трехфазные четырехпроводные электрические сети напряжением до 1000 В с глухозаземленной нейтралью и напряжением 380/220, 220/127 и 660/ 380 В. Цель зануления — ликви­дация опасности поражения электри­ческим током при повреждении изоля­ции и появлении на корпусах оборудования опасного напряжения. Прин­цип действия зануления— превращение пробоя на корпус в одно­фазное короткое замыкание, т. е. обра­зование так называемой цепи короткого замыкания (корпус — нулевой про­вод — фазная обмотка трансформатора — корпус), обладающей малым соп­ротивление

.

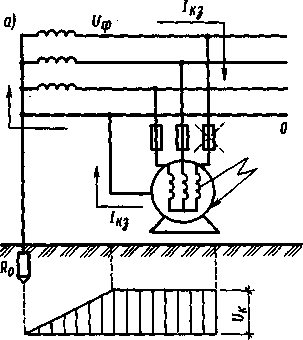

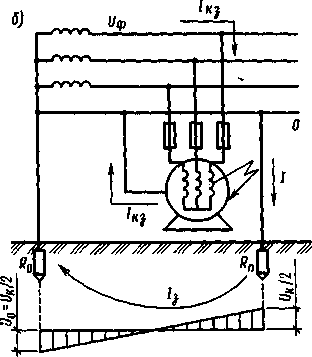

Схема зануления электрооборудования:

а — схема и диаграмма напряжений нулевого провода относительно земли без повторного заземлителя; б — то же, с повторным заземлителем
