18. Расчет требуемых воздухообменов для местной и общеобменной вентиляции

Для опред. требуемых воздухообменов применяют различные методики, выбор кот. зависит от реальных условий труда и характеристики помещений:

1. Если в помещении выполняются работы не связанные с выделением вредных веществ, то в этом случае воздухообмен определяется по удельному воздухообмену на одного работающего:

,

где N – количество работающих в помещении человек,

L₁ – удельный воздухообмен, м³/час на 1-го человека, который принимается по следующим данным: до 20 человек – >= 30 м³/час на одного человека; от 20 до 40 человек – >= 20 м³/час на одного человека; свыше 40 человек – допускается проветривание.

2. Если основной вредностью в помещении является избыточное тепло (освещение, производительное оборудование), то расчет происходит по формуле:

,

где – разность интенсивности теплопоступлений и интенсивности теплопотерь,

c – удельная теплоемкость воздуха,

– плотность воздуха,

– разность температур удаляемого и приточного воздуха.

3. Если в помещении выделяются вредные вещества или пыль, то воздухообмен может быть определен по формуле:

,

где G – интенсивность поступления вредных веществ в помещение (определяется по справочникам),

k₁ – конц. данной вредности в приточном возд. (k₁=<0,3 ПДК раб. зоны),

k₂ – концентрация данной вредности в удаляемом воздухе (k₂=ПДК).

4. В некоторых случаях для административных, культурно-зрелищных объектов воздухообмен определяется по обмену углекислого газа:

,

– интенсивность выделения CO₂ в помещении . Эта величина зависит от возраста людей и от характера выполняемой работы. Например, при тяжелой работе взрослый человек выделяет , а при легкой – , в состоянии покоя – . Для детей, в состоянии покоя – ;

k₁ – зависит от вида местности: для сельской – , для поселков и мелких городов , для средних и крупных ;

k₂ – допустимая концентрация CO₂, для жилых зданий , для учреждений .

20 Основы расчета мех. Вентиляции. Подбор вентил. Оборудования

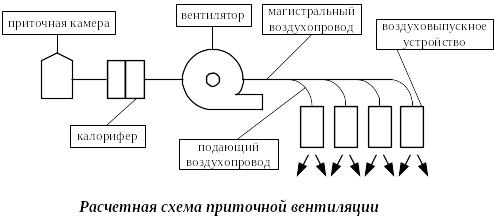

При расчете механической вентиляции на планах помещений наносят трассу воздуховодов вентиляционно й системы, намечают места установки вентиляционного оборудования и составляют расчетную схему.

На каждом участке вентиляционной системы указывают его длину l и расход воздуха L. Все участки нумеруют. Затем приступают к аэродинамическому расчету системы, который состоит в определении сечения воздуховодов и потерь давления на каждом участке. При расчетах следует иметь ввиду, что скорости воздуха на участках должны плавно уменьшаться по мере отдаления от вентилятора.

Потери давления в системе воздуховодов определяют ,

где – потери давления на участке от трения о стенки воздуховода, Па;

– потери давления на местные сопротивления на участке, Па.

Величина потерь на трение ,

где – коэффициент шероховатости воздуховода;

l, d – длина и диаметр воздуховода, м; - плотность воздуха, ;

– скорость воздуха, м/с.

Для упрощ. расчетов вводят удельные потери давл. на 1м трубопр-да – R_уд.

Диаметр воздуховода выбирают исходя из количества воздуха и его скорости на участке. Потери давления на участке длиной l. .

При расчетах вытяжной вентиляции учитывают потери динамического давления на выходе из диффузора и потери в циклоне , при расчете приточной вентиляции отнимают потери давления в приточной камере , фильтре , калорифере и воздухоподающем устройстве .

По общему давл. и по расчетн. кол-ву возд. L выбир. вентилятор с учетом его работы в наиболее эконом. режиме.

Вентиляторы делят на осевые и центробежные, вентиляторы низкого давл. – до 0,981 кПа, средн. – от 0,981 до 2,94 кПа, высок. – от 2,94 до 11,77 кПа.

«+» осевых вентил. – простота устр-ва, а их «-» – это выс. уровень шума.

Вентиляторы характеризуются полным давлением Н, подачей L, мощностью N, КПД – . Вентилятор выбирают исходя из расчетной подачи воздуха и полного давления с учетом работы вентилятора в наиболее экономичном режиме. КПД не должно быть менее 0,9 максимального его значения для данной серии вентиляторов.
