19 Основы расчета механической вентиляции. Подбор вентиляционного оборудования.

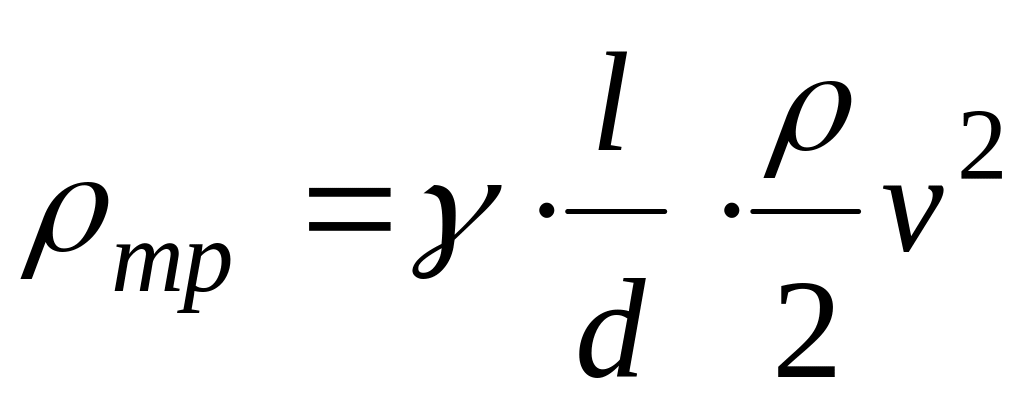

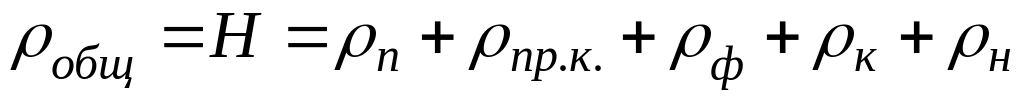

При расчете мех вентиляции на планах помещений наносят трассу воздуховодов вентиляционной системы, намечают места установки вентиляционного оборуд-я и сост-ют расчетную схему. На каждом участке вент-ной с-мы указывают его длину l и расход воздуха L. Все участки нумеруют. Затем приступают к аэродинамическому расчету с-мы, кот сост в опред сечения воздуховодов и потерь давления на каждом участке. При расчетах следует иметь ввиду, что скорости воздуха на участках должны плавно уменьшаться по мере отдаления от вентилятора. Потери давления в системе воздуховодов определяют , гдеρ_тр–потери давл на уч-ке от трения о стенки воздуховода; ρ_мс–потери давления на местные сопротивления на участке , Па. Величина потерь на трение ,где γ–коэф-т шероховатости возд-вода;l,d–длина и диаметр воздуховода,м;ρ-плотность воздуха,кг/м³;ν–V воздуха, м/с. Для упрощения расчетов вводят удельные потери давл. на 1м трубопровода – R_уд. Диаметр воздуховода выбирают исходя из кол-ва воздуха и его скорости на участке. Потери давления на участке длиной l. . При расчетах вытяжной вентиляции 19)учитывают потери динамического давления на выходе из диффузора и потери в циклоне , при расчете приточной вентиляции отнимают потери давления в приточной камере , фильтре , калорифере и воздухоподающем устройстве . По общему давлению и по расчетному кол-ву воздуха L выбирают вентилятор с учетом его работы в наиболее экономичном режиме. Вентиляторы делят на осевые и центробежные, вентиляторы низкого давления – до 0,981 кПа, среднего – от 0,981 до 2,94 кПа, высокого – от 2,94 до 11,77 кПа. Преимущество осевых вентиляторов – простота устройства, а их недостатки – это высокий уровень шума. Вентиляторы характеризуются полным давлением Н, подачей L, мощностью N, КПД – . Вентилятор выбирают исходя из расчетной подачи воздуха и полного давления с учетом работы вентилятора в наиболее экономичном режиме. КПД не должно быть менее 0,9 максимального его значения для данной серии вентиляторов.

22 Очистка воздуха в системах вентиляции и кондиц-вания. Анализ совр-ных методов и тех-х ср-в защиты

Местная вентиляция бывает: вытяжная и приточная. Вытяжка осущ-тся ч/з отсас-щие уст-ва-зонты, козырьки,панели, шкафы. Местные отсосы применяют для удаления ВВ от источников образования. Их выбирают с учетом вида удаляемых вредностей и их токсичности. Распростр-м видом местных отсосов явл зонт, кот прим-ют для удаления легких газов и тепла, выделяющ-я с открытых рабочих площадей. Геометрические пар-ры зонта,особенно угол его раскрытия φ = 60⁰, явл-ся важн фактором обеспеч-м его эффект работу.Объем возд удал-го зонтом L_з=3600FV,F-площадь расчет-го сечения V-скорость всас. В щелевых устр-вах типа козырьков V всасыв-я возд =0,7-1,5 м/с, Объем удаляемого воздуха р L_щ=4,44μF(√H ρ_п/ ρ_ух)*3600, μ-коэф расх воз-ха F-площадь откр дверей H-высота дверки ρ_п,ρ_ух-плотность воз-ха поступ-го и уходящего из шкафа. Панели равномерн всасыв-я-примен-ся на свароч-х постах. Быв-т односторон и двусторон-е. V возд в щелях панели=3,5-4,5 м/с. Объем удал-го возд-а=L_п=3600VF_{ж ,} F_ж –живое сечение панели. Душирующие устр-ва-один из видов местной вентил-ии. Быв стационар-ми, передвиж-ми Для выбора установки произ-ят расч по ф-лам приточной свободной струи. Необх кол-во возд д/душа L_д=3600F₀ V₀ F_{0 –}площадь сечения душирующего агрегатаV₀-скорость воз-а на выходе из насадки. Д/предотвращения врывания холод возд в помещ у наруж ворот и дверей устанавл-ют воздуш-е и воздуш-теплов завесы в виде воздуховода,

22)со сравнит-но узкой и длинной щелью. Принцип действия: воздух забир-й вентилятором из верхней зоны помещ-я выпуск-ся с большой V и щели наружу под опр-м углом к плоскости ворот и препятствует поступлению наруж холод возд-а в помещ-е. При подаче возд без подогрева завесу наз воздушной, а сподогревом-воздуш-тепловой. Общий расход воздуха проход-го ч/з откр-е ворота при действии завесы G_пр = G_з+G_н Анализ эффективности, область применения.В наст время в соотв с треб-и ОТ и эколог треб-ми вентиляц-е с-мы и с-мы кондиционир-я долж иметь спец уст-ва предназнач-е д/отчистки воз-ха и ВВ.В процессе экспл-ии кажд-я вентиляц с-ма долж иметь эксплуат-но-технич паспорт в кот заносятся осн-е проектные данные и рез-ты испытаний и паспорт на газопылеулавлив-ть установки, в кот указ-ся эффект-ь очистки воздуха. Сущ-ют след-ие методы отчистки воздуха от газа, паровоздейств-х смесей 1.гравитац-й 2.инерционный 3.акустич-й 4.механич-й 5.электрич-й 6.физико-хим. (адсорпция-отчистка твердыми пористыми поглотителями, абсорция-отчистка с помощ спец растворов) по конструкции примен-ся след устр-ва 1. пылеосадочные камеры 2. циклоны 3. тканевые и волокнистые фильры 4. масляные фильтры 5. ультрозвук-е фильтры 6. электр фильтры. Эффекти-ть оцен-ся пок-ем η=(К1-К2)/К1 по этому пок-лю устройства дел-ся на три класса 1. грубой отчистки η=0,4-0,7. 2 средней η=0,7-0,9. 3.тонкой η>0,9. Более высокой степенью отчистки облад след фильтры 1.тканевые и из волокнистых матр-в η=0,95-0,98. 2.маслянные фильтры η=0,95-0,99. 3. электр фильт η=0,99. Принцип действия эл фильтров основан на ионизации воздуха и посторон-х примесей в нем.
