Характеристическая кривая
график зависимости степени почернения (либо окрашенного потемнения) фотографического слоя от десятичного логарифма экспозиции Н, вызвавшей соответствующее почернение (потемнение).
Характеризует градационные свойства светочувствительного слоя фотоматериала (поэтому в некоторых случаях её называют также градационной кривой). Характеристическую кривую получают в процессе общесенситометрических испытаний фотоматериала по результатам измерений сенситограмм. При этом количественной мерой степени почернения (потемнения) обычно служит:
для чёрно-белых фотоматериалов диффузная оптическая плотность D
для многослойных цветных — эквивалентно-серая плотность.
Характеристическая кривая используется для решения разнообразных практич. задач, связанных с тоновоспроизведением. По характеристической кривой находят сенситометрические характеристики (светочувствительность, показатели контрастности и т. д.), которые наряду с другими параметрами фотоматериала служат основными показателями его качества, определяют его фотографические свойства, позволяют установить оптимальные условия химико-фотографической обработки.
Рис.

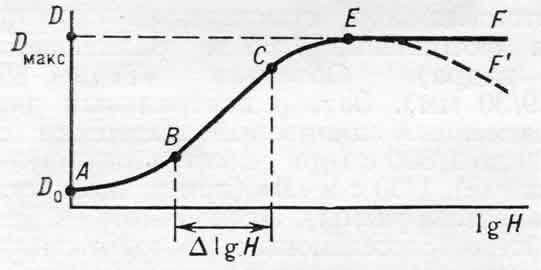

1. Типичная характеристическая кривая
чёрно-белого изображения: D — оптическая
плотность; Н — экспозиция; А — точка
кривой, соответствующая нижнему порогу
почернения; Do — плотность фотографической
вуали; АВ, ВС, СЕ — участки характеристической
кривой — соответственно начальный,
прямолинейный и верхний; EF — практически
неиспользуемый участок, соответствующий
максимальной оптической плотности
Dмакс; пунктирный участок — свойственная
некоторым фотоматериалам область
соляризации; A(дельта) lgН — интервал
логарифмов экспозиций, соответствующий
прямолинейному участку (фотографическая
широта).
На характеристической кривой чёрно-белого изображения (рис. 1) можно выделить следующие характерные участки и точки.
1) Начальный криволинейный, прямолинейный и верхний криволинейный участки (устаревшие названия — соответственно область недодержек, область нормальных экспозиций и область передержек). Кроме указанных областей, у некоторых фотоматериалов существует спадающий участок (область соляризации), практически означающий обращение фотографического изображения.
2) Порог почернения — точка характеристической кривой, соответствующая минимальному почернению, отличимому от плотности фотографической вуали.
3) Точка характеристической кривой, соответствующая максимальному значению оптической плотности Dмакс; характеризует максимальную, степень почернения фотослоя при данных условиях проявления.
Крутизну характеристической кривой в какой-либо её точке по отношению к оси абсцисс характеризуют градиентом характеристической кривой д — производной dD/dlgH в этой точке.

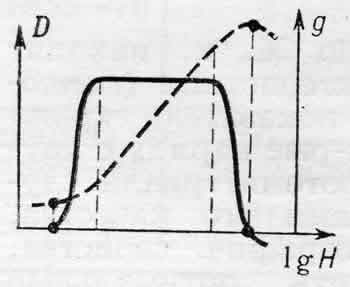

Рис. 2. Типичная кривая градиентов (сплошная линия) и соответствующая ей характеристическая кривая (пунктирная линия): D — оптическая плотность; Н — экспозиция; g — градиент.
График зависимости D от lgH, называется кривой градиентов (рис. 2), используют в сенситометрии наряду с самой характеристической кривой. К наиболее важным параметрам характеристической кривой и кривой градиентов относятся:
фотографическая широта L — интервал экспозиций, ограниченный началом и концом прямолинейного участка характеристической кривой;
полный интервал экспозиций — интервал экспозиций, ограниченный точками, соответствующими порогу почернения и значению оптической плотности Dmax,
минимальный полезный градиент, определяющий такое минимальное значение D на начальном и конечном участках характеристической кривой, которое отвечает возможности получения фотографического изображения;
контрастности коэффициент — максимальный градиент характеристической кривой, определяющий наклон прямолинейного участка по отношению к оси абсцисс;
средний градиент данного участка характеристическая кривая — отношение интервала оптических плотностей ДО к интервалу логарифмов экспозиций k\gH, соответствующих этому участку;
полезный интервал экспозиции Lg — интервал экспозиций, ограниченный точками минимального полезного градиента характеристической кривой
