Теплові реле
Тепловим реле називається пристрій, що стрибкоподібно перемикає електричний ланцюг при зміні температури навколишнього середовища на певне значення. Основним елементом теплових реле є двошарова біметалічна пластинка: перший шар з інвару, другий, — з латуні.
Рис 39 Схеми конструкції теплового реле.
При збільшенні температури латунний шар 1 розширюється і пластина 2 згинається у бік інвару. При цьому контакти реле замикаються (мал. 39, а).
Біметалічна пластина нагрівається електричним струмом, що також проходить через неї (мал. 39, би). При короткому замиканні навантаження відбувається зростання струму, пластина нагрівається і розмикає контакти. В цьому випадку теплове реле працює як реле максимального захисту, що спрацьовує при збільшенні струму в ланцюзі.
Час спрацьовування теплових реле від 1 з до декількох хвилин. Це пояснюється великою тепловою інерцією реле.
Теплові реле використовуються як реле часу, температури і максимального захисту.
Електронні реле
Електромагнітне реле постійного струму, що має додатково в своєму складі підсилювач для посилення вхідного сигналу управління, називається електронним реле.
Мал. 40. Принципова схема електронного реле.
До достоїнств такого реле відноситься висока чутливість, яка обумовлюється наявністю в схемі підсилювача. Реле реагує на малу вхідну напругу і струми.
Принципова схема електронного реле зображена на рис, 40.
Реле pi вимкнене, якщо немає сигналу на вході, тобто транзистор Т[ закритий і в колекторному ланцюзі немає струму.
При подачі напруги ?/вх негативній полярності виникає струм в ланцюзі: +ЕК, емітер-колектор транзистора Т1, обмотка реле Р1 — Теньк. Відповідно спрацьовує реле Р1, контакти 1—2 замикаються. Після зняття вхідної напруги транзистор закривається і реле pi вимикається. Щоб не було пробою транзистора, паралельно обмотці реле ставиться діод Д1 Діод відкривається під дією ЭДС самоіндукції, що виникає в обмотці реле Р1 при закритті транзистора, і шунтує обмотку реле.
Фотореле
Фотореле називається пристрій, що стрибкоподібно перемикає електричний ланцюг при зміні освітленості.
Як елементи, що реагують на освітленість, у фотореле використовуються фотоелемент (фотодіод, фототранзистор або фоторезистор) Принципова схема одного з фотореле зображена на мал. 40 Якщо фотодіод Д1 не освітлений, то транзистор Т1 закритий, оскільки внутрішній опір Д1 великий і струмом бази можна нехтувати Реле pi вимкнено

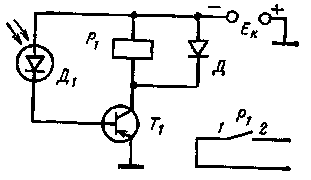

Рис, 41. Принципова схема фотореле
При освітленні фотодіода його внутрішній опір різко зменшується і виникає струм в ланцюзі +?к, емітер-база транзистора, фотодіод Д1 —ЕК. Транзистор відкривається, реле Р1 включається. Діод Д2 оберігає транзистор від пробою.
Контрольні питання
Назвіть основне призначення електричних реле?
Які існують види реле?
Назвіть класифікацію реле.
Поясніть принцип роботи реле.
Назвіть основні параметри реле.
Поясніть принцип роботи електромагнітних реле постійного струму.
Поясніть принцип роботи поляризованого реле.
Особливість роботи реле змінного струму.
Принцип роботи магнітоелектричних реле.
Поясніть принцип роботи теплових реле.
Назвіть основні переваги електронного реле.
Поясніть принцип роботи електронного реле.
Принцип роботи фотореле.
