Определяем предельный изгибающий момент:
-коэффициент
условия работы жестких покрытий (
=0,85);
-
коэффициент интенсивности движения
(
=1,08)
-условие не выполняется
Определение расчетного изгибающего момента в плите: Характеристики армобетона:
Бетон тяжелый, приготовленный из песка, с модулем крупности свыше 2,0, толщиной t=0,26 м
Класс бетона по прочности на растяжение при изгибе Bbtb = 5,6МПа.
Расчетное сопротивление растяжению при изгибе:
по прочности Rbtb = 4,8МПа.(49 кгс/см2)
Начальный модуль упругости бетона
Eb = 3,73104МПа, (3,8*105 кгс/см2).
Характеристики цементобетона:
Бетон тяжелый, приготовленный из песка, с модулем крупности свыше 2,0, толщиной t=0,16 м
Класс бетона по прочности на растяжение при изгибе Bbtb =2,8МПа.
Расчетное сопротивление растяжению при изгибе:
по прочности Rbtb = 2,26МПа.(23 кгс/см2)
Начальный модуль упругости бетона
Eb = 2,6104МПа, (2,65*105 кгс/см2).
где /-коэффициент перехода от центральной загрузки к краевой(1,2);
-максимальный изгибающий момент от всех колес опоры при центральном загружении плиты.
где -момент от первого колеса;
-момента остальных колес в том же сечении
-единичный изгибающий момент;

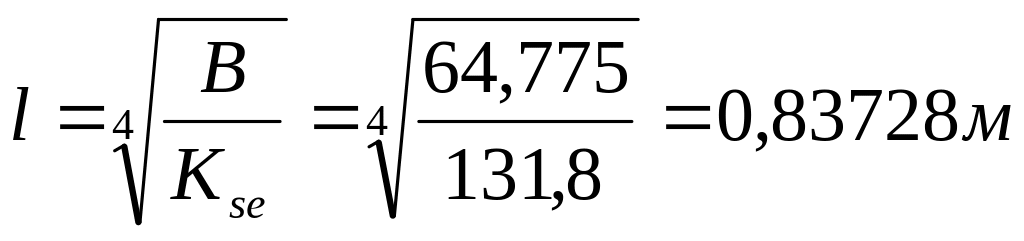

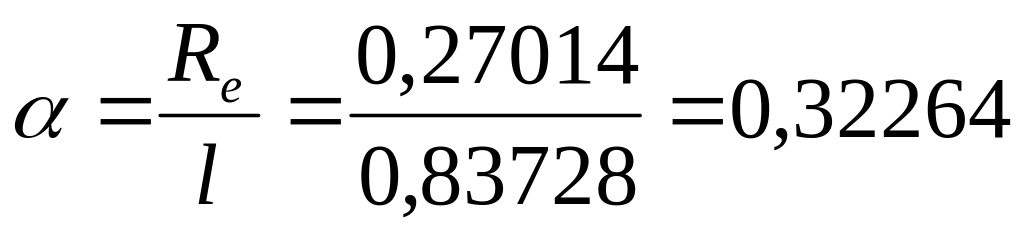

где -упругая характеристика ;

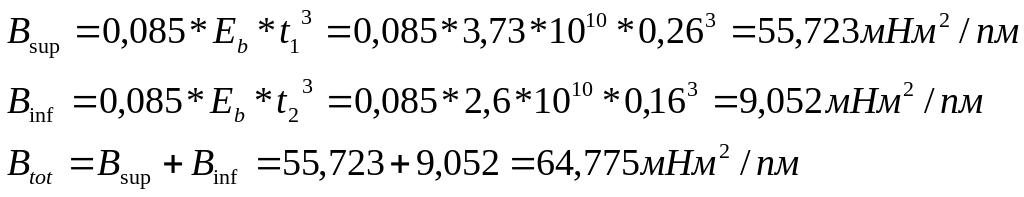

где - цилиндрическая жесткость плит покрытия
-эквивалентный коэффициент постели всех неукрепленных слоев основания:
где , -коэффициенты передачи нагрузки:
где -условный диаметр круга передачи нагрузки основание (3,6 м).
;

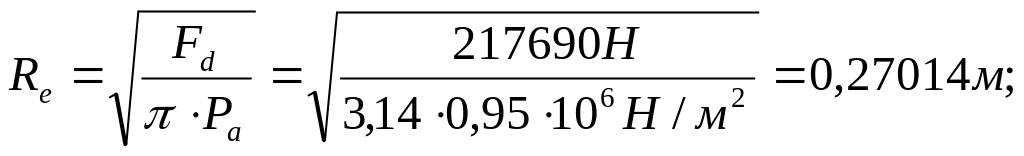

- радиус круга, равновеликого площади отпечатка пневматики колеса:
→
(СНиП 2.05.-85 г.стр.51, т. 1);
Определяем единичные изгибающие моменты m x(y)i в расчетном сечении от действия 2, 3, 4 колес, результаты вычислений записываем в табличной форме.
№ колес |
Абсолютные координаты, м |
Приведенные координаты |
Единичные изгибающие моменты |
|||
|
xi |
yi |
i |
i |
mxi |
myi |
2 |
0,8 |
0,00 |
0,9555 |
0 |
0,05773 |
0,002959 |
3 |
0 |
1,65 |
0 |
1,9707 |
- |
0,01412 |
4 |
0,8 |
1,65 |
0,9555 |
1,9707 |
- |
0,005015 |
∑= |
А1=0,05773 |
А1=0,02209 |

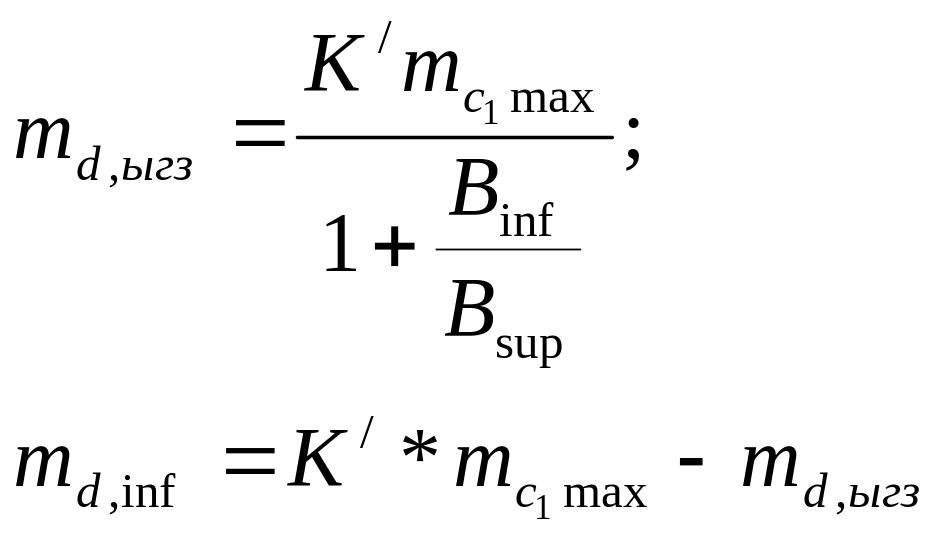

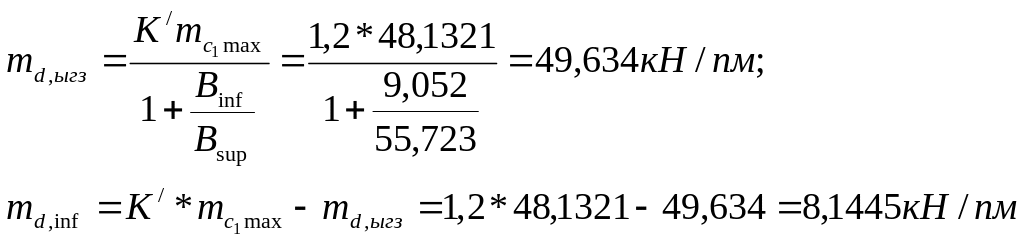

Определяем расчетные изгибающие моменты для верхнего и нижнего слоев покрытия:
Определяем предельный изгибающий момент:
-коэффициент условия работы жестких покрытий ( =0,85);
- коэффициент интенсивности движения ( =1,08)
-условие
выполняется

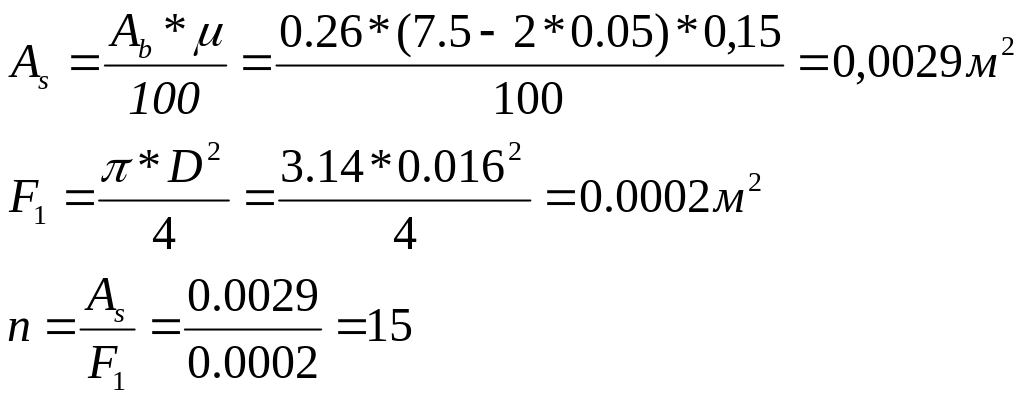

Расчет сетки арматуры:
Расчет на морозоустойчивость:
а). определяем коэффициент морозного пучения:
-для дренирующего слоя из песчано-гравийной смеси, при первом типе гидрологических условий находим Kf =0;
-для глины, при первом типе гидрологических условий находим Kf = 0,03;
б)определяем высоту промерзающего слоя основания:
т.к. грунт естественного основания не промерзает→морозоустойчивость конструкции обеспечена.
