15. Технико-экономические показатели несущей конструкции
После расчета и конструирования основных несущих и ограждающих конструкций, связей и стоек фахверка производят технико-экономическую оценку разработанной несущей конструкции. Для этого составляют спецификацию элементов (табл. 15.1) и определяют расход материалов на одну основную несущую конструкцию здания: отдельно – древесины с разбивкой по сортам (табл. 15.2), металла и пластмасс (табл. 15.3).

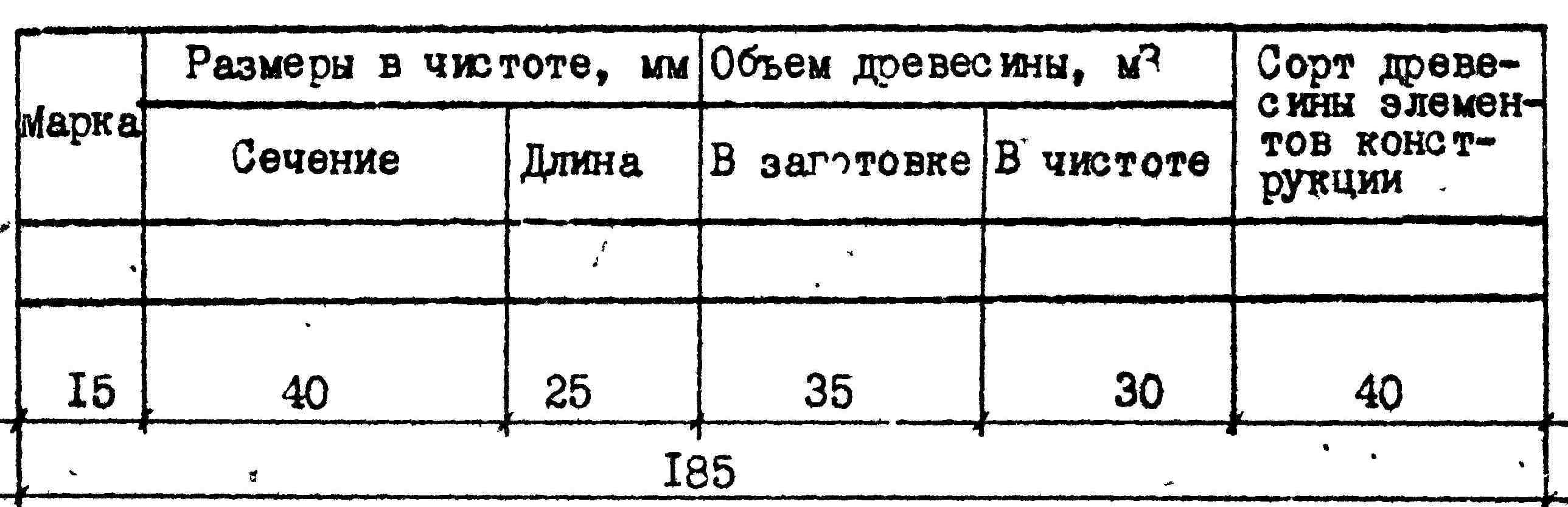

Таблица 15.1. Спецификация древесины для деревянных конструкций
Расход фанеры включают в форму спецификации (табл. 15.2).

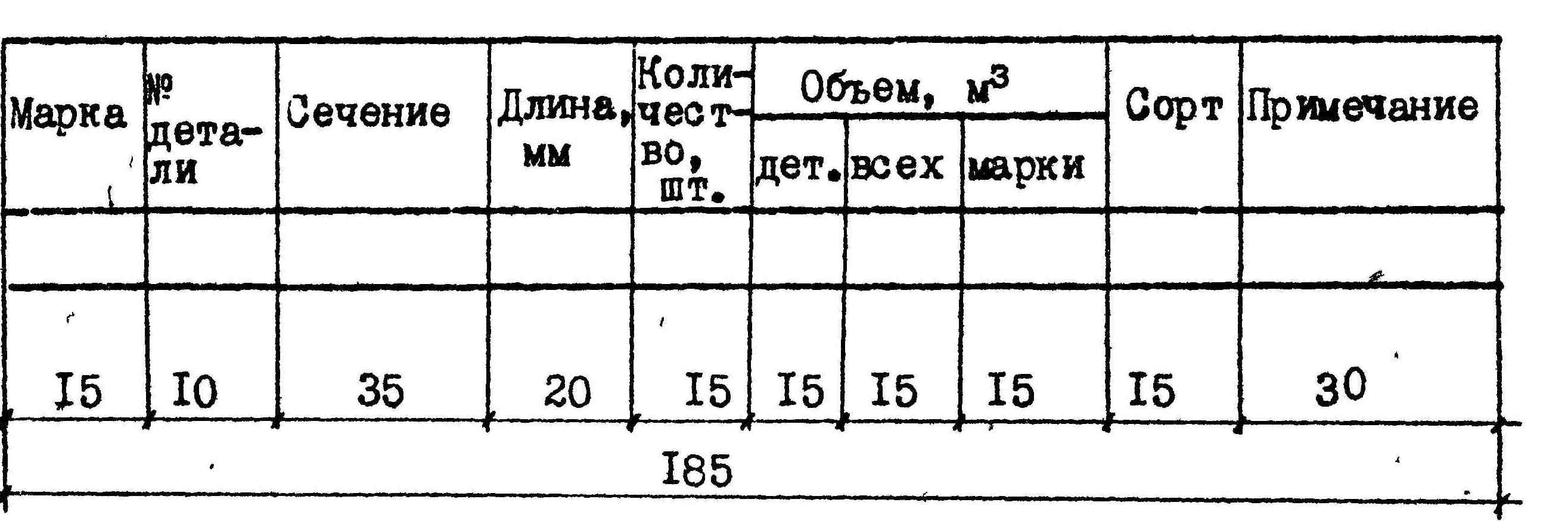

Таблица 15.2. Спецификация деревянных элементов по маркам

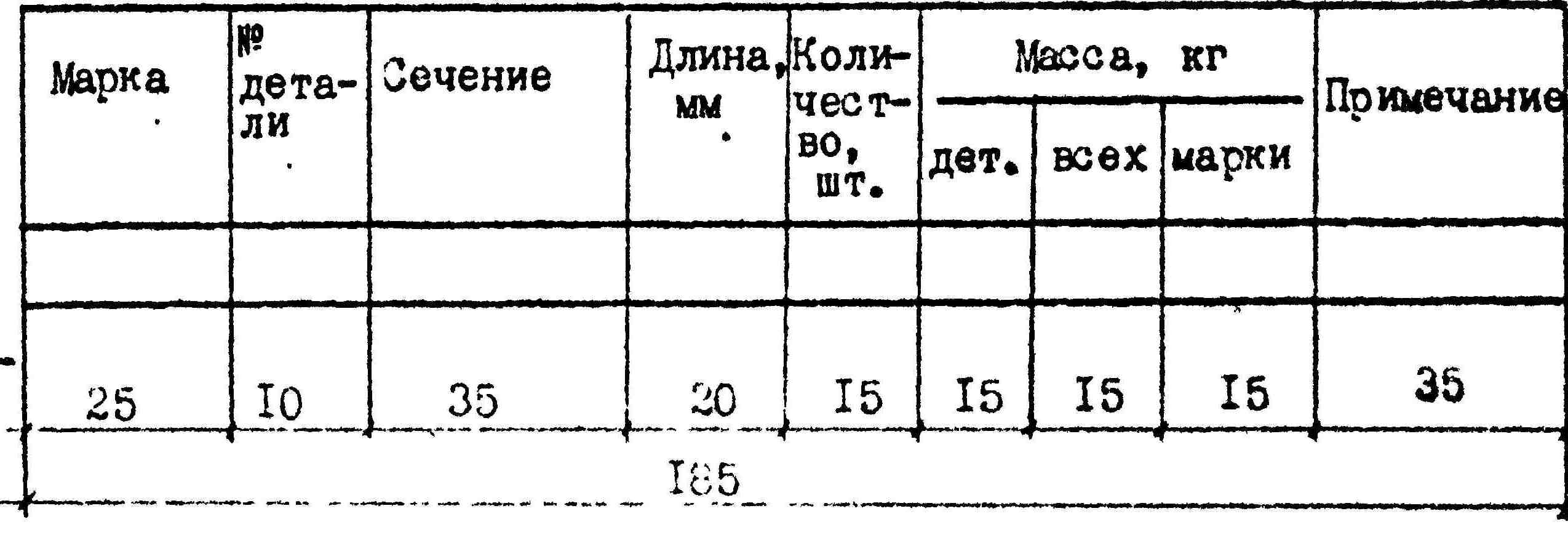

Таблица 15.3. Спецификация металлических изделий
Размеры в заготовке и в чистоте определяются с учетом припусков на фрезерование (табл. 15.4 – 15.6).

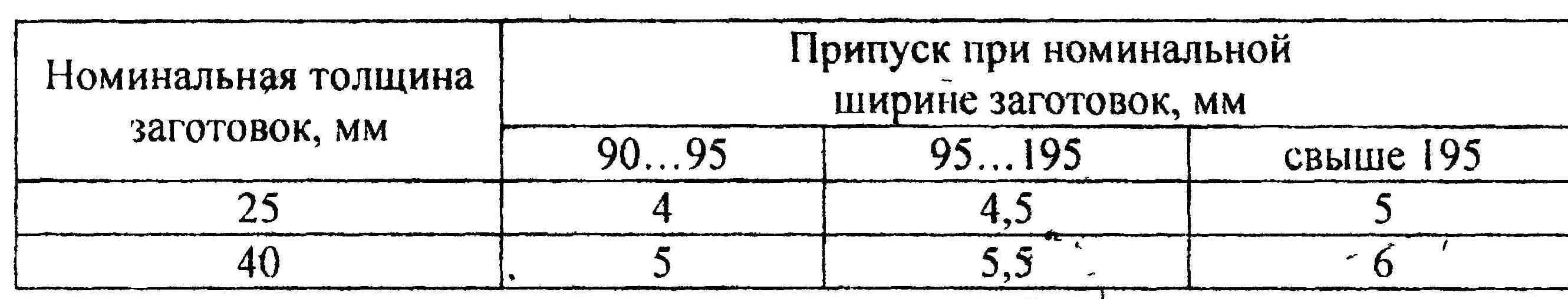

Таблица 15.4. Припуски на фрезерование заготовок с двух сторон

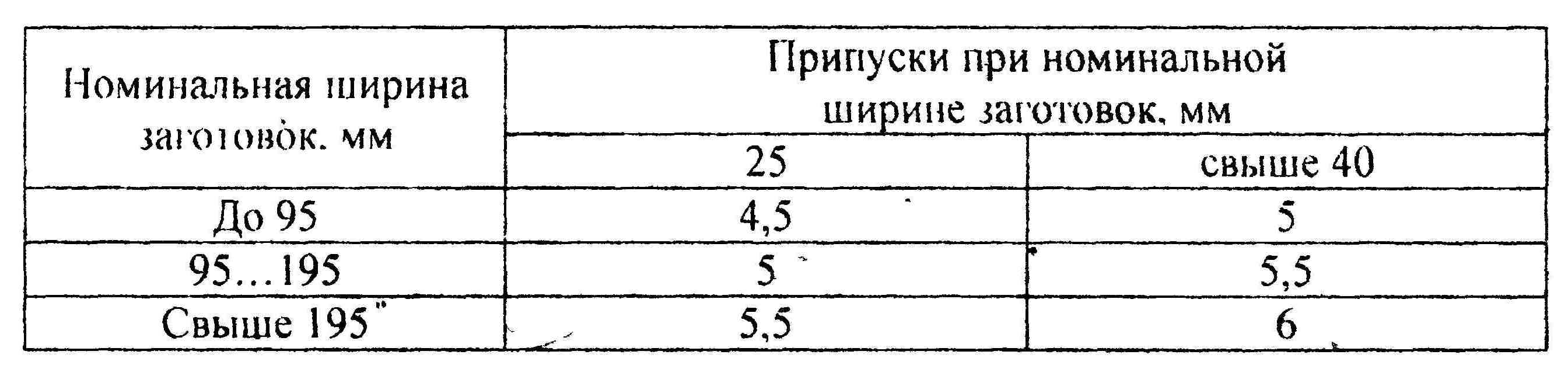

Таблица 15.5. Припуски на фрезерование заготовок с двух сторон

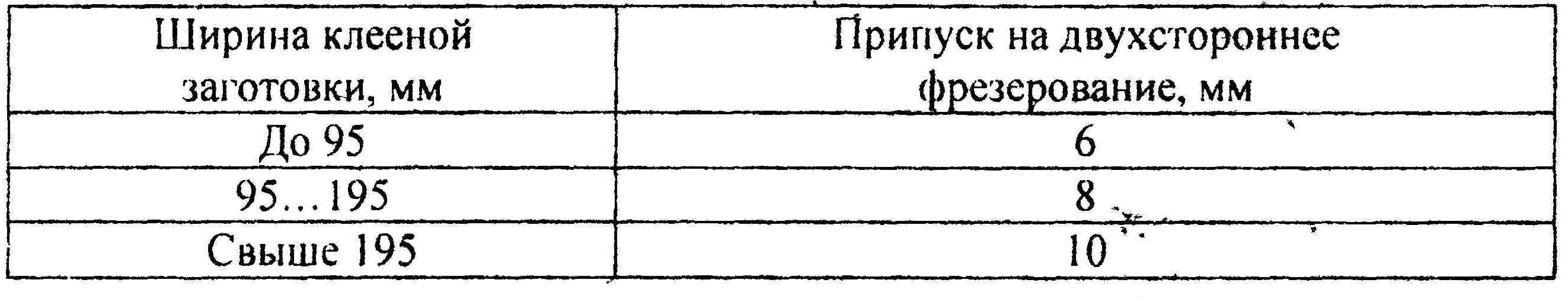

Таблица 15.6. Припуски фрезерование всего пакета
Определяют фактический коэффициент собственной массы несущей конструкции по формуле
(15.1)
Определяют коэффициент расхода металла как отношение массы металлических частей к общей массе несущей конструкции:
(15.2)
16. Пространственные деревянные конструкции в покрытиях
В последнее время пространственные деревянные конструкции находят все более широкое применение. Они экономичнее плоских, так как в них возможно совмещать функции несущих и ограждающих конструкций, отсутствуют настилы, прогоны, связи и т. п.
В отличие от плоских систем в пространственных конструкциях разрушение какого-либо одного элемента не приводит к обрушению всей конструкции, так как вместо выбывшего элемента в работу включаются смежные, пространственно связанные с разрушившимся элементом. Степень пространственности в куполах, сомкнутых сводах, гипарах сильнее, в длинных цилиндрических сводах и висячих оболочках слабее.
Применяются пространственные конструкции при необходимости использования внутреннего пространства. Длинные своды рассчитывают как арки, а висячие цилиндрические оболочки как ванты. Вместе с тем при больших односторонних нагрузках или сосредоточенных грузах пространственные конструкции работают плохо, это необходимо учитывать при выборе конструкций.
При возведении пространственных конструкций требуются сплошные подмости.
Пространственные конструкции отличаются многообразием статических схем и конструктивных особенностей (табл. 16.1). Они различаются по форме покрытия, очертанию плана перекрываемого здания и способам их опирания на стены. По конструктивным типам пространственные конструкции делятся на 5 основных видов:
1) кружально-сетчатые своды, очерченные по цилиндрической по-верхности и опирающиеся на стены по всему контуру здания;
2) с плоскими несущими конструкциями своды-оболочки и складки, опирающиеся на поперечные торцевые стены;
3) тонкостенные оболочки купола, очерченные по шаровой поверх-ности, а также многогранные или составленные из сомкнутых сводов;
4) комбинированные оболочки двоякой положительной кривизны или отрицательной (гауссовой) кривизны типа гиперболического параболоида (гипар);
5) тонкостенные висячие и ребристые пневматические оболочки из мягких тканей;
6) структуры.

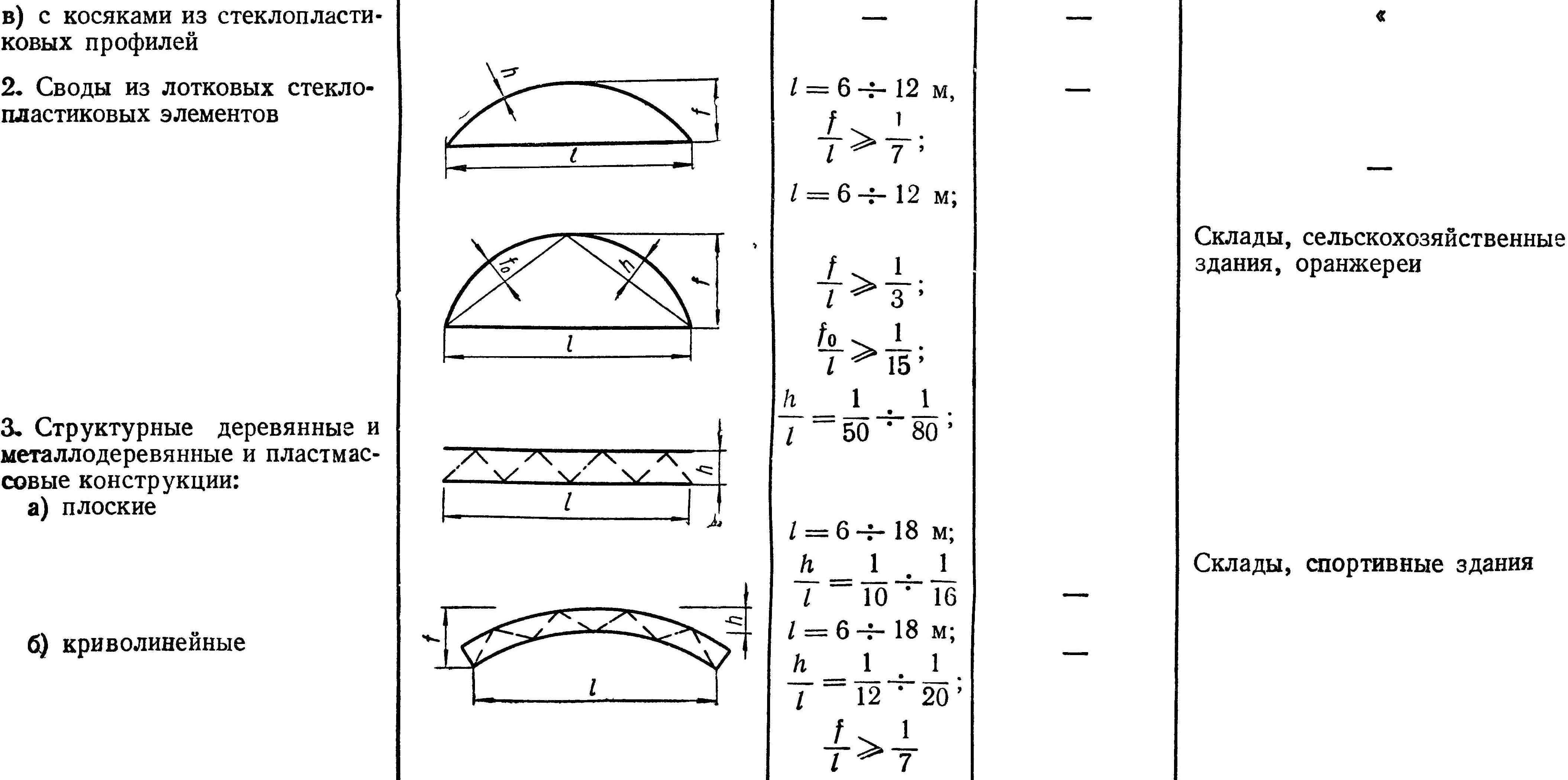

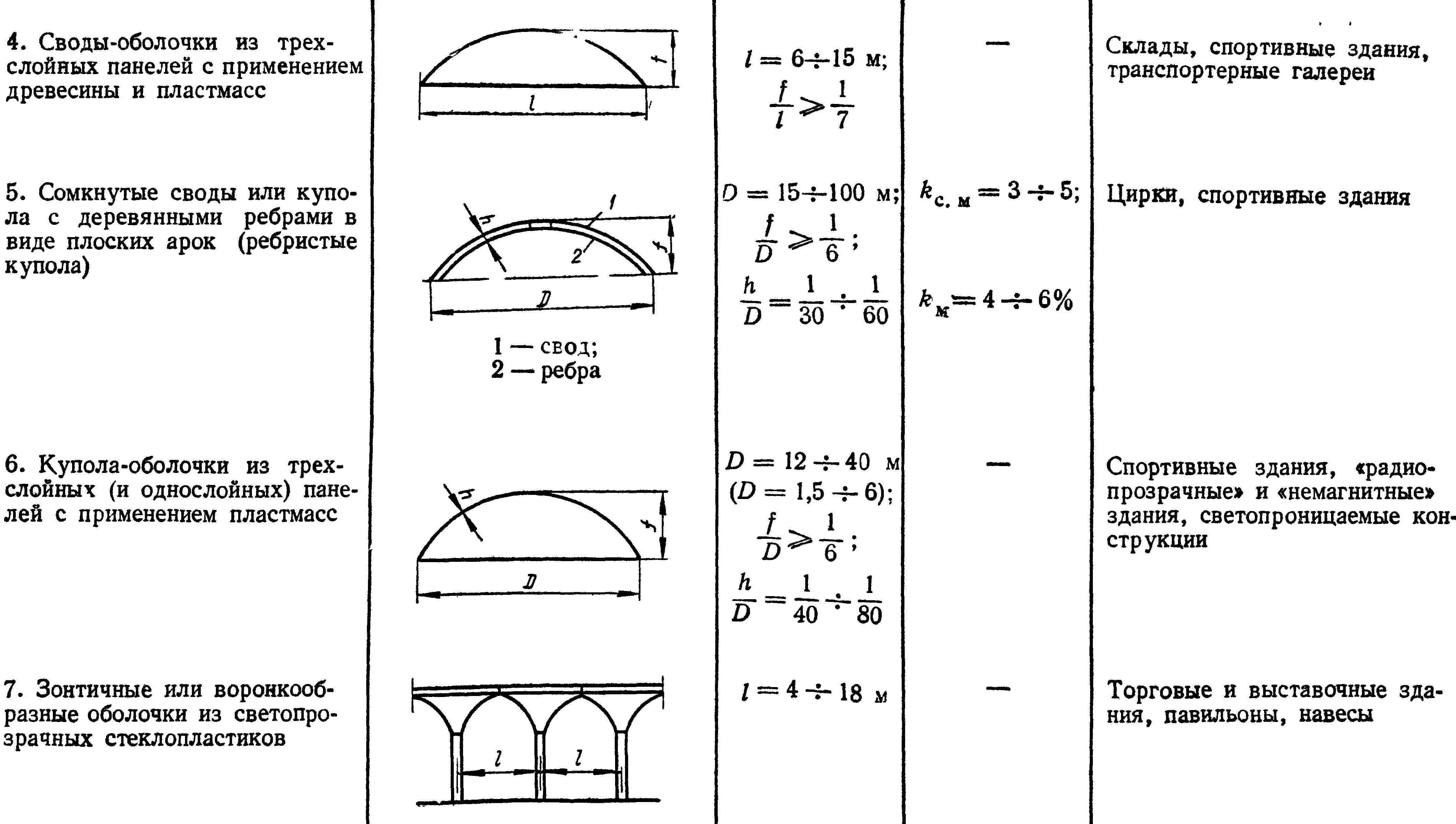

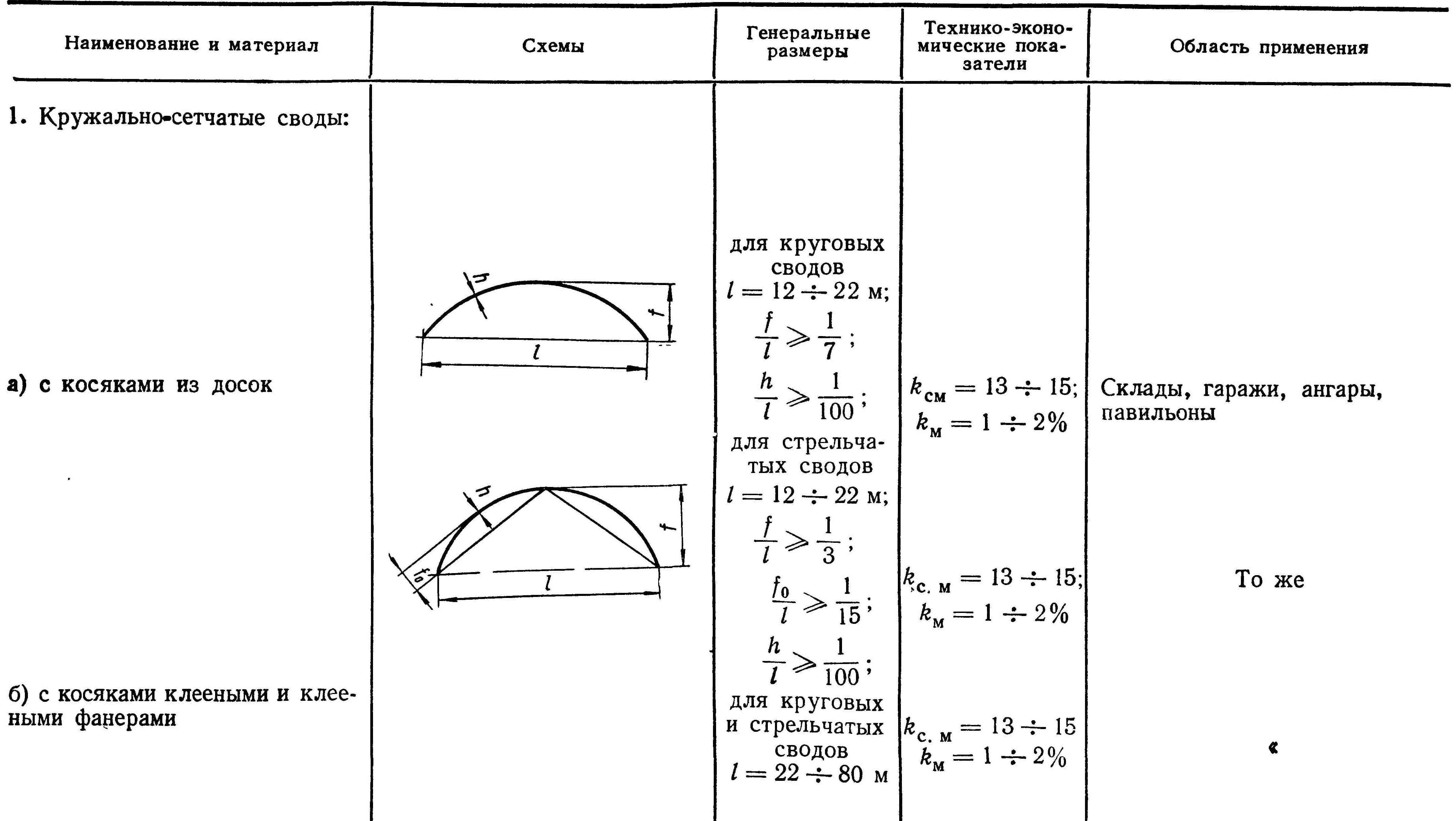

Таблица 16.1. Схемы пространственных конструкций
Наименование и материал
|
Схемы
|
Генеральные размеры
|
Технико-экономические показатели |
Область применения
|
1.Кружально-сетчатые своды а) с косяками из досок б) с косяками клееными и клееными фанерами
2.Структурные деревянные и металлодеревянные и пластмассовые конструкции: а)плоские б)криволинейные
3.Сомкнутые своды или купола с деревянными ребрами в виде плоских арок (ребристые купола)
4.Купола-оболочки из трехслойных (и однослойных) панелей с применением пластмасс
5.Зонтичные или воронвообразные оболочки из светопрозрачных стеклопластиков
|
|
|
-
-
-
- |
Склады, гаражи, ангары, павильоны
Скдады, спортивные здания
Цирки, спортивные здания
Спортивные здания, «радиопрозрачные» и «немагнитные» здания
Торговые и выстовочные здания,павильоны, навесы |
Пространственные конструкции могут быть выполнены в виде тонкостенных оболочек панельной конструкции, ребристых складок и оболочек с ребрами жесткости и сетчатых систем. Широкое применение получили большеразмерные клеефанерные панели, пространственные покрытия из которых являются индустриальными конструкциями заводского изготовления.
Пространственные конструкции применяют в следующих случаях:
1) При использовании внутренних г абаритов помещения и
малой строительной высоте (цилиндрические своды-оболочки, гипары, купола и т. д.). Ранее применялись своды Шухова – Брода дощато-гвоздевые, своды-оболочки, складки.
2) При необходимости устройства в продольных стенах
больших проемов для ворот (например в ангарах). Опирание должно осуществляться на торцевые стены (своды-оболочки, складки).
3) В покрытиях над помещениями круглыми, овальными,
квадратными или многоугольными в плане (купола, сомкнутые своды).
