10.4.1. Расчет ферм

Панели верхнего пояса рассчитывают как сжато-изгибаемые стержни.

При разрезном верхнем поясе

(10.14)

При неразрезном верхнем поясе расчет производят так же, как в неразрезной панели многоугольных ферм.

Сжатые элементы решетки рассчитывают на продольный изгиб как в сегментных клееных фермах. Растянутые раскосы рассчитываются на прочность при растяжении с учетом ослаблений от болтов.

Узлы фермы рассчитывают так же, как и в остальных фермах.

Сборка и монтаж крупнопанельных ферм аналогичны с рассмотренными ранее фермами.

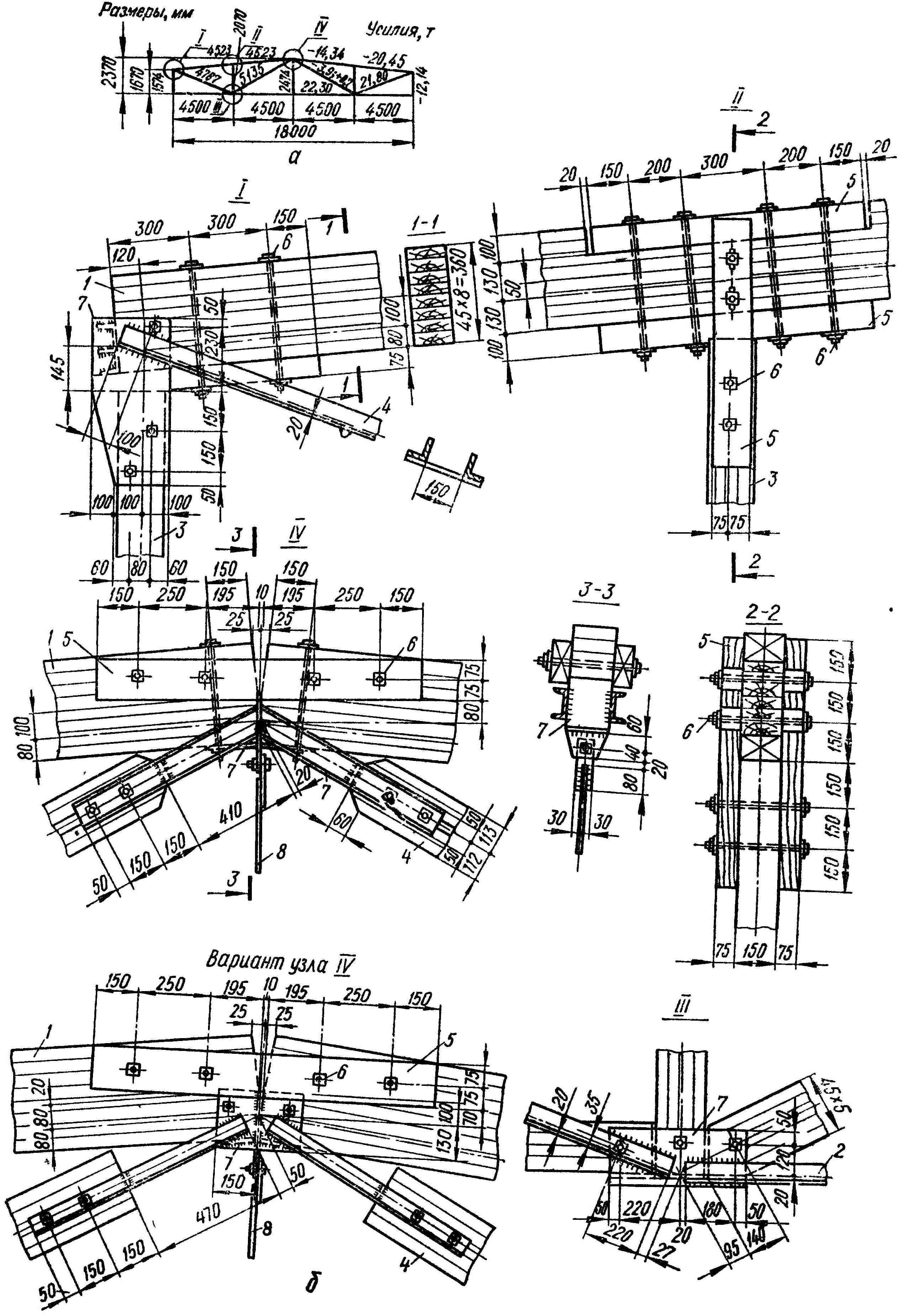

Рис. 10.7. Металлодеревянная ферма с верхним прямолинейным

клееным поясом:

а– схема фермы; б – узлы фермы; 1– верхний клееный пояс; 2 – нижний пояс; 3 – стойки; 4 – раскосы; 5 – накладки; 6– болты; 7– стальные элементы узлов;

8– подвеска

10.5. Треугольные фермы

Верхний и нижний пояс в треугольных фермах выполняют из клееных элементов, брусьев или бревен. Нижний пояс может быть металлический, обычно выполняют из угловой стали (см. табл. 10.1, п. 10).

Все узлы примыкания раскосов к поясам бревенчатых и брусчатых ферм на лобовых врубках. Раскосы должны работать только на сжатие. Растянутые стойки фермы выполняют одиночными из круглой стали .

Для изготовления ферм можно использовать полусухой или сырой лесоматериал, так как прогибы от усушки древесины легко устраняются путем натяжения гаек стоектяжей.

В фермах из бревен учитывают их сбег. Бревна комлями располагают в панелях поясов с большими усилиями, а в раскосах – в узлах верхнего пояса. В брусчатых фермах все элементы выполняют одинаковой ширины, а высоту подбирают по расчету.

Стыки верхнего и нижнего пояса перекрывают дощатыми накладками толщиной не менее половины толщины верхнего пояса и длиной не менее трех высот пояса. Их закрепляют с каждой стороны 2– 4 болтами.

Оси элементов фермы центрируют в узлах. Прогоны покрытия и подвесного перекрытия устанавливают в узлах или вблизи их во избежание возникновения изгибающего момента в поясах.

10.5.1. Схема расчета треугольных ферм

1.Ориентировочно определяют площади сечения верхнего и нижнего пояса так же, как в многоугольных фермах.

2.Проектируют и рассчитывают опорный узел фермы, решенный на врубке или на тяжах. Несущую способность определяют из условия смятия и скалывания древесины. Лобовые врубки с одним зубом рассчитывают по выражениям на смятие,

(10.15)

и на скалывание:

(10.16)

Тяжи рассчитываются на растяжение по формуле (3.16).

3. Проектируют и рассчитывают промежуточные узлы как лобовые врубки, а также стыки нижнего пояса на нагелях.

4. Раскосы рассчитываются по формуле (3.16).

5. Подбираются сечения стоек-тяжей и рассчитываются шайбы:

. (10.17)

6. Проверяют сечения верхнего пояса на устойчивость в середине панели по формуле (3.37) и на прочность по ослабленному сечению в узле по формуле (3.36).

7. Рассчитывают нижний пояс в наиболее ослабленном сечении по формуле (3.35).

8. Определяют строительный подъем:

. (10.18)

9.Проверяют элементы фермы на монтажные усилия во время подъема.

10. Вычисляют собственную массу фермы.
