8.1.4.1. Визначення міжосьової і конусної відстані

Для конічної (гепоїдної) передачі (рис. 8.1.6) зовнішня конусна відстань визначається за формулою:

(8.1.2)

де u - передатне число конічної (гепоїдної) пари;

Т_p - розрахунковий обертовий момент на ведучому валу;

Z_н - одиничне контактне напруження;

П_нlіm - параметр контактної витривалості;

- коефіцієнт ширини зубчастого вінця;

, - відповідно коефіцієнти швидкості та довговічності.

Коефіцієнт 0,85 характеризує понижену несучу здатність конічної передачі порівняно із циліндричною при розрахунку на контактну міцність.

Параметр контактної витривалості П_нlim = 19 МПа для загартованих цементованих і нітроцементованих сталей 12Х2Н4А, 15ХНЗА, 20ХНЗА, 20ХНМ, 30ХГТ, з яких виготовляються зубчасті колеса головної передачі.

Розрахунковий обертовий момент на ведучому валу визначається за формулою:

(8.1.3)

де Т_і - обертовий момент на ведучому валу головної передачі при вмиканні і-ї передачі в коробці передач при максимальному моменті двигуна;

m_r - показник ступеня кривої контактної витривалості, для сталевих зубчастих коліс m_r = 6;

N_i - кількість циклів навантаження на і-й передачі за весь час експлуатації;

N_a - загальна кількість циклів навантаження за весь час експлуатації.

Відношення для і-ї передачі визначається за формулою

,

де _i - доля використання і-ї передачі за весь час експлуатації (див. Табл. 3.3);

- середня швидкість руху автомобіля.

Одиничне контактне напруження визначається за формулами

для циліндричної передачі

,

для конічної передачі

,

для гепоїдної передачі

,

де - середній кут нахилу зубців шестерні і колеса;

k - коефіцієнт збільшення розмірів зубчастого колеса

Коефіцієнт ширини зубчастого вінця і вибирається тим більшим, чим більше передатне число передачі.

Інші величини, які входять у формулу (8.1.2) визначаються таким же чином, як аналогічні величини під час розрахунку міжосьової віддалі циліндричних передач.

За величиною зовнішньої конусної відстані визначається ширина зубчастого вінця як

За величиною зовнішньої конусної відстані визначається середня конусна відстань за формулою

8.1.4.2. Визначення модуля і геометричних параметрів зубчастих коліс

Основні геометричні параметри зубчастих коліс показані на рис. 8.1.6.

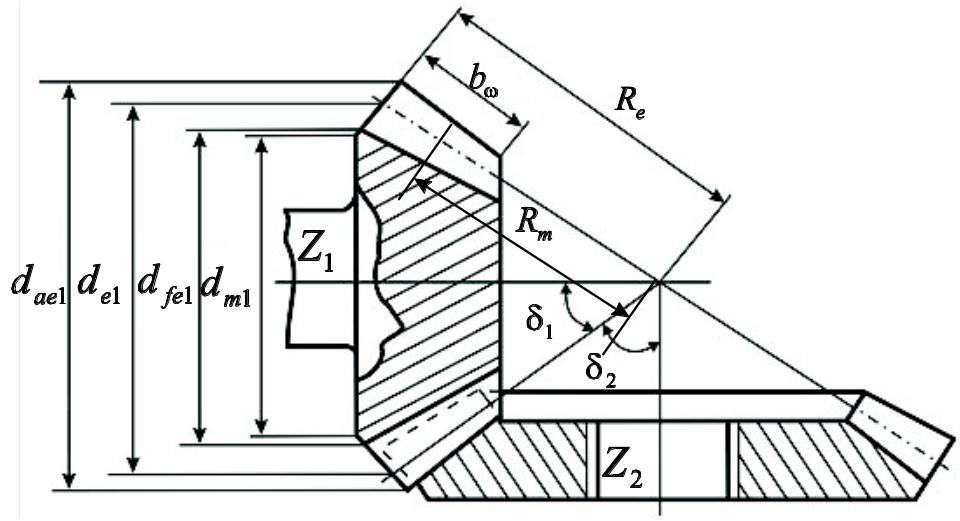

Рис. 8.1.6. Основні геометричні параметри шестерень конічної головної передачі.

В конічній із спіральним зубцем і гепоїдних передачах за розрахунковий модуль беруть середній нормальний модуль:

,

де - середній тангенціальний модуль.

Середній тангенціальний (коловий) модуль визначається за формулою

, (8.1.4)

де T_p - розрахунковий обертовий момент на ведучому валі, визначається за формулою (8.1.3), в якій показник степені m_r = 9;

- коефіцієнт форми зубця, що встановлюється за еквівалентним числом зубців Z_v згідно таблиці 3.2, ;

₁ - половина кута при вершині ділильного конуса шестерні;

- число зубців шестерні, мінімальне значення яких для вантажних автомобілів , для легкових

- коефіцієнт ширини зубчастого вінця, що визначається за формулою:

Інші величини, які входять у формулу (8.1.4) визначаються таким же чином, як аналогічні величини під час розрахунку циліндричних передач.

Коефіцієнт 0,85 характеризує понижену несучу здатність конічної передачі порівняно із циліндричною у разі розрахунку на згин.
