«Ведомость значений ρк для построения разреза кс»
АВ/2, м |
Значения кажущихся сопротивлений по № ВЭЗ |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
1 1,25 1,6 2 2,5 3,2 4 5 6,3 8 10 12,5 16 20 25 32 |
183 183 173 163 143 128 113 96 81 78 81 93 113 133 173 233 |
168 163 148 133 118 93 73 58 53 55 63 75 93 123 153 203 |
168 163 153 133 118 93 78 68 63 73 83 103 123 163 203 263 |
78 73 65 58 50 42 38 39 41 48 58 73 93 118 153 183 |
89 80 71 63 55 46 37 33 30 31 34 40 50 63 78 99 |
93 83 73 64 58 46 41 38 37 40 45 53 68 88 108 138 |
78 74 61 64 56 47 38 35 33 35 41 50 63 78 96 123 |
93 88 86 83 78 70 63 53 49 53 58 61 88 108 143 183 |
83 83 83 83 80 67 71 65 58 58 59 68 83 108 128 168 |
83 83 83 82 78 69 65 58 51 47 46 52 58 70 83 113 |

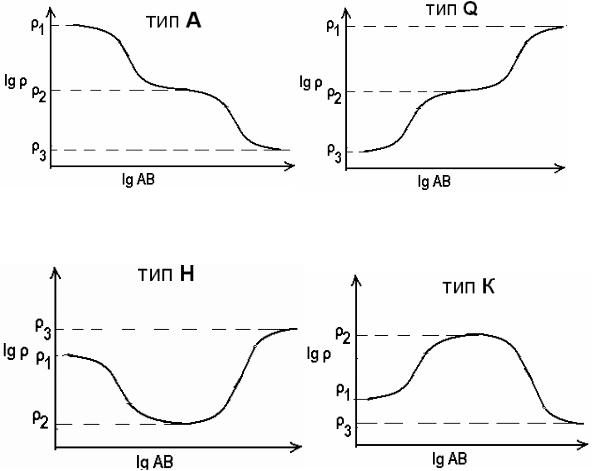

Рис. 1. Пример различных типов кривых ВЭЗ для трехслойной модели разреза.
Рис. 2. Разрез кажущихся сопротивлений (вариант)
Рис. 3. Геоэлектрический разрез (вариант)
