Ивановец кс 6973а
Базовое шасси автомобильного крана |
МЗКТ 6923 |
Колесная формула шасси автокрана КС-6973А |
8 Х 4 |
Двигатель шасси крана |
ЯМЗ-238Д |
Мощность двигателя, кВТ (л.с.) |
243(330) |
Грузоподъемность, т |
50 |
Грузовой момент, тм |
154 |
Вылет стрелы крана, м |
2,8-28 |
Высота подъема автомобильного крана Ивановец КС 6973А, м |
|
С основной стрелой |
10-30,3 |
С гуськом |
46 |
Длина стрелы крана Ивановец КС 6973А, м |
10,6-31 |
Длина гуська, м |
15 |
Скорость подъема (опускания) груза, м/мин |
0,15-4,2 |
Макс. скорость подъема(опускания) пустого крюка, м/мин |
0,3-8,4 |
Скорость посадки, м/мин |
0,2 |
Частота вращения, 1/мин |
1,5 |
Скорость передвижения, км/ч |
50 |
Габаритные размеры в транспортном положении крана автомобильного Ивановец, мм |
|
Длина |
13500 |
Высота |
3810 |
Ширина |
2500 |
Полная масса с основной стрелой, т |
37,11 |
Распределение нагрузки на дорогу, т.с. |
|
Через шины передних колес тележки |
5,97 |
Через шины задних колес тележки |
24,8 |
Ивановец кс 6973а
Бульдозер дз-17
Базовый трактор |
Т-100МЗ |
Мощность двигателя трактора, кВт |
79 |
Номинальное тяговое усилие, кН |
60 |
Длина отвала, мм |
3940 |
Высота отвала, мм |
1000 |
Максимальный подъём отвала, мм (над опорной поверхностью) |
1100 |
Максимальное опускание отвала, мм (ниже опорной поверхности) |
1000 |
Угол резания, град |
50-60 |
Угол установки отвала, град: |
|
в плане |
63-90 |
в поперечной плоскости |
±5 |
Привод рабочего органа канатно-блочный или гидравлический |
Механический |
Скорость движения, км/ч |
10,1 |

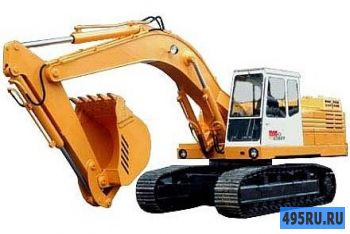

Экскаватор эо-4121 б
№ п/п |
Наименование показателя |
Ед. изм. |
|
|
|
|
|
|
|
||||
1 |
Мощность двигателя |
кВт |
95,7 |
|
|
|
2 |
Частота вращения вала |
мин-1 |
1700 |
|
|
|
3 |
Давление в гидросистеме |
МПа |
25 |
|
|
|
4 |
Суммарная подача насосов |
л/мин |
2165 |
|
|
|
5 |
Частота вращения поворотной платформы |
мин-1 |
6 |
|
|
|
6 |
Скорость передвижения |
км/ч |
2,9 |
|
|
|
7 |
Наибольший преодолеваемый подъем |
град |
22 |
|
|
|
8 |
Тяговое усилие на гусеницах |
кН |
164 |
|
|
|
9 |
Размеры: |
мм |
|
|
|
|
радиус, описываемый хвостовой частью |
|
3130 |
|
|
||
расстояние от оси пяты стрелы до оси вращения |
|
520 |
|
|
||
просвет под поворотной платформой |
|
930 |
|
|
||
высота до оси пяты стрелы |
|
2010 |
|
|
||
высота по кабине |
|
3000 |
|
|
||
10 |
База гусеничного хода |
мм |
2750 |
|
|
|
11 |
Дорожный просвет |
мм |
520 |
|
|
|
12 |
Длина гусеничного хода |
мм |
3480 |
|
|
|
13 |
Ширина траков гусеницы |
мм |
920 |
|
|
|
14 |
Ширина гусеничного хода |
мм |
|
|
|
|
15 |
Масса эксплуатационная |
т |
28,5 |
|
|
|
16 |
Завод-изготовитель |
|
АО «Ковровский экскаваторный завод» |
|||
17 |
Емкость ковша «обратная лопата» |
м3 |
без сдвига головной части стрелы |
со сдвигом головной части стрелы |
|
|
для грунтов I - IV групп |
1 |
1 |
|
|||
18 |
Наибольшая глубина копания |
м |
5,8 |
5,14 |
|
|
19 |
Наибольшая высота выгрузки |
м |
6,0 |
5,34 |
|
|
20 |
Наибольший радиус копания |
м |
9,2 |
8,54 |
|
|
21 |
Радиус, описываемый кромкой зуба ковша |
м |
1,5 |
|
||
22 |
Длина головной части стрелы |
м |
3,31 |
|
||
23 |
Длина рукояти |
м |
2,99 |
|
||
24 |
Удельное давление на грунт |
кгс/см2 |
0,65 |
|
||
