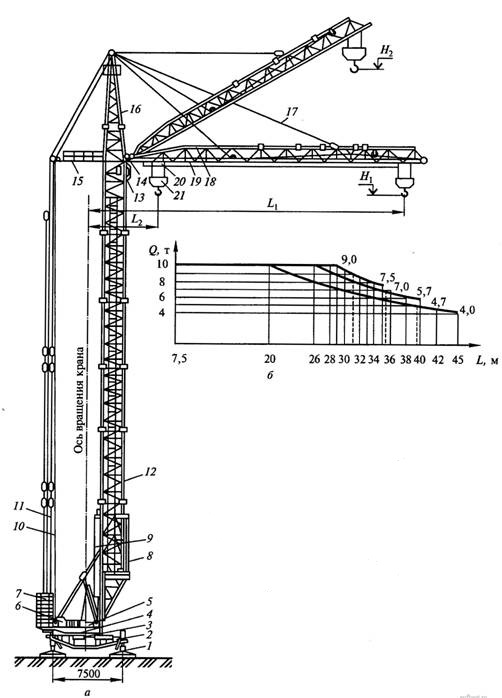

Башенный кран кб-504 а01
Параметры: |
КБ-504А.01 |
||||||||
Грузоподъемность, т: |
на максимальном вылете-8 |
Максимальная-10 |
|||||||
Вылет крюка, м: |
при горизонтальной стреле-35 |
при наклонной стреле-31 |
при максимальной грузоподъемности-28 |
||||||
Высота подъема крюка, м: |
при горизонтальной стреле-60 |
при наклонной стреле-75 |
Глубина опускания-5 |
||||||
Рабочая скорость, м/мин: |
подъема груза наибольшей массы 60 |
опускания груза максимальная 160 |
плавной посадки груза 3 |
передвижения грузовой тележки 27,5 |
передвижения крана 20 |
||||
Частота вращения, мин-1 0,75 |
Задний габарит, м 5,5 |
Колея х база, м 7,5x8 |
Тип подкранового рельса Р50 |
Установленная мощность, кВт 204,4 |
|||||
Масса, т: |
Конструктивная-106 |
Противовеса-56 |
Общая-162 |
||||||
Изготовитель |
ОАО «Карачаровский механический завод» (г. Москва) |
||||||||

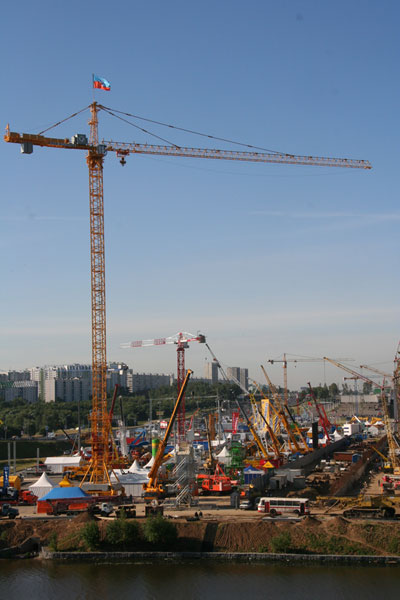

Башенный кран кб-571б
|
Башенный кран КБ-571Б предназначен для механизации строительно-монтажных работ при возведении жилых, гражданских и промышленных зданий и сооружений различной этажности с элементами строительных конструкций массой до 12 тонн. Кран КБ-571Б с верхним поворотом с вылетом стрелы до 70 метров выпускается в передвижном и стационарном исполнениях. |
|
Наименование параметра |
Ед. измерения |
Значение |
Грузовой момент |
тм |
250 |
Грузоподъемность: |
|
|
- максимальная |
т |
12 |
- при максимальном вылете |
т |
2,6 |
Вылет: |
|
|
- максимальный |
м |
70 |
- при максимальной грузоподъемности |
м |
20,8 |
Скорость: |
|
|
- подъема груза |
м/мин |
0 - 90 |
- передвижения грузовой тележки |
м/мин |
0 - 60 |
- передвижения крана |
м/мин |
16 |
Частота вращения |
об/мин |
0,7 |
Колея х База |
м |
7,5 |
Масса: |
|
|
- конструктивная |
т |
118 |
- общая |
т |
250 |

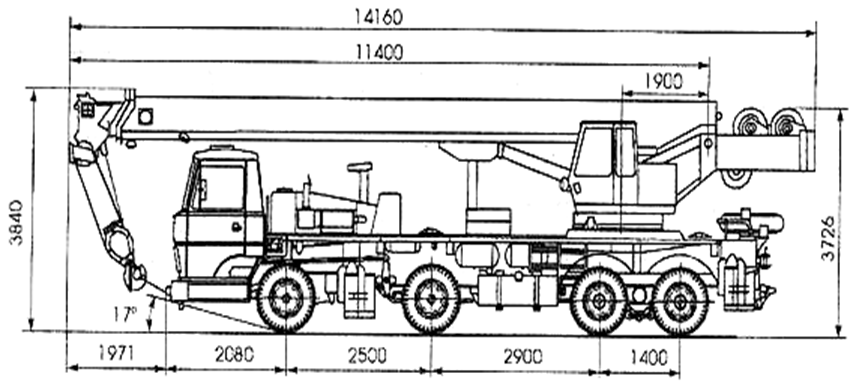

Кран на специальном шасси кс-6476а
Технические характеристики автокрана Камышин КС-6476А |
|
Тип двигателя |
дизельный |
Модель двигателя |
ЯМЗ-238ДЕ2 |
Мощность двигателя, кВт (л.с.) |
243 (330) |
Скорость передвижения, км/ч |
50 |
Грузоподъемность, т |
63 |
Длина стрелы, м |
11,4 - 34 |
Длина гуська, м |
9 - 14,5 |
Вылет стрелы, м |
3 - 26 |
Высота подъема, м |
|
- с основной стрелой |
35.3 |
- с гуськом |
50 |
Грузовой момент, тм |
189 |
Максимальная скорость подъема (опускания) груза, м/мин |
5 |
Скорость подъема (опускания) груза, м/мин |
3.8 |
Полная масса, т |
42 |
Габаритные размеры, мм |
14 160 х 2 500 х 3 837 |
Размер опорного контура шасси, мм |
5 800 х 6 550 |
