8.Расчет воздухораспределения в залах
В залах необходимо выполнить расчет струй. Студент ознакомлен со струями по дисциплине "Теоретические основы создания микроклимата в помещении". Расчет основан на теории струй. Требуется определить скорость воздуха на выходе из воздухораспределителя (ВР) и его температуру, чтобы обеспечить нормируемую температуру воздуха в помещении и допустимую скорость движения воздуха в рабочей зоне (РЗ).
Максимальные параметры воздуха на основном участке приточных струй (компактных, веерных, конических) в зоне их прямого воздействия определяют по формулам:
;
(19)
.
(20)
Если рабочая зона омывается обратным потоком, то:
;
(21)
,
(22)
где
–
скорость движения воздуха в приточной
струе на расстоянии x,
в месте пересечения рабочей зоны, м/с;
m – скоростной коэффициент ВР;
– скорость
воздуха в расчетном сечении ВР, м/с;
– площадь
расчетного сечения ВР,
;
х – расстояние ВР от места входа струи в РЗ, м;
– коэффициент
стеснения струи;
– коэффициент
взаимодействия струй;
– коэффициент
неизотермичности струи;
– температурный
коэффициент ВР;
– избыточная
температура воздуха в струе
,
0С;
– температура
воздуха в расчетном сечении ВР, 0С;
– нормируемая
температура воздуха в рабочей зоне, 0С;
–
ширина
зоны обслуживания помещения одним ВР,
м;
–
высота
помещения, м.
При расчете воздухораспределителей допускается отклонение параметров воздуха в РЗ:
– максимальная скорость:
,
(23)
где
–
нормируемая скорость движения воздуха
в РЗ, м/с. Для общественных и административных
помещений
=0,5м/с
[2];
–
коэффициент
перехода от нормируемой скорости
движения воздуха в помещении к
максимальной скорости в струе, зависит
от метеорологических условий, размещения
людей в помещении и категории тяжести
выполняемой работы. в
зоне прямого действия приточной струи
для работ легких и средней тяжести
=1, в зоне обратного потока при выполнении
легких работ
=1,4,
средней тяжести
=1,8
[2].
– максимальная температура воздуха при ассимиляции избытков теплоты в сечении струи на расстоянии х:
,
(24)
где
– допустимое отклонение температуры
воздуха в струе от нормируемой, 0С.
Для общественных и административных
помещений в зоне прямого воздействия
приточной струи
=1,50С,
вне зоны прямого воздействия приточной
струи
=20С
[2].
При
вентиляции помещений, кроме воздушного
отопления, разность температур
незначительна
и
можно принять равным 1, а взаимодействием
струй можно пренебречь (
).
Коэффициент стесненности струи
определяется по табл. 12.
Таблица 12
Значение
коэффициента стеснения
|
|
|||||
0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
|
<0,003 |
1 |
1 |
1 |
1 |
1 |
1 |
0,003 |
1 |
1 |
0,9 |
0,85 |
0,8 |
0,75 |
0,005 |
1 |
0,9 |
0,8 |
0,75 |
0,7 |
0,65 |
0,010 |
1 |
0,9 |
0,7 |
0,6 |
0,5 |
0,4 |
0,050 |
1 |
0,8 |
0,5 |
0,4 |
0,3 |
0,3 |
При незначительной высоте помещения и размещения ВР на стене на расстоянии не более 300 мм потолка принимается схема с настилающейся на потолок струей (рис. 4).
Рис. 4. Схема развития горизонтальной настилающейся на потолок
приточной струи в помещении
При
раздаче воздуха горизонтальными струями
с полностью раскрытыми лопатками ВР
(
)
коэффициенты m=8,4;
n=5,1.
Если
помещение имеет значительную высоту
(залы клубов, спортзалы и др.) применяется
схема подачи воздуха горизонтальными
струями выше рабочей зоны, но вдали от
потолка. Максимальные параметры воздуха
в рабочей зоне формируются обратным
потоком воздуха. Высота установки ВР
(рис. 5).

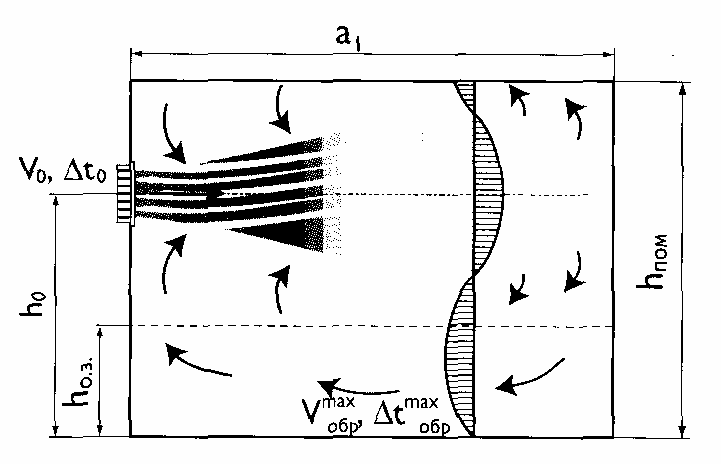

Рис. 5. Схема развития горизонтальной свободной приточной струи
в помещении.
Дано:
Размер зрительного зала axb=12
12
м2,
=
5.5 м;
м; воздухообмен
м3/ч;
;
м/с;
;
Кп=1,4
определить:
и
.
решение:
Ранее выбрано 9 жалюзийных решеток АМР-К
300
150
мм,
(табл. 9).
=
:9=4770.74:9=530
м3/ч.
скорость на оси струи на выходе из решетки:
м/с
Ширина
помещения 12 м, на один ВР приходится:
м.
Рекомендуемые величины:
Тогда максимальное отклонение реальных параметров воздуха от рекомендуемых, составят:
.
Допустимые параметры воздуха в рабочей зоне обеспечены.
