9 Расчет технико-экономических показателей
Капитальные затраты на сооружение ЛЭП
Кл=Ко·ℓ,
где Ко- стоимость сооружения воздушных ЛЭП на 1 км длины по табл. IV.2[1] для железобетонных опор по II району по гололёду; ℓ - длина воздушных ЛЭП, км.
Рассчитываем стоимость линий в ценах 1991 года для двух вариантов.
Таблица 9.1- Стоимость линий
Номер ветвей схемы |
Длина линии, км |
Марка и сечение провода, количество цепей |
Удельная стоимость, тыс. руб./км |
Полная стоимость линии, тыс. руб. |
|
Вариант 1 |
|||||
1-2 |
33,88 |
2*АС-150/24 |
20,0 |
677,6 |
|
2-3 |
36,96 |
АС-120/19 |
11,4 |
421,34 |
|
3-4 |
29,26 |
АС-95/16 |
12,0 |
351,12 |
|
4-5 |
30,8 |
АС-150/24 |
11,7 |
360,36 |
|
1-5 |
41,58 |
АС-240/32 |
14,0 |
582,12 |
|
Итого |
2392,54 |
||||
Капитальные затраты на сооружение подстанций
Кпс=Кт·m+Кру+Кпост,
где Кт- стоимость трансформаторов, тыс. руб.; Кру- стоимость сооружения открытых распределительных устройств, тыс. руб.; Кпост- постоянная часть затрат по подстанциям, тыс. руб.
Таблица 9.2 - Стоимость подстанций
Номер узла |
Стоимость трансформаторов, тыс. руб. |
Постоянная часть затрат, тыс. руб. |
Стоимость распределительных устройств, тыс. руб |
Полная стоимость подстанции, тыс. руб. |
2 |
2×91 |
250 |
120 |
552 |
3 |
2х63 |
210 |
120 |
456 |
4 |
2×63 |
210 |
120 |
456 |
5 |
84 |
210 |
120 |
414 |
Итого |
1878 |
|||
Капитальные затраты на сооружение электрической сети:
К1=Кл+Кпс=2392,54+1878=4270,54 тыс. руб.
Годовые эксплуатационные расходы:
Гэ= ,
где αа+ αр– отчисления на амортизацию и обслуживание, %; - для силового оборудования и - для воздушных ЛЭП.
Δ W – потери энергии в трансформаторах и линиях, МВт·ч; β – стоимость 1 кВт·ч потерянной энергии, руб./кВт·ч; для силового оборудования β=1,75·10 руб./кВт·ч, для воздушных ЛЭП β=2,23·10 руб./кВт·ч.

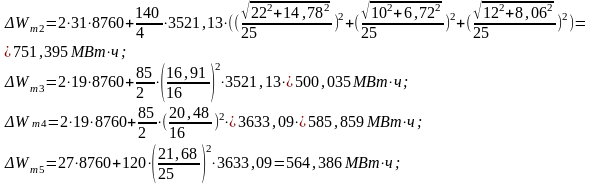

Потери энергии в двухобмоточных трансформаторах:
Δ Wт = ΔРх·Т +∆Рк·( Smах / Sном) ²· τ ,
Потери энергии в трёхобмоточных трансформаторах:
,
где ΔPх и ∆Рк - потери холостого хода и короткого замыкания, кВт; Smах - максимальная нагрузка трансформатора, МВ·А; Sном – номинальная мощность трансформатора, МВ·А; Т–продолжительность работы трансформатора, Т=8760 ч; τ – продолжительность максимальных потерь, определяется в зависимости от продолжительности использования максимальной нагрузки Тmах по формуле:
,
;
Потери энергии в линиях:
Δ Wл=
τ
τ
τ
Для замкнутой сети варианта 1
Годовые эксплуатационные расходы в трансформаторах подстанции:
Гэ,пс1= Гэ,пс2=0,094·1878+2401,675·1,75· =218,5 тыс. руб.
Годовые эксплуатационные расходы в линиях:
Гэ,л1=0,028·2392,54+8611,8·2,23· =259,03 тыс. руб.
Суммарные годовые эксплуатационные расходы:
Суммарные годовые эксплуатационные расходы:
Гэ1= Гэ,л1+ Гэ,пс1=218,5+259,03=477,53тыс. руб.
Приведенные затраты:
З1=0,12·4270,54+477,53=989,995 тыс. руб.
Стоимость передачи электроэнергии:
Себестоимость передачи электроэнергии:
Удельные капитальные затраты:
.
Список литературы
1. Г. Е. Поспелов, В. Т. Федин. Проектирование электрических сетей и систем. - Мн.: Вышейшая школа, 1986.
2. Справочник по проектированию электроэнергетических систем под ред. С. С. Рокотяна и И. М. Шапиро – М.: Энергия, 1977.
3. В. М. Блок, Г. К. Обушев, Л. В. Паперно и др. Пособие к курсовому и дипломному проектированию для электроэнергетических специальностей вузов:
4. Учебное пособие для студентов электроэнергетических специальностей вузов. - М.: Высшая школа, 1990.
5. В. И. Идельчик. Электрические системы и сети. - М.: Энергоатомиздат, 1989.
6. Правила устройства электроустановок. Минэнерго СССР – М.: Энергоиздат, 1986.
7. П. В. Лычёв, В. Т. Федин. Электрические системы и сети. Решение практических задач: Учебное пособие для вузов. – Мн.: ДизайнПРО, 1997.
8. Н. М. Сыч, В. Т. Федин. Основы проектирования электрических сетей электроэнергетических систем. Учебное пособие к курсовому проекту по дисциплине «Электрические системы и сети». – Мн.: УП «Технопринт», 2001.
