ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ
Брянский государственный технический университет |
Утверждаю
Ректор университета
__________________А.В.Лагерев
«____»___________2010г.
Cad/cam/cae системы «Создание фичеров с использованием эскиза 1»
Методические указания
по выполнению лабораторной работы №3
для студентов всех форм обучения специальностей
230104 «Системы автоматизированного проектирования», 230201 – «информационные системы и технологии», 030500.06 – «профессиональное обучение»
Брянск 2010
УДК 658.512.2.
CAD/CAM/CAE системы. Методические указания по выполнению лабораторной работы №3 «Создание фичеров с использованием эскиза 1» для студентов всех форм обучения специальностей 230104 – «Системы автоматизированного проектирования», 230201 – «Информационные системы и технологии», 030500.06 – «Професиональное обучение». Брянск: БГТУ, 2010.– 23 с.
Разработали:
А.В.Аверченков, канд. техн. наук, доц.,
М.В.Терехов, аспирант.
Рекомендовано кафедрой «Компьютерные технологии и системы» БГТУ
(протокол № __ от _____________).
1. Введение
В этом разделе Вы познакомитесь с процессом создания эскиза (внешнего и внутреннего) и с некоторыми инструментами создания трехмерной геометрии, которые используют эскиз.
Процесс создания эскиза включает в себя выбор эскизного плана, ориентацию, создание эскизной геометрии, образмеривание и наложение ограничений (constrains). Эскиз, как правило, плоский и обычно он используется для создания других, более сложных эскизных фичеров.
Размер и форма эскизных фичеров определяются созданием внутреннего эскиза или выбором существующего внешнего эскиза. В зависимости от сложности фичера или его назначения Вам могут понадобиться дополнительные опорные (datum) объекты.
2. Цели и задачи
После освоения данного раздела Вы должны будете уметь:
• Создавать внешний эскиз.
• Создавать по плоским эскизам фичеры инструментами Extrude (Выдавливание), Revolve (Вращение) и Rib (Ребра).
• Понимать разницу между внутренним и внешним Эскизами.
Понимать, как создание ссылочной геометрии с использованием эскиза влияет на отношение Родитель/Потомок.
3. Создание фичеров с использованием эскиза 1
Процесс создания твердотельного объекта с помощью эскиза состоит в выборе или создании эскиза и выдавливании этого эскиза в пространство по определенному закону.
3.1 Создание фичера инструментом Extrude (Выдавливание)
В основе фичера Extrude (Выдавливание) лежит плоский эскиз. Этот эскиз выдавливается в пространство на определенную глубину по направлению, перпендикулярному плоскости эскизирования. С помощью этого инструмента можно создавать сплошное добавление материала или сплошной вырез, тонкостенное добавление материала или тонкостенный вырез, выдавливание как поверхность или обрезка поверхности.
3.2 Утолщение эскиза

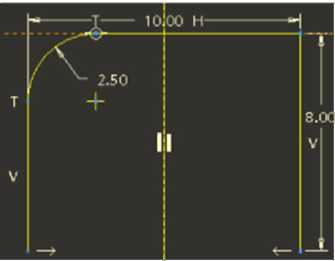

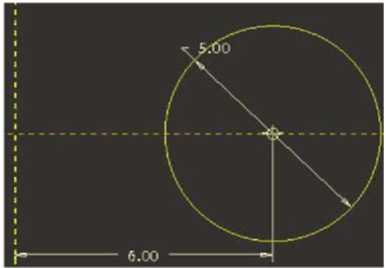

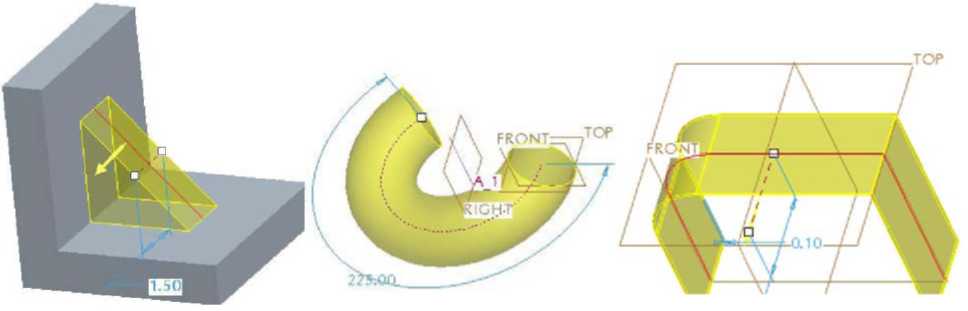

Эта опция доступна для нескольких типов эскизных фичеров. После создания эскиза с закрытым или открытым сечением, Вы можете выдавить его на определенную глубину, или повернуть относительно оси на определенный градус, плюс задать толщину эскиза и направление, в котором эта толщина будет добавляться. Открытое сечение показано на верхнем рисунке слайда. После создания эскиза, Вы выдавливаете его в пространство и задаете ему толщину, как показано на нижних рисунках слайда Толщина может быть добавлена на любую их двух сторон, плюс симметрично в обе стороны. Другим примером может послужить создание трубы, когда эскиз в виде окружности выдавливается пространство на определенную глубину и с определенной толщиной стенки.
