Плоскопараллельные концевые меры длины.
Служат для точных измерений, переноса размера эталона на изделие, для градуировки измерительных инструментов и приборов, для проверки и настройки измерительных приборов, для контроля калибров, для разметки.
В зависимости от точности изготовления выпускают меры четырёх классов: 0, 1, 2, 3 (для мер находящихся в эксплуатации, предусмотрены 4 и 5 класс).
Выпускаются плитки наборами (наиболее распространенные 87 мер и 42 меры), изготавливаются из высококачественной стали или твердого сплава с высокой чистотой рабочих поверхностей, что обеспечивает притираемость плиток и позволяет собирать их в блоки.
К наборам плиток выпускаются принадлежности: державки и боковики: центровые, чертильные, радиусные; основание.
При сборе плиток в блоки нужно стремиться к минимальному количеству плиток (не более 4 - 5). Первая плитка должна исключать последнюю значащую цифру, вторая – последующую цифру остатка и т.д.
37,875-1,005(1)=36,87-1,37(2)=35,5-5,5(3)=30-30(4)=0
Сборку начинаем с наименьшей меры, притирая к ней следующую по величине, и т.д. Стороны мер, где нанесены их номинальные размеры, должны быть обращены наружу.
Тема 3. Технические измерения
Урок 3.2 Штангенинструменты и микрометрические инструменты.
К штангенинструментам относят:
-штангенциркули(для измерения наружных и внутренних размеров)
-штангенглубиномеры(для измерения глубин(отверстий пазов, высоты уступов).
-штангенрейсмасы(для измерения размеров по высоте деталей и для разметки).

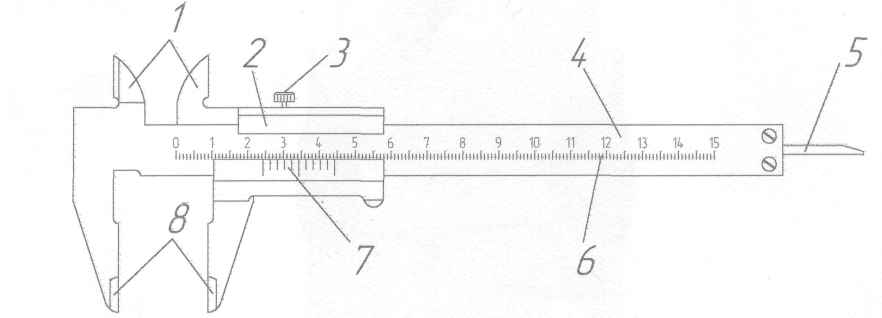

Штангенциркуль ШЦ-I двусторонний с глубиномером: 1 - губки для внутренних измерений, 2 - рамка, 3 - зажим рамки, 4 - штанга, 5 - линейка глубиномера, 6 - шкала штанги, 7 - нониус, 8 - губки для наружных измерений

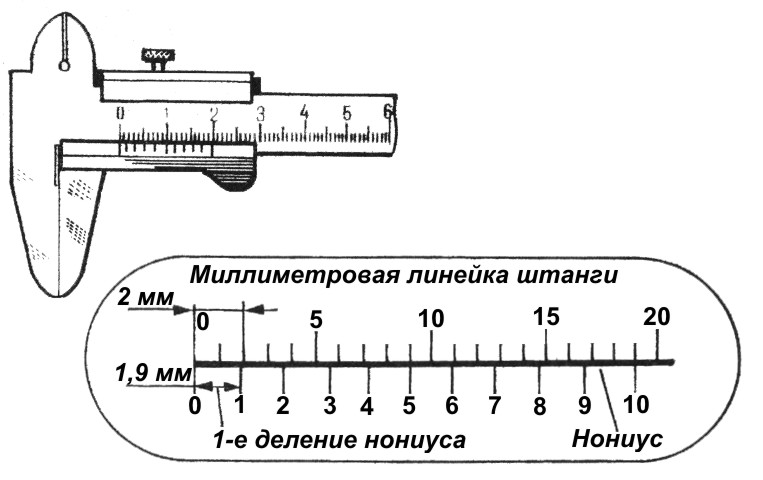

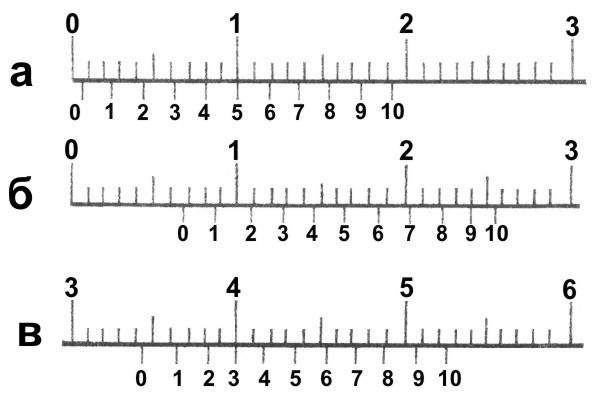

При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале до нулевого штриха нониуса, а десятые доли миллиметра — по шкале нониуса начиная от нулевой отметки до той риски, которая совпадает с какой-либо риской миллиметровой шкалы. На рисунке показаны положение шкал штангенциркуля при отсчёте размеров: а – 0,5 мм; б – 6,9 мм; в – 34,3 мм.
Виды штангенциркулей
Штангенциркули по ГОСТ 166-89
ШЦ-I — штангенциркуль с двусторонним расположением губок для измерения наружных и внутренних размеров и с линейкой для измерения глубин.
ШЦ-IC — (штангенциркуль со стрелочным отсчётом) для отсчёта показаний вместо нониуса имеет отсчётную стрелочную головку. В выемке штанги размещена рейка, с которой сцеплена шестерёнка головки, поэтому показания штангенциркуля, отвечающие положению губок и, читают на круговой шкале головки по положению стрелки. Это значительно проще, быстрее и менее утомительно для исполнителя, чем чтение отсчёта по нониусу;
ШЦТ-I — с односторонним расположением губок, оснащённых твёрдым сплавом для измерения наружных размеров и глубин в условиях повышенного абразивного изнашивания.
ШЦ-II — с двусторонним расположением губок для измерения наружных и внутренних размеров и для разметки. Для облегчения последней оснащён рамкой микрометрической подачи.
ШЦ-III — с односторонним расположением губок для измерения наружных и внутренних размеров.
ШЦЦ — с цифровой индикацией (электронный).

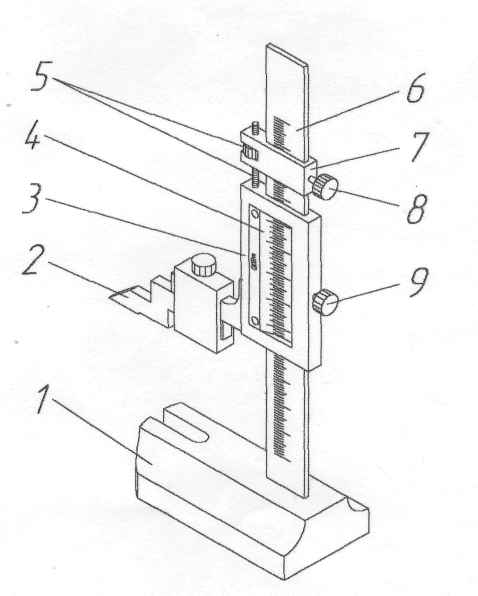

Штангенрейсмас ШР: 1- основание, 2 - разметочная ножка, 3 - рамка, 4 - нониус, 5 - винт и гайка микрометрической подачи, 6 - штанга, 7 - рамка микрометрической подачи, 8 - зажим рамки микрометрической подачи, 9 - зажим рамки.
