Екзаменаційний білет №12
Середній градієнт та гама.
Градієнт на відрізку кривої між двома її точками - середній корисний градієнт на даному відрізку і він враховує всі корисні густини фотозображення:
g = (D5 – D2)/(lgH5 – lgH2) = ΔD2-5/Δ lgH2-5 .
Середній градієнт вираховується між точкою перетину характе ристичної кривої лінією на рівні Ds = Dмін+0,2 та другою точкою на цій кривій, яка лежить на відстані ΔlgH = 1,35 вправо по осі абсцис: g = ΔD/1,35.
В міжнародній термінології середній градієнт має ще скорочення B.F.C. (Best Fit Contrast) та обчислюється за цією ж формулою як тангенс кута нахилу прямої, отриманої в результаті лінеаризації по методу найменших квадратів відрізку кривої, що знаходиться між точкою на
характеристичній кривій з оптичною густиною Dмін +0,2 та точкою, яка лежить на відстані ΔlgH=1,35 вправо по осі абсцис.
Фірма „Кодак” рекомендує для своїх кольорових негативних кіноплівок оптимальне значення середнього градієнту в межах g =0,50...0,55.
Градієнт на будь-якому відрізку прямолінійної ділянки області 3-4 правильних експозицій має постійне і найбільше значення для даної характеристичної кривої. Він називається коефіцієнтом контрастності γ, або просто гамою:
γ = (D4 – D3)/(lg H4 – lg H3) = ΔD3-4/Δ lg H3-4 .
Тобто коефіцієнт контрастності γ – це тангенс кута нахилу прямолінійного відрізку характеристичної кривої: γ=tgα. Коефіцієнт контрастності γ – це гама.
Тут якраз доцільно пригадати правило Емануїла Гольдберга (1881-1970), згідно якому для правильного тоновідтворення добуток гами негатива на гаму позитива дає результуючу гаму негативно-позитивного процесу і, по правилу Е.Гольберга, цей добуток рівняється
одиниці: γн ·γп=1.
Сенситометр цс-2м (цс-3), устрій і принцип роботи.
Прилади призначені для сенситометричного експонування кольорових фотоматеріалів на прозорій основі по шкалі освітленості за допомогою ступінчатого оптичного клину, що має 30 полів з константою 0,15. Їх можна використовувати і для експонування чорно-білих фотоматеріалів. Повний інтервал експозицій ΔlgН=4,5. Розмір зображення сенситограми 25×240 мм, розмір поля для плівки шириною 35 мм – 8×25 мм (у приладі можна експонувати також і плівку ши-
риною 16 мм). Експонування можливе тільки при автоматичних видержках: 0,05; 0,018 та 0,0125 с. В сенситометрі ЦС-3 видержки становлять 0,05; 0,1 та 0,25 с.
Екзаменаційний білет №13
Етапи сенситометричного контролю.
Сенсотометричне експонування
Хіміко-фотографічна обробка негативу та позитиву
Вимірювання оптичних густин на денситометрі
Аналіз результатів вимірювання
Денситометр X-rite 361T.
X-Rite 361 T – це настільний денситометр для вимірювання в прохідному світлі, який має найбільш повний набір функцій, необхідних для технологічних потреб: змінну апертуру 1, 2 і 3 мм; режим 10-кратного збільшення, що дозволяє з високою точністю заміряти оптичну густину і розмір растрової точки; режим роботи в УФ-спектрі для контролю густини вуалі на плівці; можливість виміру відсотка заповнення області як на позитивних, так і негативних фотоформах.
Отримані за допомогою цього денситометра дані можуть бути передані на комп’ютер через інтерфейсний кабель, що поставляється в комплекті, а спеціальне програмне забезпечення X-Key ® дозволяє їх синхронізувати з додатками для калібрування фотовивідного пристрою. Наявність вбудованого каліброваного джерела світла забезпе чує найвищу точність вимірювань при стабільності налаштувань, і тому денситометр X-Rite 361Т є найкращим вибором для професіоналів.
Функціональність денситометра:
• Змінна апертура 1, 2 і 3 мм та 0,5 мм – як опція
• Вбудований світловий стіл
• Режим 10-кратного збільшення, що дозволяє з високою точністю заміряти оптичну густину і розмір растрової точки
• Режим роботи в УФ(UV)-спектрі для контролю мутності основи плівки
• Можливість вимірювання відсотка заповнення області як на позитивних, так і негативних фотоформ.

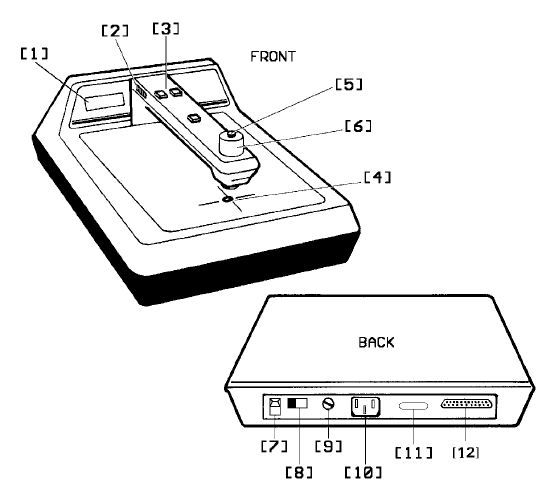

На рис.3.17 показано денситометр X-Rite 361Т з двох ракурсів: вид спереду (FRONT) та вид ззаду (BACK), на яких:
[1] DISPLAY - 8-символьний рідкокристалічний дисплей
[2] DISPLAY CONTRAST ADJUSTMENT - дозволяє налаштовувати дисплей до необхідної контрастності
[3] KEYBOARD - складається з трьох клавіш, які використовуються для вибору функцій, кольору і операції обнулення
[4] APERTURE – область центрування фільму
[5] READ BUTTON – використовується для зниження голівки зчитування при зчитуванні
[6] READ HEAD - це компонент, який містить оптику, що вступає в контакт з плівкою при вимірюваннях
[7] POWER SWITCH – вмикач/вимикач
[8] VOLTAGE SELECTION SWITCH – перемикач вибору 115 В чи 230 В
[9] FUSE HOLDER – утримувач запобіжника
[10] POWER INPUT – вхід живлення
[11] REFLECTION HEAD INPUT – резервне вхідне гніздо, в разі опційної докомплектації голівкою для вимірювання в режимі відбитого світла
[12] I/O PORT – використовується для двонаправленого інтерфейсу RS232
Особливості денситометра:
• Electronic Filter Selection – усуває проблеми, створені при зміні світлофільтрів
• Large Liquid Crystal Display and Electroluminescent Backlighting –
забезпечує оптимальну чіткість
• Larger and Fewer Keys – для спрощення керування
• Sequence – дозволяє проводити рутинні вимірювання автоматично (максимум 36 кроків)
• RS232 Interface & RCI - (Remote Control Interface) забезпечує двосторонній зв’язок для роботи з комп’ютеризованою системою контролю якості та електронних принтерів
• Lamp Timer – автоматично вимикає лампу зчитування через 2 години роботи денситометра
• Ortho and UV – дозволяє виконувати вимірювання в широкому діапазоні спектру, включаючи ультрафіолетову область Density - забезпечує вимірювання оптичної густини і різниці густин
• +Dot - дозволяє додатні вимірювання заповнення точки з нуля до бази точки
• −Dot дозволяє від’ємні вимірювання заповнення точки з нуля до бази точки
Технічні характеристики денситометра:
Діапазон вимірювань
Оптична густина D…. 0 - 6.0Б
Відсоток заповнення DOT площі 0 - 100%
Допустима похибка вимірювань
Ortho, Visual
Для 2 та 3мм апертури ±0.02Б (0-5.0Б), ±1% (5.0-5.5Б), ±2% (5.5- 6.0Б)
Для1мм апертури ±.02Б (0-4.5Б), ±1% (4.5-5.0Б)
U.V.
Для 3мм апертури ±0.02Б (0-3.5Б), ±1% (3.5-4.0Б)
Стабільність
Ortho, Visual
Для 2 та 3мм апертури ±0.01Б (0-5.0Б), ±2% (5.0-5.5Б),±3% (5.5- 6.0Б)
Для 1мм апертури ±0.01Б (0-4.5Б), ±1% (4.5-5.0Б)
U.V.
Для 3мм апертури ±0.01Б (0-3.5Б), ±1% (3.5-4.0Б)
Стійкість нуля ±0.02Б на 8 годин
Стійкість до відхилення ±1% max на 1 рік
Час прогрівання 2 хв. (U.V. = 5 хв.)
Кутова апертура випадкове світлове відхилення ±5º
Колірна температура джерела світла приблизно 2850K
ІЧ чутливість D > 4.0 (U.V.)
Швидкість передачі даних 300, 600, 1200, 2400, 4800, 9600
Вимоги до напруги T 90-130VAC, 50-60Hz TX 180-260VAC, 50- 60Hz
Споживана потужність 80VA max
Робоча вологість ≤76%
Робоча тепература +10º to +40ºC
Температура зберігання -20º to +50ºC
Розміри [см] 15.2 ×33×43.5
Вага нетто 7.95 кг
Можливі повідомлення та їх причина:
BATTERY – необхідна переустановка літієвої батареї фахівцем
