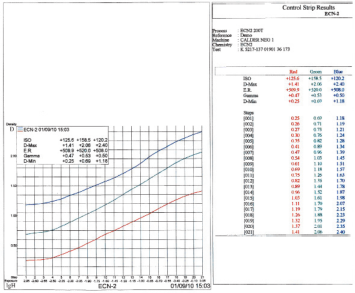

Сенсотометричний бланк
Характеристична крива негативної кольорової кіноплівки К5217
• Значення коефіцієнту контрастності (гама – Gаmma):
– червоночутливого шару – 0,47,
– зеленочутливого шару – 0,53,
– синьочутливого шару – 0,50
• Exposure Rating E.R.: 509,9 (Red), 520,0 (Green), 508,0 (Blue). Розбаланс по світлочутливості та по контастності цих кольорових негативних кіноплівок досить незначний. А от стосовно сенситограми приведеного зразка кіноплівки Kodak K5217 – Vision2 200Т, то тут потрібно звернути увагу на те, що значення світлочутливості суттєво нижче за заявлені 200 ISO і при кінозйомці це потрібно враховувати.Таке зменшення величини світлочутливості з одночасним збільшенням величини мінімальної оптичної густини (вуалі) в кожному світлочутливому шарі може бути обумовлене, наприклад, порушенням умов зберігання.На сенситограмі позитивної кольорової кіноплівки AGFA PrintСР-30 мінімальна оптична густина на першому полі (Step 001) відповідно кожного шару складає D-Min-red=0,1 Б, D-Min-green=0,14 Б, D-Min-blue=0,19 Б, що видно як на побудованій характеристичній кривій (рис.4.10б), так і на сенситограмі (рис.4.10а), де неекспоновані ділянки досить прозорі. Максимальна оптична густина на 21 полі (Step 021) пошарово складає D-Max-red =4,22 Б, D-Max- green =4,46 Б, D-Max-blue =4,89 Б. При цьому на самих високих густинах можна помітити відхилення в балансі котрастності шарів.При аналізі цієї сенситограми використана досить своєрідна методика визначення коеффіцієнта контрастності, який названо F.U.S.C. (Fixed Upper Scale Contrast) – це тангенс кута нахилу прямої, яка з’єднує точку характеристичної кривої з густиною 1,0 Б а точку, що віддалена від неї на 0,50 lgH вправо по осі lgH. Як і характерно для позитивних кіноплівок, коеффіцієнти контрастності кожного шару мають досить високі значенння: 4,33Б (red), 3,98 Б (green), 3,93Б (blue). Ще один нестандартний сенситометричний параметр для позитивної кіноплівки – F.R.P.R. розраховується за формулою: F.R.P.R. = 100(3-lgH), де lgH береться в точці характеристичної кривої з оптичною густиною D=1,0.
Екзаменаційний білет №6
Субтрактивний синтез кольорів.
Субтрактивный синтез застосовується в кольоровій кінематографії (трьохбарвниковий), в поліграфії (чотирьохфарбовий) і в живопису (багатофарбовий) і базується на тому, що необхідний колір отримують змішуванням забарвлених оптичних середовищ «додатковими» кольорами: голубим (cyan – C), пурпурним (magenta – M) та жовтим (yellow – Y).
Субтрактивний синтез реалізується змішуванням фарб або барвників, а не змішуванням різноколірних світлових потоків, і тому результат визначається більшою мірою поглинанням одних променів, а не пропусканням або відбиттям інших. Колір фарби є додатковим до кольору випромінювання.
При субтрактивному синтезі кольору випромінювання потрапляють в око не безпосередньо, а перетворюючись забарвленим оптичним середовищем. Поглинання регулюється зміною товщини або густини фарби (поліграфія), або барвника шару світлофільтру (фотографія), або барвників в шарах кіноплівки (кінематограф) чи маскуючі компоненти , що і забезпечує відтворення необхідних кольорів.
Субтрактивним синтезом в поліграфії ми ніколи не отримаємо білий колір – тільки сірий або чорний. Причина в тому, що фарба
завжди поглинає світло сильніше, ніж папір, на який вона нанесена. Для субтрактивного синтезу білим кольором є колір паперу, на якому
проводиться друк, при повній відсутності фарби. Чорний колір виходить при змішуванні максимальної кількості всіх трьох фарб.
Схема та робота сенситометра.
Прилад, який забезпечує експонування фотоматеріалу рядом відомих експозицій, що закономірно змінюються, називається сенситометром.

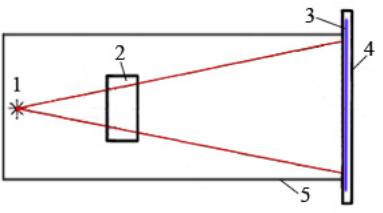

На
рис. показана спрощена структура
сенситометра, куди входять:
1– джерело світла,
2 – модулятор світла,
3 – касета з фотоматеріалом
4, 5 – світлонепроникний корус.
За принциповою схемою сенситометри класифікуються по на ступних основних ознаках: - одночасне або послідовне експонування полів сенситограми, -наявність або відсутність збиральної оптичної системи, - модуляція експозицій по шкалі освітленості або по шкалі часу.
Взагалом, основними складовими частинами сенситометрів є:
• джерело світла;
• модулятор експозицій;
• затвор;
• світлофільтри;
• оптична освітлювальна система;
• електромеханічний пристрій переміщення фотоматеріалу відносно джерела світла або джерела світла відносно фотоматеріалу;
• пристрій для установки фотоматеріалу в площині експонування;
• корпус приладу, у якому монтуються перераховані вище пристрої і який захищає фотоматеріал від стороннього світла.
