Эксплуатация оборудования установок электрохимической защиты от коррозии
При эксплуатации средств электрохимической защиты подземных металлических сооружений от коррозии предусматривается выполнение следующих работ:
- технический осмотр установок катодной и протекторной защиты;
- устранение неисправностей и ремонт средств ЭХЗ;
- измерение потенциалов сооружений.
Технический осмотр устройств ЭХЗ должен производиться в следующие сроки: не реже двух раз в месяц – установок катодной защиты; не реже одного раза в 6 месяцев – контролируемых протекторных установок; четыре раза в месяц для дренажных установок.
Техническому осмотру подлежат все доступные для внешнего наблюдения конструктивные элементы защитных установок, открытые точки дренажа и перемычки и другие места соединения токоведущих проводников.
При техническом осмотре средств ЭХЗ проводят снятие показаний приборов, регулировку потенциалов в точках дренажа защитных установок путем изменения силы тока катодной станции.
На поляризованных протекторах проверяют проводимость полупроводниковых элементов.
При проведении технического осмотра намечают мероприятия по текущему и планово-предупредительному ремонтам.
В состав текущего ремонта входят работы по устранению выявленных неисправностей и работы по восстановлению вышедших из строя средств ЭХЗ: катодных станций, протекторов, анодных заземлений, кабелей и соединительных проводов.
В штатные работы текущего ремонта входит чистка соединительных контактов, выпрямительных элементов монтажных соединений катодных станций, восстановление и окраска предупредительных знаков, окраска КИПов. Штатные работы выполняются 2 раза в год.
Планово-предупредительный ремонт состоит из штатных работ текущего ремонта и восстановительных работ. В состав восстановительных работ входит замена устаревших катодных станций на новые с учетом изменения их режимов работы, сработавшихся протекторов, анодных и защитных заземлений, замена соединительных кабелей и проводов, если это требуется (например, на кабели и провода большего сечения), замена сработавшегося электрода сравнения длительного действия, устаревших или непригодных для эксплуатации контрольно-измерительных колонок, замена полупроводниковых элементов на поляризованных протекторных установках.
Результаты текущих и планово-предупредительных ремонтов заносят в соответствующие журналы эксплуатации установок ЭХЗ.
Снятие показаний приборов катодных станций и измерение потенциалов в точках дренажа производят еженедельно с записью их в журнале эксплуатации. Контроль работы катодных станций осуществляется ежедневно.
Измерение защитных потенциалов защищаемых сооружений на КИПах и сопротивлений растеканию анодного и защитного заземлений катодной станции проводят два раза в год: в весенне-летний и летне-осенний периоды с соответствующей записью.
При невозможности выполнить измерение сопротивления растеканию анодного заземления, контроль за состоянием анодного заземления выполняют по величине сопротивления цепи катодной установки, которое не должно превышать 2 Ом. При большем сопротивлении цепи катодной установки с целью уменьшения расхода электроэнергии необходимо установить дополнительные анодные заземлители.
Величина сопротивления растеканию защитного заземления катодной станции в соответствии с «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей» не должна превышать 4 Ом.
Пример
Найти эффективную мощность и расход
металла установки катодной защиты
резервуара диаметром 21 м, если сопротивление
битумного покрытия

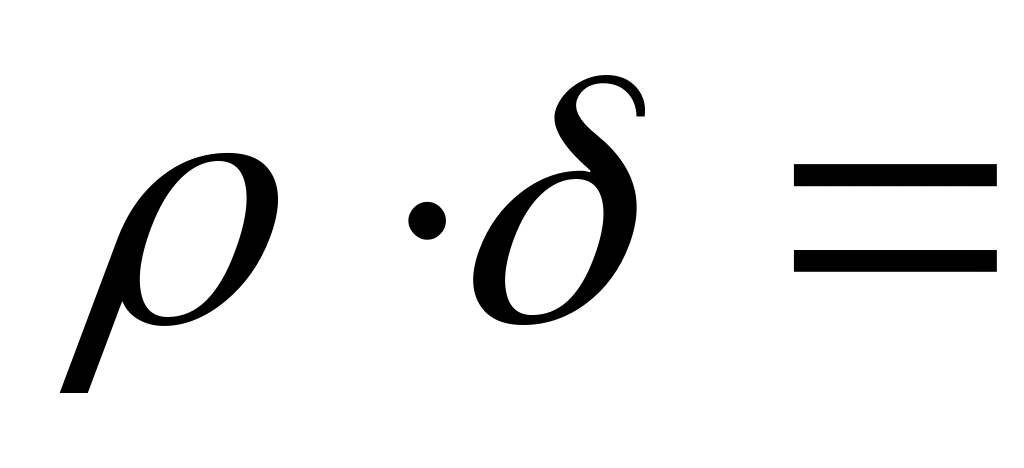

100
Ом∙м2, задаваясь защитным
потенциалом 0,9 В.
Решение:
Определяем силу защитного тока:

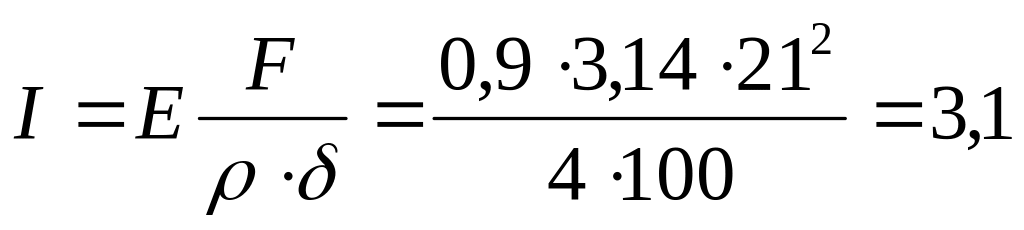

А

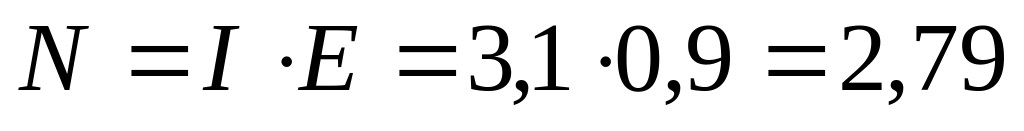

При этом мощность защитного тока:
Вт
Необходимое количество анодного железа при сроке службы установки 10 лет:
кг
Количество анодного железа определяется из расчета уноса током в 1 А 9-10 кг железа в год.
Учитывая неравномерность коррозии летом и зимой, а также собственно коррозию металла, увеличиваем общую массу анодного железа в 2 раза, т.е.

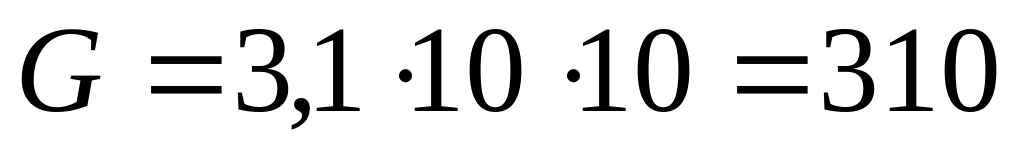

310 кг∙2=620 кг.
Аноды располагаем вокруг резервуара в
виде кольца, радиус которого на 1 м больше
радиуса резервуара. Глубина заложения
анодов

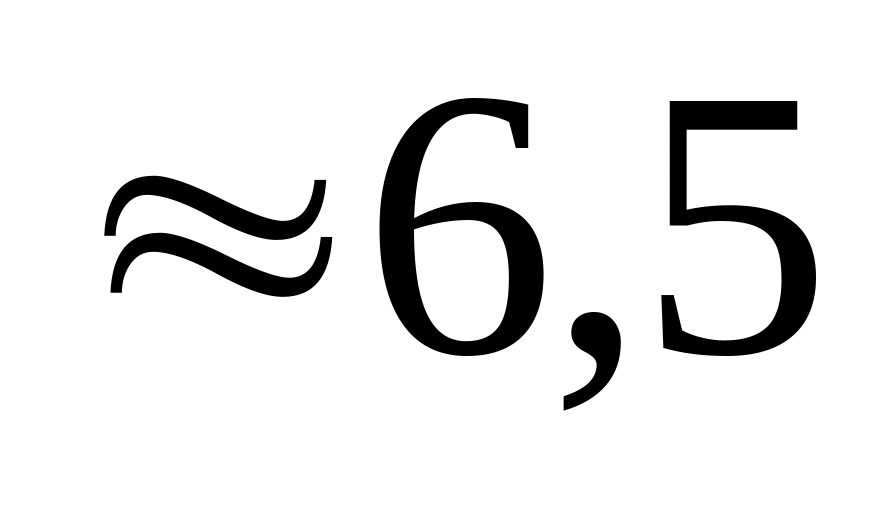

м.
Пример
Найти число протекторов для защиты резервуара при условии предыдущего примера.
Решение:
1 кг анода из Mg, Al, Zn сможет обеспечить защиту резервуара в течение

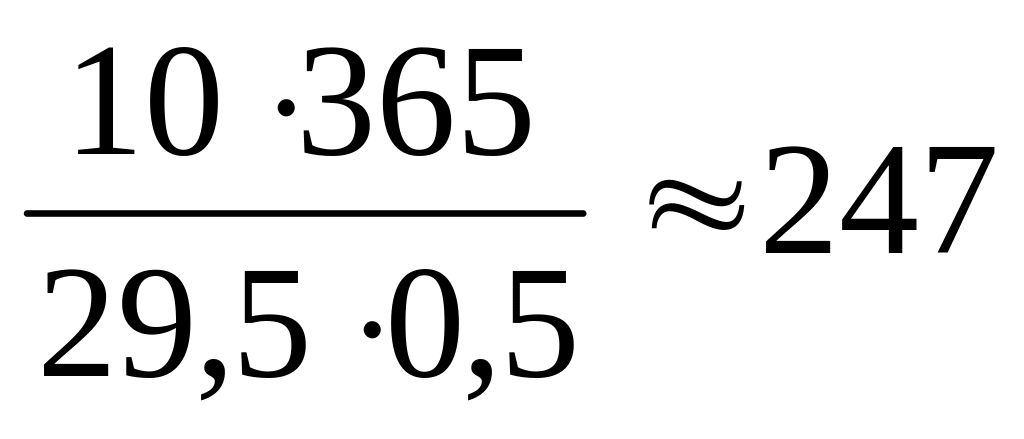

часов=29,5 суток.
Для защиты резервуара в течение 10 лет при к.п.д. протекторов равным 0,5 потребуется сплава
кг
Принимая протектор ПМ-20У получим:

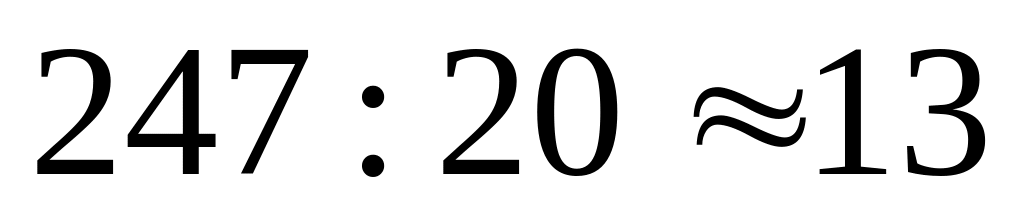

шт.
Средняя сила тока на один анод:
мА.
Периметр окружности заложения протекторов:
Р=П∙Д=3,14∙27=84,78 м.
Д окружности определяется из условия, что расстояние от протектора до защищаемого сооружения должно быть не менее 3 м.
Расстояние между протекторами, укладываемыми вокруг резервуара
84,78 м: 13

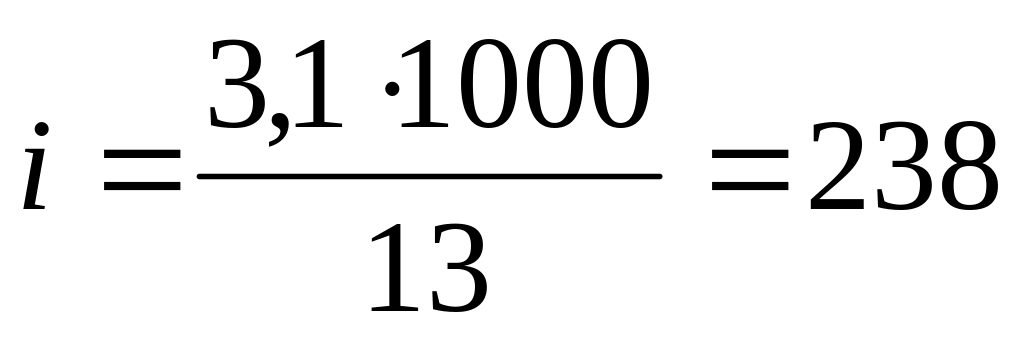

м.
Протекторы помещаются в грунт ниже поверхности на 10-15 см и соединяются с днищем резервуара проводниками.
