Эксплуатация подогревателей
Теплоноситель, особенно водяной пар, необходимо впускать в подогреватель постепенно, во избежание гидравлических ударов, для чего вентили на вводах открываются медленно.
Во время подогрева необходимо следить за температурой нефтепродукта, его уровнем, не допускать обнажение подогревателя.
При прекращении подогрева паровые подогреватели продувают паром, после чего их выключают.
Обнаружение в конденсате нефтепродукта, даже следов его, свидетельствует о неисправном состоянии подогревателя. В этом случае необходимо освободить резервуар, удалить из него все остатки нефтепродукта, промыть и после этого приступить к ремонту подогревателя.
При эксплуатации переносных подогревателей в вагонах-цистернах часто приходится сталкиваться с трудностями опускания змеевиков или разогревательных штанг в застывший нефтепродукт. В этих случаях в вагон-цистерну спускают прежде центральный змеевик или штангу и подают пар; грелка разогревая нефтепродукт, постепенно погружается в него. После разогрева центральной зоны спускают в цистерну поочередно боковые грелки.
Подъем и спуск переносных подогревателей и разогревательных штанг производится поворотными кранами-укосинами и ручными лебедками, устанавливаемыми на них.
В случаях, когда центральная грелка не в состоянии разогреть застывший нефтепродукт у сливного клапана вагона-цистерны, последний обогревают снаружи обдувом открытым паром.
При пользовании электрическими грелками необходимо все металлические части эстакады, рельсы и аппаратуру электросети надежно заземлить.
Электрический ток включается только после полного погружения всех электрогрелок в нефтепродукт, слив нефтепродукта при невыключенных грелках (под током) категорически воспрещается; поэтому после окончания подогрева все электрогрелки должны быть вынуты из вагонов-цистерн.
Электроподогрев может поручаться лицам, хорошо знающим правила и условия эксплуатации и обращения с электроаппаратурой.
Вопросы для самоконтроля
Наиболее распространенный теплоноситель.
Конструкции подогревателей, используемых в железнодорожных вагонах-цистернах.
Подогреватели общие и местные, устанавливаемые в резервуарах.
Порядок монтажа подогревателей в резервуарах.
Как обнаружить, что герметичность подогревателя нарушена.
Эксплуатация подогревателей.
Тема 2.8 Насосные станции нефтебаз и их эксплуатация Назначение и типы насосных станций, устройство и нормы проектирования стационарных насосных станций
Насосная станция – один из важнейших объектов нефтебаз – предназначена для перекачки различных нефтепродуктов при их приеме (сливе), отпуске (наливе) и всевозможных внутрискладских операциях.
Насосные станции делятся на стационарные и передвижные, установленные на шасси автомашин и прицепов, на баржах и понтонах (плавучие насосные станции). К стационарным (наземным, подземным, полуподземным) относятся станции, в которых насосы, двигатели, передачи и другое оборудование монтируются на стационарных фундаментах и опорах и располагаются, как правило, в зданиях. В комплекс оборудования стационарных насосных входят:
- насосы с трубопроводной обвязкой:
- узлы задвижек;
- детали трубопроводных коммуникаций;
- электрооборудование;
- электропусковая и контрольно-измерительная аппаратура;
- оборудование автоматизации;
- вентиляционные устройства;
- освещение;
- отопление;
- водопровод и канализация.
Материалы стен, покрытий и полов должны обладать соответствующей степенью огнестойкости в зависимости от категории нефтебазы и перекачиваемых нефтепродуктов. В зданиях насосных сооружают бесчердачные покрытия. Полы насосных делаются из материалов, не впитывающих нефтепродукты и обеспечивающих хорошее смывание различных нефтепродуктов (метлахской плитки, бетон с поверхностным железнением и др.). В полах устраиваются стоки, соединяемые с промышленной канализацией через гидравлические затворы. Двери и окна насосных должны открываться наружу.
В одном здании следует объединять помещения насосной станции, трансформаторной подстанции напряжением до 10 кВ, распределительных устройств, станции катодной защиты трубопроводов, пункта установки контрольно-измерительных приборов и средств автоматического управления технологическими процессами, ремонтной мастерской и вентиляционной камерой, а также бытовые помещения для обслуживающего персонала. Указанные помещения должны отделяться друг от друга несгораемыми стенками с пределом огнестойкости не менее 1 часа.
При расположении узлов задвижек вне заданий расстояние от ближайшей задвижки до стены здания с проемами должно быть не менее 3 м, до стены здания без проемов – 1 м.
Несгораемая пристройка, в которой расположены узлы задвижек, должна отделяться от помещения насосной несгораемой стеной с пределом огнестойкости 1 час и иметь самостоятельный выход наружу. Дверной проем между помещением насосной и узлом задвижек следует заполнять самозакрывающейся противопожарной дверью с пределом огнестойкости 0,75 часа.
В местах расположения узлов задвижек следует предусматривать в полу лоток для отвода производственных стоков в закрытый сборник.
В продуктовых насосных станциях ширина проходов между выступающими частями насосов должна быть не менее 1 м. При установке насосов шириной до 0,6 м и высотой до 0,5 м ширину проходов допускается уменьшать до 0,7 м.
Вне помещений или площадок насосных станций на всасывающих и нагнетательных трубопроводах должны быть установлены аварийные задвижки на расстоянии 10-50 м от насосной. В качестве аварийных могут использоваться задвижки у сливо-наливных устройств или на технологических трубопроводах, если они расположены на расстоянии не более 50 м от насосной.
В местах прохода труб через внутренние стены насосных станций следует предусматривать уплотняющие устройства (сальники). Валы, соединяющие двигатели с насосами, в местах прохода через стены должны иметь сальниковые уплотнения.
При установке в одном помещении насосов для перекачки нефтепродуктов с различными температурами вспышки паров насосная и все виды оборудования в ней должны отвечать требованиям, предъявляемым к этим устройствам при перекачке жидкостей с наиболее низкой температурой вспышки паров.
Электрооборудование и электроосвещение насосных станций во всем должны соответствовать «Правилам устройства электроустановок» (ПУЭ).
В насосных, перекачивающих легковоспламеняющиеся жидкости, пусковые электроприборы, выключатели, телефонные аппараты должны быть во взрывобезопасном исполнении или устанавливаться в изолированных от операционного зала помещениях. Освещение насосных станций устраивают только электрическое, внутреннее, во взрывобезопасном исполнении.
Правильное устройство освещения и достаточная освещенность способствуют наибольшей безопасности труда и предотвращают аварии. При устройстве внутреннего освещения насосных допускается общая освещенность не менее 30 лк. Местное освещение, устраиваемое для электродвигателей и насосов не менее 30 лк, для измерительных приборов – не менее 50 лк. В помещениях узлов управления применяется общее освещение должно быть не менее 15 лк.
Насосные станции (особенно предназначенные для перекачки легковоспламеняющихся жидкостей) оборудуют естественной вентиляцией или искусственной с применением взрывобезопасных вентиляционных установок.
Трубопроводы внутри насосных станций располагают так, чтобы обеспечивать доступ для осмотра труб и запорных устройств. Трубопроводы диаметром до 400 мм обычно укладывают в каналы в полу станции, трубы больших диаметров часто размещают на полу, так как устройство каналов для них связано со значительными расходами.
Фундаменты под агрегаты не должны опираться и жестко связываться с частями заданий и сооружений во избежание передачи вибрации основным элементам зданий или сооружений.
Ширина фундамента должна устраиваться с таким расчетом, чтобы предотвращалась возможность опрокидывания. Угол опрокидывания должен составлять не менее 300.
При установке и монтаже насосов большое значение имеет правильное устройство подвода всасывающих линий, так как неправильный подвод их зачастую является источником неполадок в работе насосов.

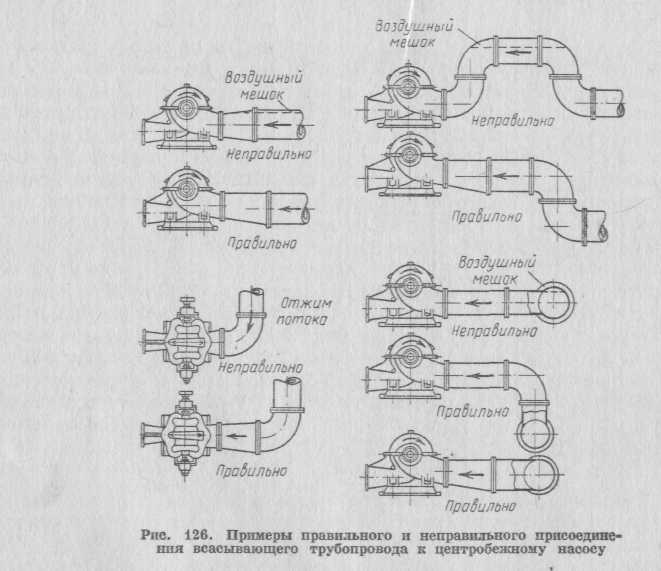

Рис. 43 Примеры правильного и неправильного присоединения всасывающего трубопровода к центробежному насосу
