Резервуар с безмоментной кровлей
Конструктивно резервуар с безмоментной кровлей состоит из плоского днища и цилиндрического корпуса.
Конструктивные особенности
1) В резервуарах с безмоментной кровлей использована идея создания перекрытия из металлической висячей оболочки. В такой оболочке нет изгибающих моментов, а поэтому ее несущая способность при малых толщинах (2,5-3,0 мм) достаточна, чтобы без жестких конструкций перекрытия обеспечить герметичность резервуара.
2) Цилиндрический корпус по верхнему обвязочному уголку оборудован кольцевым коробчатым каркасом жесткости. Кольцевой коробчатый каркас обеспечивает жесткость цилиндрической оболочке резервуара, и для резервуаров емкостью 2000-5000 м3 состоит из трех колец угловой стали и верхнего обвязочного кольца корпуса резервуара, соединенных между собой планками из полосовой или уголковой стали. Верхняя площадка каркаса жесткости покрыта 4-миллиметровой листовой сталью.

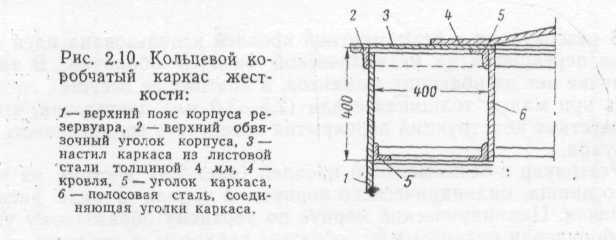

Рис. 14 Кольцевой коробчатый каркас жесткости:
1 – верхний пояс корпуса резервуара; 2 – верхний обвязочный уголок корпуса; 3 – настил каркаса из листовой стали толщиной 4 мм; 4 – кровля; 5 – уголок каркаса; 6 – полосовая сталь, соединяющая уголки каркаса
3) В центре днища установлена телескопическая опорная колонна, на верху которой имеется конический металлический зонт. Оболочка кровли в центре опирается на зонт, а по периферии – на кольцевой коробчатый каркас.
Телескопическая опорная колонна для резервуара емкостью 5000 м3 состоит из опорной плиты (1200х1200х8 мм), которая уложена в центре днища и на прихватках соединена с днищем. На опорной плите установлен направляющий стакан, изготовленный из стальной трубы 426х10 и приваренный к опорной плите основанием и закреплен дополнительно косынками.

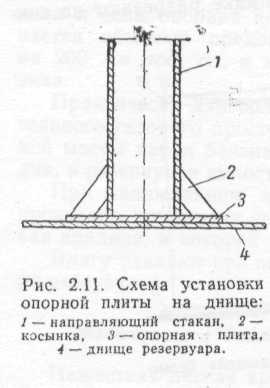

Рис. 15 Схема установки опорной плиты на днище:
1 – направляющий стакан; 2 – косынка; 3 – опорная плита; 4 – днище резервуара.

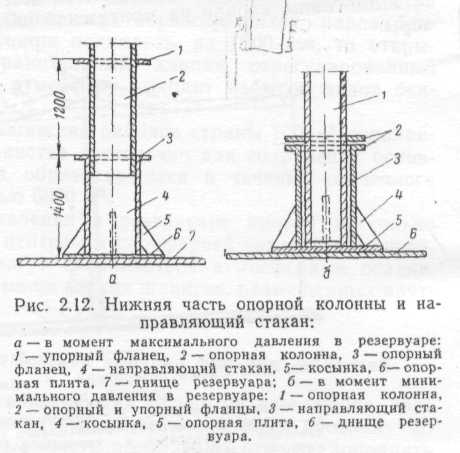

Рис. 16 Нижняя часть опорной колонны и направляющий стакан:
а – в момент максимального давления в резервуаре: 1 – упорный фланец; 2 – опорная колонна; 3 – опорный фланец; 4 – направляющий стакан; 5 – косынка; 6 – опорная плита; 7 – днище резервуара;
б – в момент минимального давления в резервуаре: 1 – опорная колонна; 2 – опорный и упорный фланцы; 3 – направляющий стакан; 4 – косынка; 5 – опорная плита; 6 – днище резервуара.
Верхний срез стакана окаймлен опорным фланцем, на который при минимальном давлении в резервуаре ложится упорный фланец, приваренный к колонне на высоте 1200 мм от нижнего среза.
На вершине опорной колонны, кроме упорного фланца, имеется металлический зонт. Высота опорной колонны равна высоте корпуса резервуара плюс 1,0 – 1,5 м для образования конусности кровли.

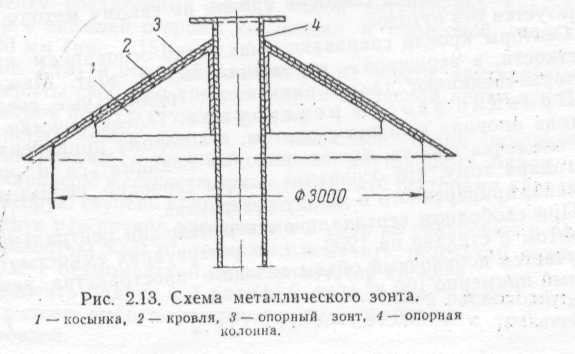

Рис. 17 Схема металлического зонта:
1 – косынка; 2 – кровля; 3 – опорный зонт; 4 – опорная колонна.
Принцип работы резервуара. Телескопически расположенная опорная колонна с зонтом, к которому приварена нежесткая оболочка кровли, может свободно подниматься и опускаться благодаря тому, что основание опоры свободно скользит внутри стакана, приваренного к днищу резервуара.

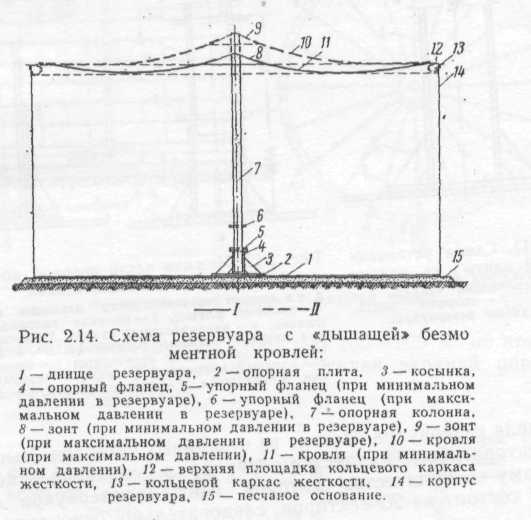

Рис. 18 Схема резервуара с «дышащей» безмоментной кровлей:
1 – днище резервуара; 2 – опорная плита; 3 – косынка; 4 – опорный фланец; 5 – упорный фланец (при минимальном давлении в резервуаре); 6 – упорный фланец (при максимальном давлении в резервуаре); 7 – опорная колонна; 8 – зонт (при минимальном давлении в резервуаре); 10 – кровля (при максимальном давлении в резервуаре); 10 – кровля (при максимальном давлении в резервуаре); 11 кровля (при минимальном давлении в резервуаре); 12 – верхняя площадка кольцевого каркаса жесткости; 13 – кольцевой каркас жесткости; 14 – корпус резервуара; 15 – песчаное основание.
При свободном вертикальном перемещении центральной опоры с зонтом в стакане на 1200 мм (в резервуарах емкостью 5000 м3) получается добавочный объем газового пространства резервуара, равный примерно 100 м3.
Если 100 м3 дополнительного объема газового пространства недостаточно для размещения всех образовавшихся паров нефтепродукта и если опорная колонна поднялась на 1200 мм, то открывается обычный предохранительный клапан, отрегулированный на 200 мм вод. ст., и в атмосферу выходит избыток паров нефтепродукта.
Резервуары с безмоментной кровлей разной емкости (до 5000 м3) эксплуатируются на многих нефтебазах. Опыт эксплуатации показал, что по всему контуру кровля имеет небольшую жесткость, вследствие чего она прогибается с образованием круговой впадины, которая является местом скопления атмосферных осадков, вызывающих коррозию металла. Кроме того, недостаточная жесткость кровли затрудняет расположение на ней оборудования.
