1. Лабораторная работа №1Операционная система ms-dos (Консоль Windows).

Задания:

1. Посмотрите какая операционная система установлена на вашем ПК.

2. Просмотрите дерево каталогов на диске С:.

3. Зайдите в папку TEMP на диске С:.

4. Создайте в папке TEMP каталог IIT.

5. Создайте в каталоге IIT каталог IT.

6. Создайте в каталоге IT два текстовых файла.

7. Сравните содержимое этих файлов с игнорированием регистра символов.

8. Соедините два ваших текстовых файла в один.

9. Просмотрите содержимое полученного файла на экране.

10. Просмотрите содержимое каталога IT.

11. Переименуйте каталог IT на AGTU.

12. Перенесите соединенный текстовый файл в каталог C:\temp и поставьте ему атрибут «только чтение».

13. Удалите каталог AGTU.

14. Скопируйте каталог IIT в каталог C:\PROGRAMS\TP.

15. Проверьте диск на наличие ошибок.

16. Создайте виртуальный диск к каталогу C:\temp.

17. Удалите этот виртуальный диск.

18. Измените вид приглашения DOS.

Решение: для начала откроем командную строку. Открыть её можно с помощью последовательности команд: Пуск – Выполнить – В открывшимся окне написать cmd и нажать Enter. Аналогичный же вариант – комбинацией клавиш Win+R и ввести cmd. Откроется окно командной строки (Рисунок 1.1).

Рисунок 1.1 – Командная строка

Для просмотра данных об установленной операционной системе (ОС) на данном пк следует ввести в окно командной строки команду VER и нажать Enter.После ввода команды строкой ниже будет выведена информация о версии ОС.

Для просмотра древа каталогов на диске C: следует воспользоваться командой tree. В строке будет надпись: C:/>. Далее – вводим команду tree. Начнется формирования древа каталога (это может занять некоторое время, если у вас не столь высокая производительность компьютера).

Для того, чтобы перейти в папку TEMP на диске C: следует опять-таки использовать команду cd (changedirectory).Команда cd имеет значение переход в другую директорию (папку). Структура команды:cd [Название диска]:\[Название каталога]Исходя из этого для перехода в папку temp на диске c: следует ввести следующую последовательность команд: cd c:\temp.

Создание новой папки возможно благодаря команде md (makedirectory).Наша цель: создать папку iit в папке temp. Прописываем сие: mdiit. Далее нужно создать папку it в ново созданной папке iit. Но так как наш указатель находится в папке temp, то при написании той же последовательности команд, что и в пункте 4, то новая папка it будет создана в каталоге temp. Для создания каталога в другом разделе, не находясь в этом разделе (например, вы находитесь в c:\windows\ а вам нужно создать папку studyв каталоге c:\un\) нужно прописать команду по следующей структуре: md [Название диска]: \[Путь]\ [Название папки]\. Следовательно, следует ввести md c:\temp\iit\it.

В командной строке также возможно создание простых текстовых файлов.За сие отвечает команда copycon. После ввода команды следует ввести содержание текстового файла. Для завершения создания и сохранения файла нужно нажать ctrl + z. Такую процедуру следует повторить 2 раза (Рисунок 1.2).

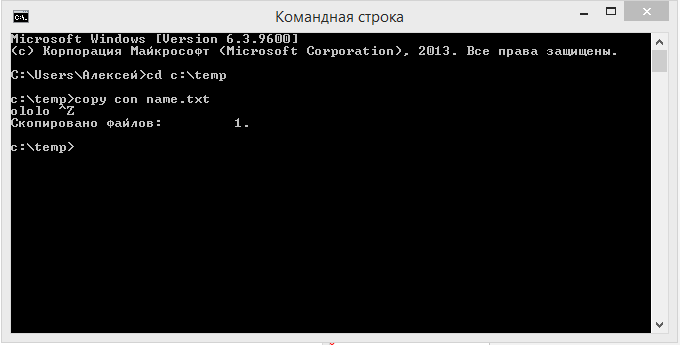

Рисунок 1.2 – Использование CopyCon

Также в командной строке возможно сравнение двух файлов с использованием разного рода параметров. Для этого есть команда fc. В нашем случае нужный нам параметр – игнорирование регистра символов. Список всех параметров данной команды можно узнать с помощью ввода в командную строку fc/? также там можно узнать структуру команды.Для сравнения следует написать в командую строку следующее: fc /c c:\temp\iit\it\ [Название вашего текстового файла 1] c:\temp\iit\it\ [Название вашего текстового файла 2]и нажать кнопку Enter.

Для соединения двух текстовых файлов в один требуется использовать команду copy с определённым параметром. В нашем случае это параметр - + между файлами. Запись команды будет выглядеть таким образом c:\temp\iit\it>copy [Название файла 1].txt+ [Название файла 2].txt [Название нового файла].txt (Рисунок 1.3)

Чтобы просмотреть содержимое текстового файла существует команда type. Пример написания команды: c:\>type c:\temp\name.txt (Рисунок 1.3).

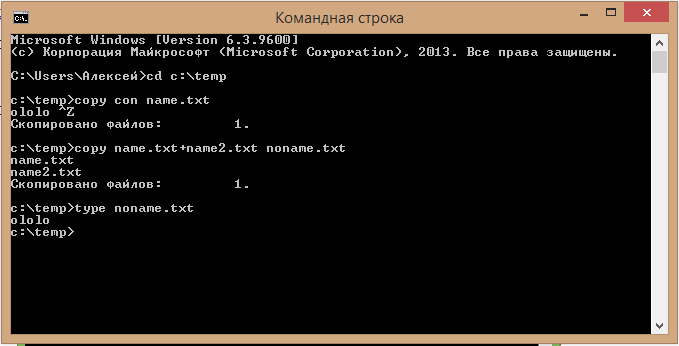

Рисунок 1.3 – Соединение файлов и вывод содержимого

Для просмотра содержимого каталога следует использовать команду dir(Рисунок 1.4).

Рисунок 1.4 – Просмотр дерева каталога

Для того, чтобы переименовать файл или каталог следует воспользоваться командой rename (ren – сокращенный вариант).Структура написания команды: rename [путь до файла\каталога] [новое название].

Для перемещения файлов и каталогов необходимо пользоваться командой move. c:\temp\iit\agtu>movename_new.txtc:\temp\ - наша команда.

Для назначения атрибута для файла используется команда ATTRIB. Полный список атрибутов можно просмотреть с помощью команды attrib /? .Наш атрибут – только чтение – параметр +R (Рисунок 1.5).

Рисунок 1.5 – Перемещение и создание атрибута

Для удаления каталога существует команда rd (removedirectory). Для удаления каталога agtu следует написать следующее: c:\temp\>rd c:\temp\iit\agtu\Для копирования каталога iit в каталог c:\programms\tp следует использовать команду xcopy, которая отвечает за копирование каталогов и структур каталогов.Наша запись: >xcopy /e /t c:\temp\iit c:\programms\tp\iit, где /e и /t – параметры команды (Рисунок 1.6).

Рисунок 1.6 – Копирование каталога

Для проверки диска или каталогов на наличие ошибок используем команду chkdsk. Следует написать:>chkdks c:\ (данная команда может быть выполнена при наличии полных прав пользователя на данном компьютере) Создание виртуального диска для отдельного каталога возможно благодаря команде subst.>subst k: c:\temp.Для удаление виртуального диска также воспользуемся командой subst но с параметром /d (удаление ранее созданного диска)subst k: /d

Изменение вида приглашения DOS возможно с помощью команды prompt (Рисунок 1.7).

Рисунок 1.7 – Изменение приглашения
