15 Розрахунок першого східця економайзера
Розрахунок ведеться з урахуванням температур на виході і вході в східець.
Дані розрахунку заносяться до таблиці 15.1
Таблиця 15.1- Розрахунок першого східця економайзера.
Величина |
Одиниці вимірювання |
Розрахунок |
||
Найменування |
Позначення |
Розрахункова формула |
||
Температура газів на вході в східець |
|
Із розрахунку другого східця повітропідігрівача |
|
276 |
Ентальпія газів на вході в східець |
|
Те ж |
|
5120,7 |
Температура газів на виході зі східця |
|
Із розрахунку першого східця повітропідігрівача |
|
226 |
Ентальпія газів на виході зі східця |
|
Те ж |
|
4289,7 |

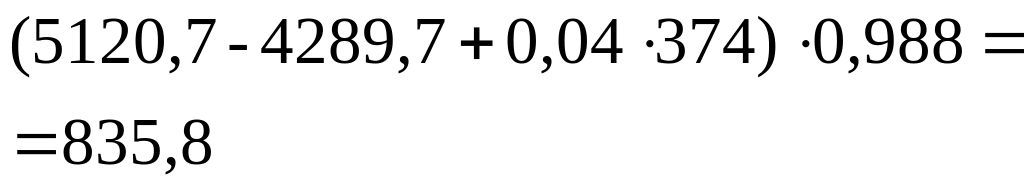

Кількість теплоти віддана газам |
|
|
|
|
16 Розрахунок нев’язки теплового балансу.
Нев’язка теплового балансу розраховується з урахуванням кількостей теплоти, які були прийняті поверхнями нагрівання фестону, перегрівача і конвективних поверхонь.
Таблиця 15.1-Розрахунок нев’язки теплового балансу.
Величина |
Одиниці вимірювання |
Розрахунок |
||
Найменування |
Позначення |
Розрахункова формула |
||
Розрахунок температури гарячого повітря |
|
Із розрахунку повітропідігрівача |
|
340 |
Ентальпія гарячого повітря |
|
Те ж |
|
4395,2 |
Кількість теплоти,що вноситься в топку повітрям |
|
|
|
(1.12-0.05-0)*4395,2+(0.05+0)*374= =4721,6 |

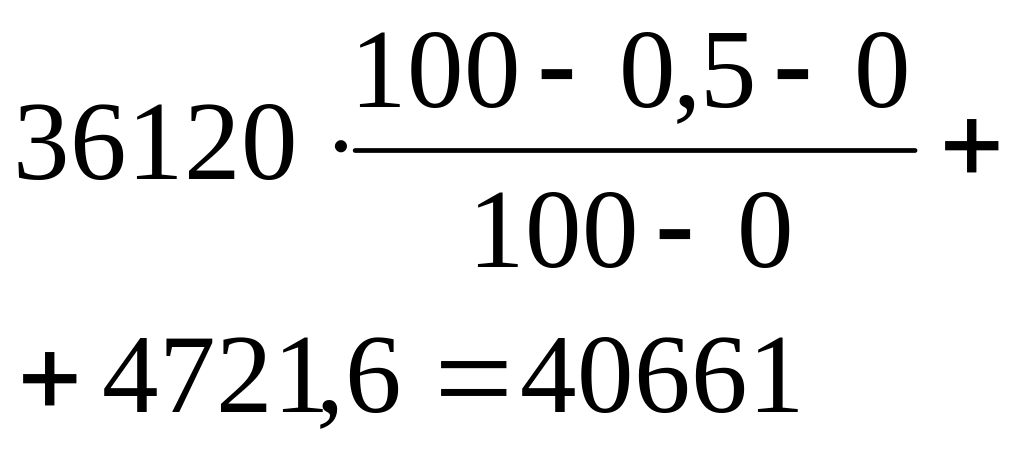

Корисне тепловиділення в топці |
|
|
|
|

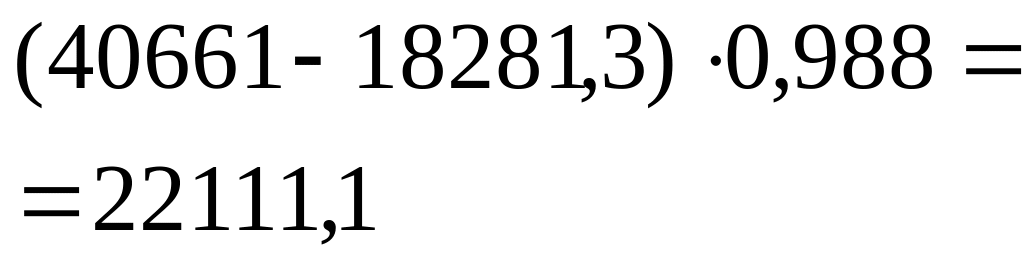

Променеве тепло сприйняття в топці |
|
|
|
|

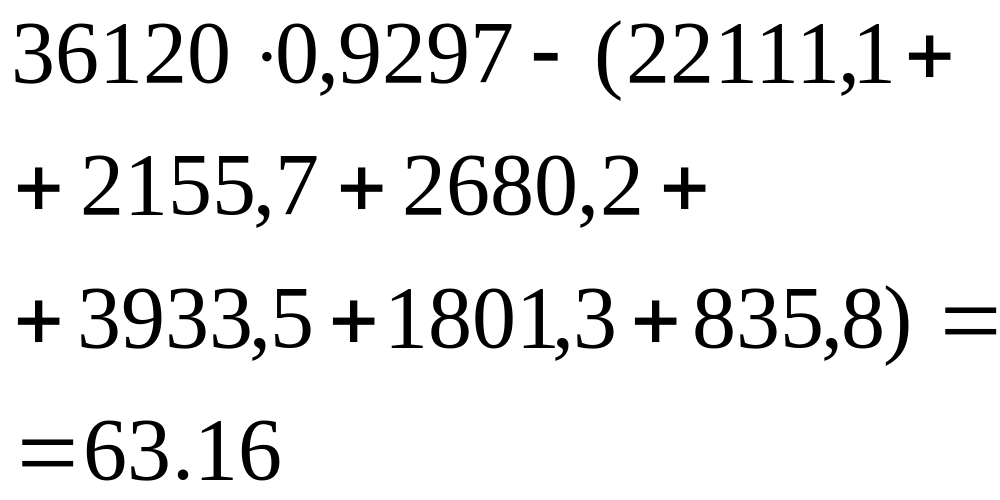

Розрахункова нев’язка теплового балансу |
|
|
|
|
Нев’язка |
|
|
|
|
Отриманий відсоток нев’язки, складає 0,21% і не перевищує допустимий відсоток.Отже можна зробити висновок,що тепловий розрахунок котельної установки зроблено вірно.
42
Висновки
У даному курсовому проекті був проведений розрахунок котельного агрегату ТП-35У, який працює на природному газі.
Був прорахований повірочний розрахунок, окремих частин парогенератора, а саме : топки, фестона, пароперегрівника, водяного економайзера, повітропідігрівника. Також був здійснений розрахунок теплового балансу котла та нев'язка.
При розробці проекта реконструкції парогенератора в зв’язку з переводом його на інший вид палива необхідна зміна цілого ряду елементів агрегату. Але основні частини парогенератора та його загальне компонування зберігається, а реконструкцію тих елементів, які необхідно змінити змінюємо так, щоб по можливості зберегти основні вузли та деталі парогенератора.
При роботі на газі значно покращуються експлуатаційні показники парогенератора. Відпадає необхідність в тепловій підготовці палива та золовидалення. Покращується обслуговування агрегату та екологічні показники роботи, а також умови праці робітників.
Загальна нев’язка дорівнює 0,21 %, що не перевищує
нормативну, яка складає 0,5%, отже розрахунок вважаємо проведеним вірно
