2. Теория

2.1 Измерение частоты при помощи синусоидальной развертки

Синусоидальная развертка применяется для измерения частоты, фазового сдвига, параметров модулированных колебаний и других величин.

Измерение частоты по интерференционным фигурам (Лиссажу) возможен только для сигналов синусоидальной формы.

Измеряемый сигнал f_x подают на канал вертикального отклонения (КВО), а сигнал меры известной частоты f_o – на вход канала горизонтального отклонения (КГО) для образования из него развертки (рис.6.1).

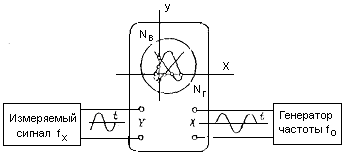

Рисунок 6.1 – Схема измерения частоты по фигурам Лиссажу

Медленным изменением частоты меры (образцового генератора) получают на экране простейшую фигуру Лиссажу. При измерениях рекомендуется стремиться к получению простейшей интерференционной фигуры – эллипса, для которой f_x = f_o. Форма и наклон эллипса являются признаками фазового сдвига между отклоняющими напряжениями (табл.6.1).

При этом отношение частот сравниваемых сигналов определяют путем подсчета числа пересечений фигуры, мысленно проведенных горизонтальной и вертикальной линий, не проходящих через узлы фигуры.

Для неподвижного изображения фигуры справедливо соотношение

N_г ∙ f_o = N_в ∙ f_x,

где N_г и N_в - количество пересечений фигуры с горизонтальной и вертикальной линиями, соответственно.

Из проведенного равенства определяется частота измеряемого сигнала

(6.1)

Из (6.1) следует, что точность определения частоты сигнала зависит от погрешности образцового генератора.

Примеры фигур Лиссажу приведены в таблице 6.1.

Измерение частоты импульсных сигналов по числу изображений на линейной развертке производят при подаче измеряемого сигнала в КВО. Сигнал образцового генератора при этом подается на вход КГО для образования развертки. Медленным изменением частоты f_o добиваются получения на экране ЭО одного или n изображений импульсных сигналов. Тогда, частота импульсов будет равна

(6.2)

Таблица 6.1 – Фигуры Лиссажу

2.2 Измерение частоты при помощи круговой развертки

Для измерения частоты и фазового сдвига используется круговая (эллиптическая) развертка, полученная на основе синусоидальной. Для этого на входы осциллографа У и Х подаются гармонические сигналы от образцового генератора, но сдвинутые по фазе на 90^о с помощью RC цепочки. На экране появляется окружность или эллипс – линия круговой развертки (рис.6.2,а). В течение периода развертывающего напряжения светящееся пятно делает один оборот по окружности, т.е. число оборотов в секунду равно частоте развертывающего напряжения. Входной сигнал подается на модулятор яркости ЭО через канал Z.

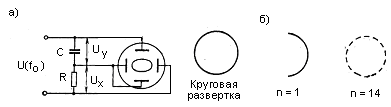

Рисунок 6.2 – Схема получения круговой развертки (а) и изображение

на экране при n = 1 и n = 14 (б)

При положительной полуволне входного сигнала изображение круга становится ярким, при отрицательной исчезает. При совпадении частот f_x = f_o на экране появляется только половина круга (рис.6.2,б). Если частоты не совпадают, то количество штрихов в круге говорит о превышении исследуемой частоты над круговой (образцовой) в n раз.

3. Порядок выполнения работы

1) Осуществить запуск программы LabVIEW и открыть файл «Измерение частоты.vi» (рис.6.3).

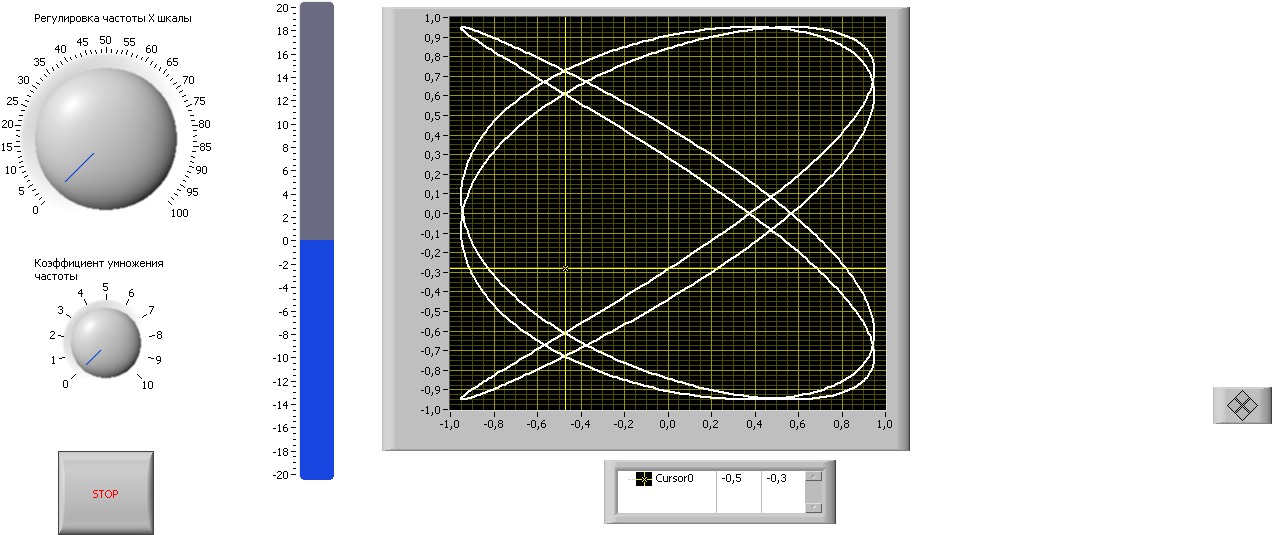

Рисунок 6.3 – Лицевая панель лабораторного стенда в LabVIEW

2) В программе на входе У уже задана частота f_Х. Переключатель «Умножитель частоты» установить в положение 1. Плавно изменяя частоту на входе Х в сторону увеличения, добиться неподвижной фигуры. Нажать кнопку «STOP».

3) Снять копию экрана осциллографа и по формуле (6.1) рассчитать неизвестную частоту f_Х входного сигнала.

4) Переключатель «Умножитель частоты» установить в положение 2. Плавно изменяя частоту на входе Х в сторону увеличения, добиться неподвижной фигуры.

5) Снять копию экрана осциллографа и по формуле (6.1) рассчитать неизвестную частоту f_Х входного сигнала.

4. Задание

Определить частоты входного сигнала по методу синусоидальной развертки с помощью фигур Лиссажу.

5. Содержание отчета

- цель работы;

- схема;

- копии осциллограмм;

- расчет;

- выводы.

6. Контрольные вопросы

1) В чем заключается принцип действия ЭО?

2) Чем отличается непрерывная от ждущей развертки?

3) В каких случаях применяется синусоидальная развертка?

4) Как определяется частота импульсов?

5) Что такое круговая (эллиптическая) развертка?

6) Для каких сигналов применимы фигуры Лиссажу?
