3.1. Следы прямой
Прямая общего положения пересекает все три плоскости проекций.

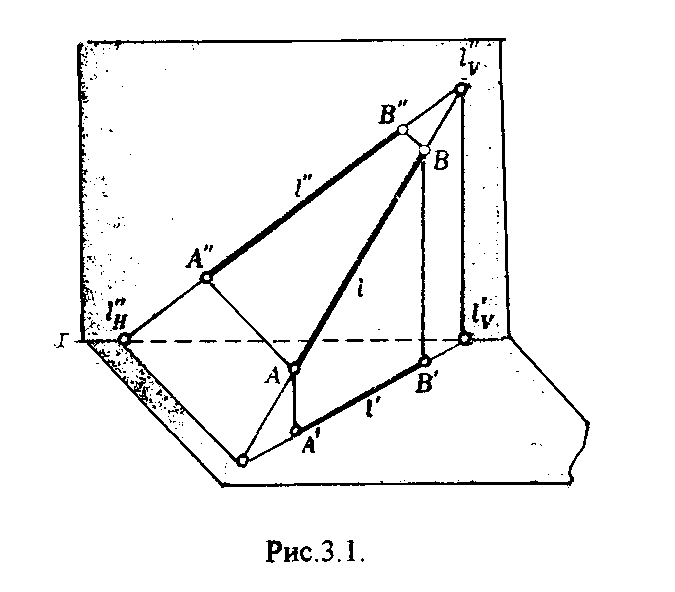

Точку пересечения (встречи) прямой с плоскостью проекции называют следом прямой. Точка пересечения прямой 1 с горизонтальной плоскостью проекций называется горизонтальным следом прямой lh, с фронтальной - фронтальным следом прямой lv, с профильной - профильным следом прямой lw (рис.3.1.).
lH, 1H", 1H, lv', lv", lv'", lW', lw", lw'" - соответственно горизонтальная, фронтальная, профильная проекции следов 1H, lv , lw. Очевидно, что 1Н'= 1H", lv"= lv , lw'"= lW.

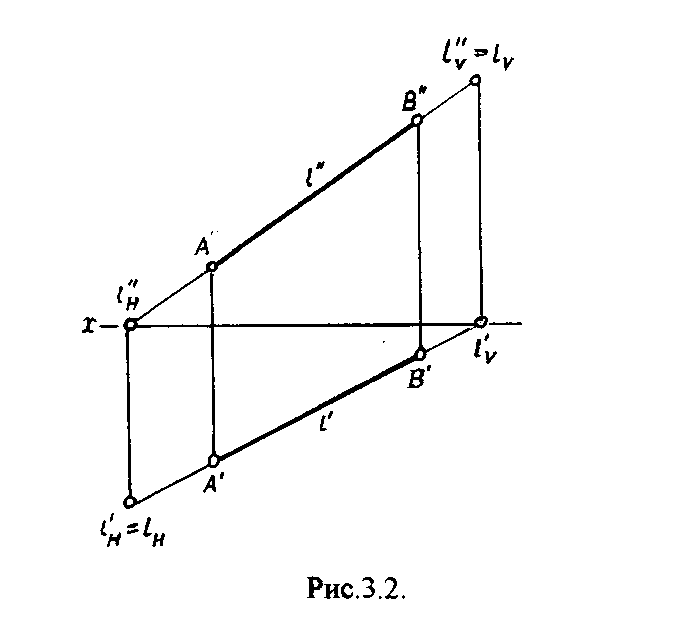

Чтобы построить на чертеже горизонтальный след прямой 1 (рис.3.2.), надо продолжить фронтальную проекцию прямой 1 до пересечения с осью х в точке 1н", затем, используя принцип принадлежности точки прямой достроить 1Н'.
Для построения фронтального следа прямой 1 надо продлить горизонтальную проекцию прямой 1 до пересечения с осью х в точке lv' и достроить по соответствующим линиям связи lV".
Аналогично строится профильный след прямой 1. Для этого продолжают либо фронтальную проекцию прямой I до пересечения с осью z в точке lW", либо горизонтальную проекцию 1 до пересечения с осью у в точке lW' и по соответствующим линиям связи достраивают недостающие проекции.
3.2. Прямые частного положения
Прямая может занимать по отношению плоскостям проекций частное положение:
а) параллельное плоскости проекции;
б) перпендикулярное плоскости проекции;
в) принадлежность плоскости проекции.
3.2.1. Прямые уровня

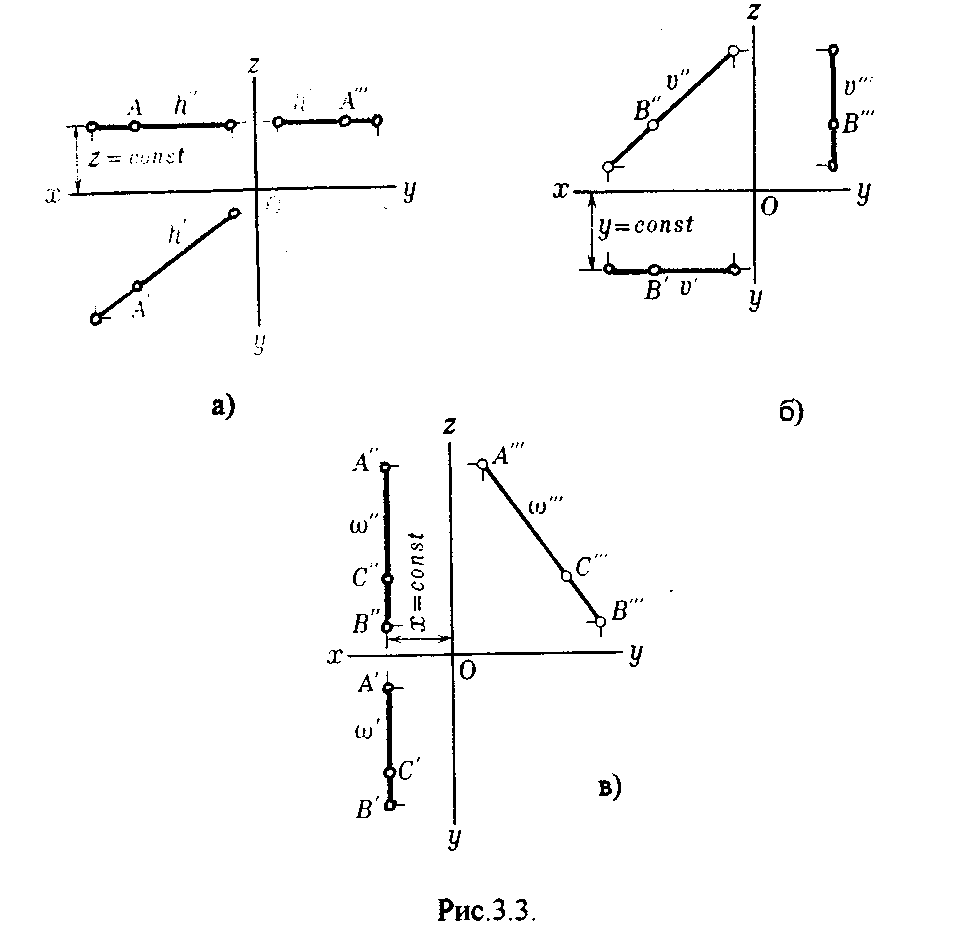

Прямые, параллельные плоскости проекций, называются прямыми уровня (рис.3.3.).
Горизонталь - прямая, параллельная горизонтальной плоскости проекций (рис.3.3.а.).
Фронталь - прямая, параллельная фронтальной плоскости проекций (рис.3.3.б.).
Профильная прямая - прямая, параллельная профильной плоскости проекций (рис.3.3.в.).
3.2.2. Проецирующие прямые

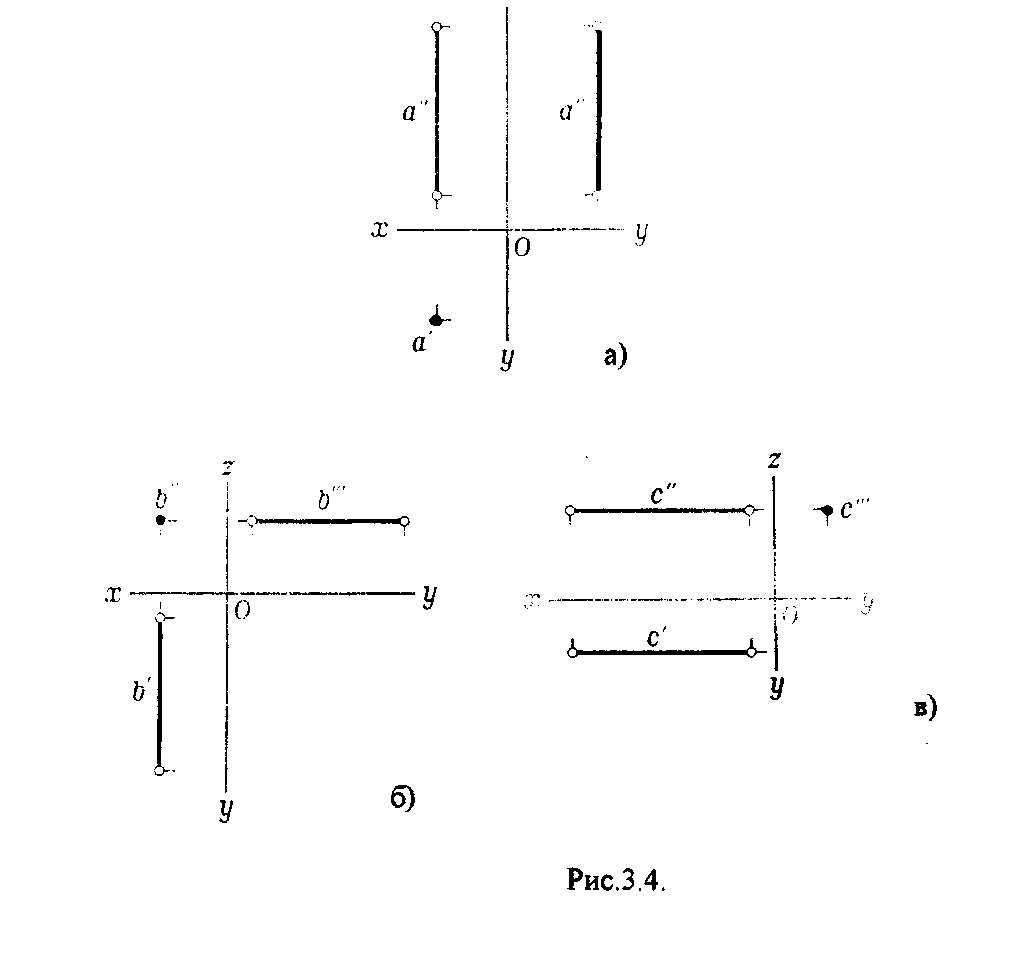

Прямые, перпендикулярные какой-либо плоскости проекции, называются проецирующими прямыми (рис.3.4.).
Прямые, перпендикулярные горизонтальной плоскости проекций, называются горизонтально — проецирующими прямыми (рис.ЗАа.).
Прямые, перпендикулярные фронтальной плоскости проекции, называются фронтально-проецирующими прямыми (рис.3.4.6.),
Прямые, перпендикулярные профильной плоскости проекций, называются профильно - проецирующими прямыми (рис.3.4.в.).
Октанты
|
Знаки координат
|
||
X
|
У
|
z
|
|
I
|
+
|
+
|
+
|
II
|
+
|
—
|
+
|
III
|
+
|
-
|
—
|
IV
|
+
|
+
|
—
|
V
|
—
|
+
|
+
|
VI
|
-
|
-
|
+
|
VII
|
_
|
-
|
—
|
vni
|
-
|
+
|
-
|
Это частный случай прямых уровня.
Характерным признаком таких прямых является принад-лежность двух проекций прямой координатным осям. На рис.3.5. показаны проекции прямых 1, т, п. Прямая 1 принадлежит горизонтальной плоскости проекции (рис.3.5.а.), прямая m –фрон-тальной плоскости проекции (рис.3.5.б.), прямая n -профильной плоскости проекции (рис. З.5.в.).
