Усилители на полевых транзисторах

Усилители на полевых транзисторах обладают существенно больших входным сопротивлением по сравнению с усилителями на полярных транзисторах. Наиболее часто используют схемы, показанные на рисунках:

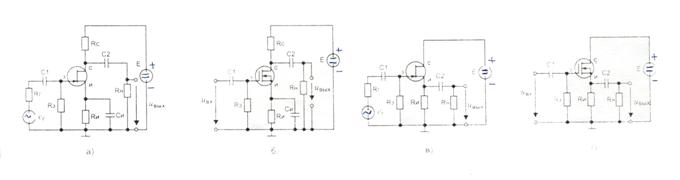

Схемы (а) и (б) – с общим истоком, (в) и (г) – с общим стоком

Ток во входной цепи составляет величину 10^-9…10^-12А для схем (а) и (в). Для схем (б) и (г) этот ток в 10³ раз меньше. Назначение С1, С2 и С_итакое же, как С1, С2, С_э в усилителях на биполярных транзисторах. Величина R_з назначается большой величины до нескольких МОм, оно определяет входное сопротивление усилителя.

Усилители с общим истоком имеют коэффициент усиления по напряжению порядка нескольких единиц. Имеют наибольшее распространение.

Усилители с общим стоком (стоковые повторители) имеют коэффициент усиления по напряжению меньше единицы, высокое входное сопротивление, низкое выходное сопротивление.
