Тиристоры
Тиристор является полупроводниковым прибором с тремя и более электронно-дырочными p-n-переходами. Они, в основном, применяются в качестве электронных ключей. В зависимости от числа внешних выводов они подразделяются на тиристоры с двумя внешними выводами – динисторы и тиристоры с тремя выводами – тринисторы. Для обозначения тиристоров принят буквенный символ VS.
Наверх
Устройство и принцип работы динистора

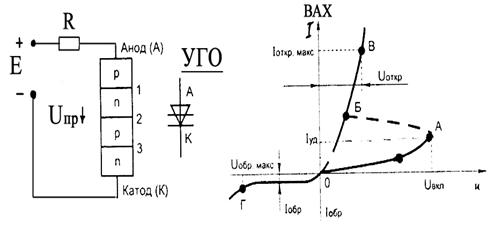

Структура, УГО и ВАХ динистора приведены на рисунке:
Внешняя p-область называется анодом (А), внешняя n-область называется катодом (К). Три p-n перехода обозначены цифрами 1, 2, 3. Структура динистора 4-х-слойная – p-n-p-n.
Питающие напряжение Е подаётся на динистор таким образом, что 1 из 3 переходы открыты и их сопротивления незначительны, а переход 2 закрыт и все питающие напряжение Uпр приложено к нему. Через динистор протекает небольшой обратный ток, нагрузка R отключена от источника тока питания Е.
При достижении критического напряжения, равному напряжению включения Uвкл переход 2 открывается, при этом все три перехода 1, 2, 3 будут находится в открытом (включенном) состоянии. Сопротивления динистора падает до десятых долей Ома.
Напряжение включения составляет величину нескольких сотен вольт. Динистор открывается, и через него протекают значительные по величине токи. Падение напряжения на динисторе в открытом состояние составляет 1-2 вольта и мало зависит от величины протекающего тока, величина которого равна τa ≈ E / R, а UR ≈ E, т.е. нагрузка подключена к источнику питания Е. Напряжение на динисторе, соответствующее предельно допустимую точку Iоткр.max, называется напряжением открытого состояния Uокр. Предельный допустимый ток составляет величины от сотен мА до сотен А. Динистор находится в открытом состоянии, пока протекающий через него ток не станет меньше тока удержания Iуд. Динистор закрывается при уменьшении внешнего напряжения до величины порядка 1В или при перемене полярности внешнего источника. Поэтому такой прибор используется в цепях переходного тока. Точки В и Г соответствуют граничным значениям токов и напряжений динистора. Время восстановления сопротивления перехода 2 после снятия питающего напряжения составляет порядка 10-30 мкс.
Динисторы по своему принципу – приборы ключевого действия. Во включенном состоянии (участок БВ) он подобен замкнутому ключу, а в выключенном (участок ОГ) - разомкнутому ключу.
Наверх
Устройство и принцип работы тиристора (тринистора)
Тринистор является управляемым прибором. Он содержит управляющий электрод (УЭ), подключаемый к полупроводнику р-типа или полупроводнику n-типа среднего перехода 2.

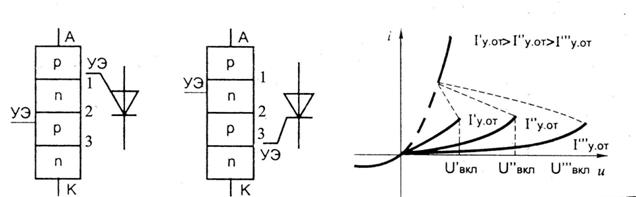

Структура, УГО и ВАХ тринистора (обычно называют тиристором) приведены на рисунке:
Напряжение Uвыкл, при котором начинается лавинообразное нарастание тока, может быть снижено введением неосновных носителей заряда в любой из слоев, прилегающих к переходу 2. В какой мере снижается Uвкл показано на ВАХ. Важным параметром является отпирающий ток управления Iу.от, который обеспечивает переключение тиристора в открытое состояние при напряжениях, меньших напряжения Uвкл. На рисунке показаны три значения напряжение включения UIвкл < Unвкл < Umвкл соответствует трем значениям управляющего тока UIу.от > Unу.от > Umу.от.
Рассмотрим простейшую схему с тиристором, нагруженным на резисторную нагрузку Rн
Iа – ток анода (силовой ток в цепи анод-катод тиристора );
Uак – напряжение между анодом и катодом;
Iу – ток управляющего электрода ( в реальных схемах используют импульсы тока );
Uук – напряжение между управляющим электродом и катодом;
Uпит – напряжение питания.
Для перевода тиристора в открытое состояние не управляющий электрод подается от схемы формирования импульсов кратковременный (порядка нескольких микросекунд) управляющий импульс.
Характерной особенностью рассматриваемого незапираемого тиристора, который очень широко используется на практике, является то, что его нельзя выключить с помощью тока управления.
Для выключения тиристора на практике на него подают обратное напряжение Uак < 0 и поддерживают это напряжение в течении времени, большего так называемого времени выключения tвыкл. Оно обычно составляет единицы или десятки микросекунд.
