Испытания язычкового прибора для измерения механических потерь и динамического модуля упругости твердых полимеров, методом вынужденных резонансных колебаний при исследовании зависимости амплитуды колебаний свободного конца образца

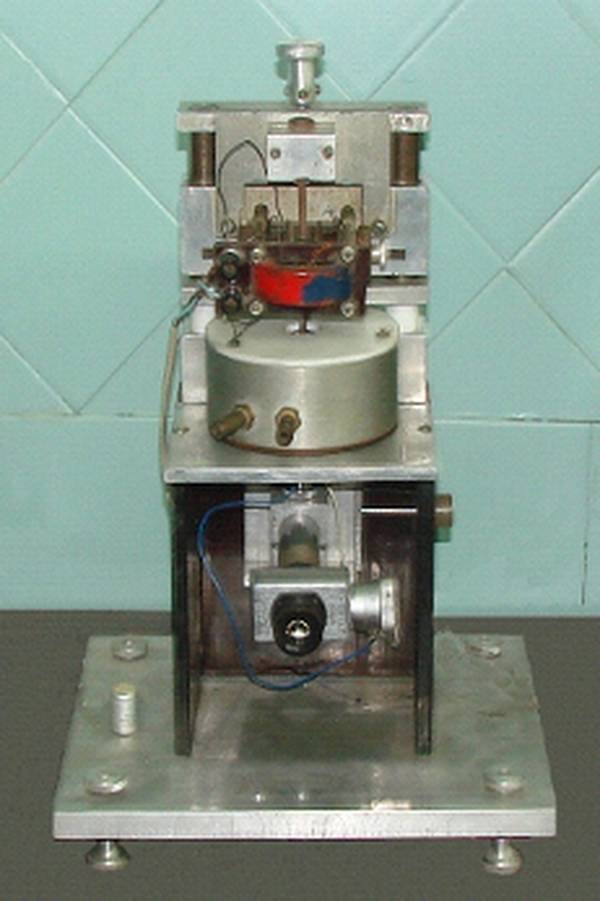

Установка предназначена для изучения механических свойств полимеров и для проведения лабораторных экспресс-анализов методом «ЯП».

Основные характеристики: В комплект установки входят: «ЯП» с термо- и криокамерой, звуковой генератор типа ГЗ-33, регулятор низких температур. Интервал температур от 140 до 500 К. Производит измерения механических потерь и динамического модуля упругости твердых полимеров методом вынужденных резонансных колебаний. Метод вынужденных резонансных колебаний предназначен для исследования динамических механических характеристик высокомодульных композиционных материалов в широком интервале температур. Позволяет исследовать процессы релаксации сложных полимерных композиционных материалов. Интервал частот 100-800 Гц.

Графики температурной зависимости динамического модуля упругости и фактора механических потерь, позволяют судить об особенностях структуры и переходах в сложных композиционных материалах, что дает возможность прогнозировать их свойства в широком интервале температур.

Задачи, решаемые при аттестации установки:

- экспериментальное определение нормированных точностных характеристик установки,

их соответствие требованиям нормативных документов;

- проверка обеспеченности НИО методиками и средствами измерений.

1.3 Перечень характеристик, подлежащих экспериментальному определению

Наименование характеристик	Предел измерений	Примечание
1	2	3
диапазон амплитуд поперечных колебаний образца - (при изменении частоты от 10 Гц до 500 Гц)	(1,5÷4) дел. шкалы (2÷5) дел. Шкалы	Образец 1 Образец 2
диапазон частоты резонанса образца v р	(20÷160) Гц (40÷150) Гц	Образец 1 Образец 2
модуль упругости образца -	(2÷4)·10-9н/м2 (1,5÷6,5)·10-9 н/м2	Образец 1 Образец 2
коэффициент механических потерь tg δ	(0,05÷1) (0,01÷0,5)	Образец 1 Образец 2
погрешность определения частоты резонанса	± 5 %;
погрешность определения модуля упругости	±(3÷5) %
погрешность определения коэффициента механических потерь	±(3÷5) %

Средства измерений, входящие в комплект установки

Наименование средств измерений. Тип, марка, зав. номер	Пределы измерений	Класс точности. Погрешность измерений	Назначение СИ	Прим.
1	2	3	4	5
Милливольтметр Щ 4501 № 4052722	(0÷1800)0 С	±1,5 %	Для измерения и регулировки температуры
Потенциометр КВП-503	(0÷1000)0 С		Обеспечение постоянства заданной температуры
Ртутный термометр ТА-15, ТА-3	(-100 ÷ +20)0 С (0÷450)0 С	Кл.0,5 20 С	Измерение температуры
Звуковой генератор Г3- 33 № 13084	20 Гц ÷200 КГц (0÷6,3) В	± (0,02F + 1) Гц ± (2,5 ÷5) %	Источник синусоидальных электрических колебаний звуковых частот
Оптическая система МОВ-1-15Х № 602590			Визуальное наблюдение поперечных колебаний образца
Регулятор напряжения РНШ	8 А, (0÷220)В	± 5 %	Измерение напряжения
Частотомер-хронометр Ф 5080			Измерение частоты

Испытания необходимо проводить при следующих условиях:

- температура окружающего воздуха- (20 5)⁰ С;

- относительная влажность воздуха - (65 ⁺¹⁵) %;

- атмосферное давление - (100⁺⁶) кПа.

4.2 Режимы функционирования установки:

- интервал частот (10÷500) вГц;

- крепление образца в держателе строго вертикально, зажатая часть образца составляет (3÷4) мм и располагается в кольцевом вырезе в центре термо и криокамеры.

Требования безопасности

5.1 При подготовке и проведении аттестации следует соблюдать требования техники безопасности в соответствии с ГОСТ 12.0.005-84.

5.2 Все элементы установки должны быть надежно заземлены. Надежность заземления должна периодически проверяться в процессе эксплуатации.

5.3 К работе на установке допускаются лица, имеющие первую группу допуска по правилам техники безопасности и технической эксплуатации электроустановок, прошедшие инструктаж на рабочем месте по технике безопасности труда и ознакомленные с настоящим паспортом.
