2 Обмер резьбы

Д ля основных параметров резьбы производится ее обмер с помощью резьбомеров (рисунок 11). Обмер включает в себя определение шага резьбы ‑ для метрической резьбы и числа шагов на дюйм - для резьбы, имеющей профиль дюймов резьбы. На резьбомерах имеется клеймо: М60 - для метрической резьбы, Д55 - для дюймовой.

Обмер резьбы на детали включает определение наружного (для стержня) и внутреннего (для отверстия) диаметра резьбы с помощью штангенциркуля.

Сопоставляя полученные для данного типа резьбы с табличными данными, в соответствующих стандартах, установив направление витков резьбы (правое и левое) и число заходов, получаем исходные данные для обозначения резьбы.

3 Условное изображение резьбы

При изображении резьбы на чертеже в соответствии с ГОСТ 2.311-68 принята условность, когда винтовую линию заменяют двумя линиями - сплошной основной и сплошной тонкой.

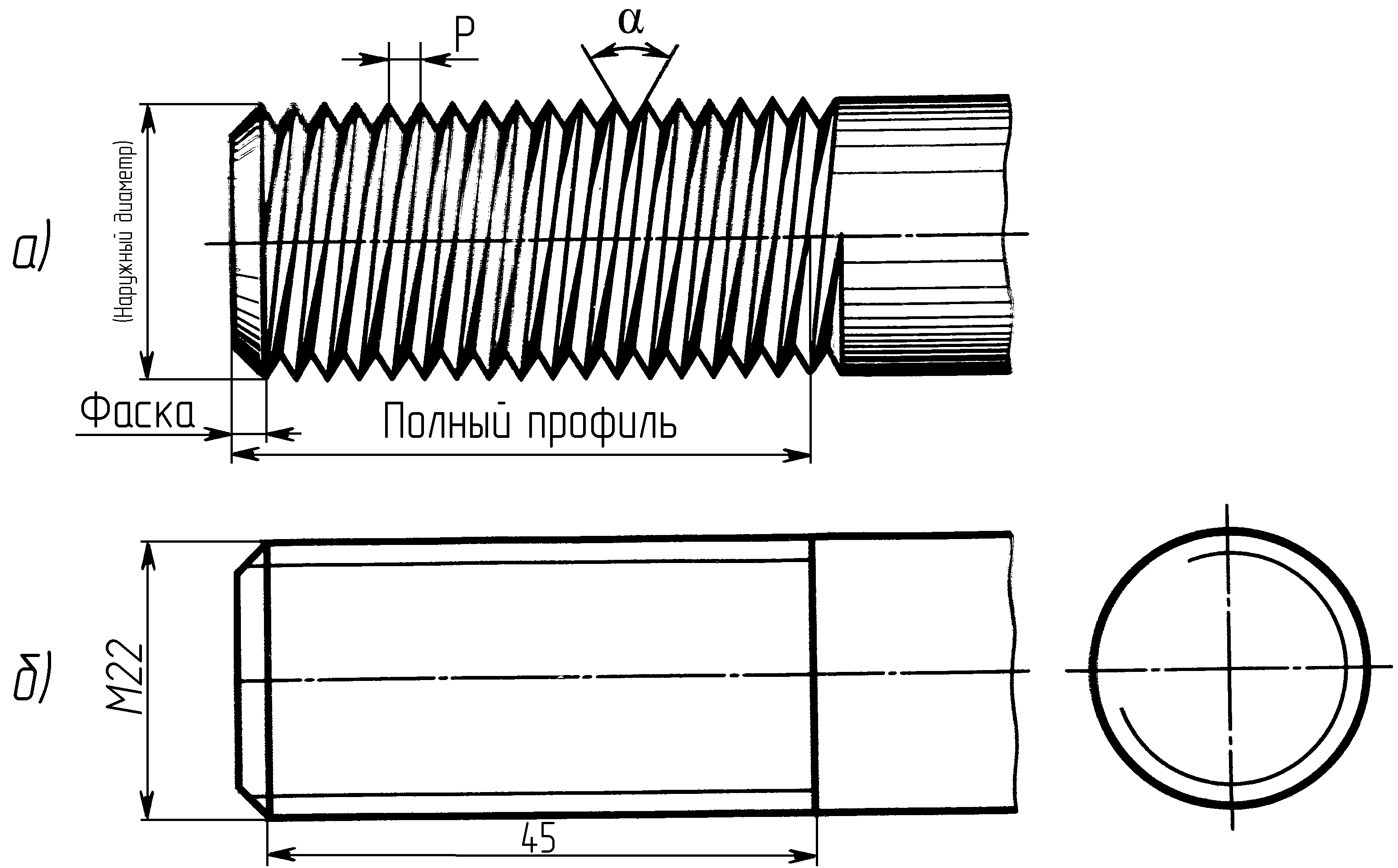

На рисунке 12 а показано натуральное изображение резьбы на стержне, на рисунке 12 б - условное (наружный диаметр резьбы - сплошная основная линия, внутренний - сплошная тонкая).

На рисунке 13 а изображение резьбы в отверстии показано в разрезе (а - натуральное, б - условное).

На рисунке 14 показаны две детали, соединённые с помощью резьбы.

Следует запомнить, что резьба в соединении показана по стержню.

4 Обозначение резьбы

Структура обозначения резьбы включает в себя шесть параметров:

1. Условный знак (М, R, G, S, T1, Kр).

2. Наружный диаметр резьбы в мм (кроме трубной и конической).

3. Шаг резьбы (на чертежах проставляется только мелкий шаг).

4. Поле допуска.

5. Обозначение левой резьбы (Н).

6. Число заходов.

В учебных целях допускается упрощенное обозначение, содержащее три первых пункта.

Пример обозначения метрической резьбы с крупным шагом и наружным диаметром 22 мм представлен на рисунках 12 и 13.

5 Изделия резьбовые

В технике для соединения деталей применяются болты, шпильки, винты. Кроме того, в комплект болтового соединения входят гайка и шайба, в комплект винтового соединения входит пружинная шайба (располагается под цилиндрической или сферической головкой винта), которая предотвращает самоотвинчивание винта.

Резьба на стержне

Рисунок 12 – Резьба на стержне Резьба в отверстии

Рисунок 13 – Резьба в отверстии

Резьба в соединении

Рисунок 14 – Резьба в соединеии

Содержание работ 1, 2, 3, 4, 5, 6 и методические указания к их выполнению

Работа № 1. Изделия резьбовые. Расчеты

Исходя из данных таблицы 4 «Варианты индивидуальных заданий», произвести расчет длины стержня болта и винта. Образец работы см. в приложении 1.

Для определения длины стержня болта l_b, мм, необходимо составить сборочную размерную цепь, выражающую размерные связи между элементами соединения.

Эта размерная цепь выражается уравнением:

l_b = b₁+b₂+S+H+K,

где b₁, b₂ - толщина деталей, мм, (см. таблицу 4), S - толщина шайбы, мм, (ГОСТ 11371-68), Н - высота гайки, мм, (ГОСТ 5915-70),К - выход болта, мм;

K=(0,25 … 0,3)∙d,

где d – диаметр болта, мм.

Следует иметь в виду, что S и Н берутся в зависимости от диаметра резьбы. Размер d и величина мелкого шага указаны в таблице 4.

Полученную расчетом длину необходимо сверить с таблицей ГОСТ7798‑70 и выбрать стандартную длину болта, близкую к расчетной.

Для определения длины стержня винта l_в, мм, составить следующую размерную цепь:

L_в=l₁+b+S,

где l₁- глубина завинчивания, мм, которая выбирается в зависимости от материала детали, в которую ввинчивается винт (таблицу 2),

Таблица 2

Длина ввинчиваемого конца	Материал, в который ввинчивается винт
l1=d	Сталь, бронза, чугун
l1=l,25∙d	Ковкий и серый чугун
l1=2∙d	Легкие сплавы (алюминий)
где d – диаметр винта ,мм.

b - толщина детали, мм, S - толщина шайбы, мм, (ГОСТ 6402-70). Полученную расчетом длину винта сверить с таблицами ГОСТ 1491-72 и ГОСТ 17473-73.

Работа №2. Изделия резьбовые

Согласно индивидуальному заданию, «от руки» выполнить эскизы на бумаге в клетку болта, гайки, винта и шайбы пружинной.

Над изображениями этих изделий следует записать их обозначения и расставить указанные в стандарте необходимые размеры. В этой же работе необходимо начертить сверленое и нарезное гнездо под винт. Глубина сверления равна глубине ввинчиваемой части l₁ плюс 0.5∙d. Диаметр сверленого отверстия равен внутреннему диаметру резьбы d₁ (ГОСТ 8724‑81)

Образец работы №2 см. в приложении 2.

Работа №3. Соединения резьбовые

В болтовое соединение входят: болт, гайка, шайба, соединяемые детали.

В данной работе чертеж соединения болтом выполняется упрощенно в трех изображениях в соответствии с ГОСТ 2.315-68. Масштаб выбирается в зависимости от размеров и компоновки чертежа.

В винтовое соединение входят: винт, шайба, деталь.

В данной работе чертеж соединения винтом выполняется в двух изображениях: упрощенном и конструктивном.

При вычерчивании изображений на чертежном листе следует предусмотреть место для нанесения размеров и надписей над изображениями.

Образец работы №3 см. в приложении 3.

Работа №4. Соединения резьбовых деталей

В данной работе следует начертить чертеж детали А, ввернутой в деталь Б (М2:1).

Исходные чертежи деталей в таблице 5.

Образец работы 4 в приложении 4.
