1.1.5. Окна двери
Окна деревянные по ГОСТ 16289-86.
Двери деревянные внутреннии по ГОСТ 6629-88.
Двери наружные деревянные по ГОСТ 24698-81.
Оконные и дверные коробки до установки в проем оклеить рубероидом. После установки и временной фиксации дверных и оконных блоков крепление к стеновому проему производят при помощи металлических рамных
распорных дюбелей. Минимальный диаметр дюбелей 8мм, минимальная глубина закрепления 60мм, максимальное расстояние между крепежными элементами 800мм.
Оконные и дверные откосы оштукатурить цементным раствором. Зазоры между кладкой и коробкой тщательно заполняют пенным утеплителем при окончательно закрепленном блоке.
1.1.6. Полы
Полы приняты с покрытием из линолеума, керамической плитки, бетонные в зависимости от функционального значения помещения. (см. экспликацию полов).
1.1.7. Наружная и внутренняя отделка
Наружная отделка облицовка из силикатного кирпича СУЛ 100/1800/35.
Внутренняя отделка принята в соответствии с функциональным назначением помещения. (см. ведомость отделки )
1.1.8 Инженерное оборудование.
Инженерное оборудование:
Здание оборудовано; холодным и горячим вдоснабжением; канализацией; отоплением; вентиляцией; электроснабжением; радиофикацией; телефонизацией; телевидением; мероприятиям по электрозащите; пожарной сигнализацией; автоматизацией.
Водопровод - Сети холодного водоснабжения должны монтироваться из стальных водогазопроводных оцинкованных труб. Для учета расхода воды предполагается установка водомерных узлов на вводах водопровода.
Горячее водоснабжение - сети горячего водоснабжения монтируются из стальных водогазопроводных оцинкованных труб.
Канализация бытовая -отвод сточных вод от санитарныхприборов предполагается осуществляеть в дворовую сеть канализации. Внутренняя сеть канализации монтируется из полипропиленовых труб.
Отопление - предполагается однотрубная ,тупиковая система с нижней разводкой и «П» образным стояком.
Вентиляция - вытяжная, с естественным побуждением, отвод и выброс вытяжного воздуха предполагается осуществлять по вертикальным внутренним каналам, выведенным выше кровли.
Электроснабжение Для приема и распределения электроэнергии предполагается установка расположенной на первом этаже в электрощитовой , главных распределительных щитов из панелей серии ВРУ. Управление освещением в помещениях местное - при помощи выключателей. Для защиты от токов перегрузки и короткого замыкания предполагаются автоматические выключатели.
Молниезащита. B качестве молниеприёмника на кровле здания предполагается укладка сетки из арматурной стали в выравнивающей стяжке из цементного раствора, соединенной токоотводами с наружным контуром заземления по периметру здания. Для защиты от атмосферных разрядов предполагается присоединение к молниеприёмной сетке расположенных на кровле металлоконструкций, радиостоек и телеантенн.
Телефонизация. Предполагается устройство внутренних сетей от места ввода до распределительных коробок, установленных в слаботочном отсеке совмещенных электрощитов.
Радиофикация.Предполагается устройство внутренних сетей от радиотрубостойки с абонентским трансформатором до абонентских радиорозеток.
Пожарная сигнализация. Для обнаружения возможных загораний предполагается установка приемно-контрольных приборов, в помещениях устанавливаются пожарные извещатели дымовые и ручные.
Приложение А
Спецификация заполнения проемов |
|||||
Поз. |
Обозначение |
Наименование |
Кол. |
Масса, ед., кг |
Приме- чание |
|
|
Окна |
|
|
|
ОК-1 |
ГОСТ 16289-86 |
ОРС 18-18 В |
2 |
|
|
ОК-2 |
ОРС 18-12 В |
1 |
|
|
|
ОК-3 |
ОРС 18-9 В |
7 |
|
|
|
ОК-4 |
ОРС 18-13.5 В |
3 |
|
|
|
ОК-5 |
ОРС 18-21 В |
14 |
|
|
|
ОК-6 |
ОРС 18- 15 В |
1 |
|
|
|
ОК-7 |
ОРС 18-24 В |
4 |
|
|
|
|
|
Двери |
|
|
|
1 |
ГОСТ 6629-88 |
ДГ 21-10 П |
10 |
|
|
2 |
ДГ 21-10 ЛП |
5 |
|
|
|
3 |
ДГ 21-9 ЛП |
6 |
|
|
|
4 |
ДГ 21-9 П |
4 |
|
|
|
5 |
ДГ 21-8 ЛП |
8 |
|
|
|
6 |
ДГ 21-8 П |
2 |
|
|
|
7 |
ДГ 21-7 П |
4 |
|
|
|
8 |
ДГ 24-19 Дв. П |
1 |
|
|
|
9 |
ГОСТ 16289-86 |
БРС 28-12 |
6 |
|
|
10 |
БРС 28-9 |
3 |
|
|
|
11 |
ГОСТ 24698-81 |
ДН 24-10 ГУ |
1 |
|
|
12 |
ДН 24-15 ГУ |
1 |
|
|
|
Приложение Б

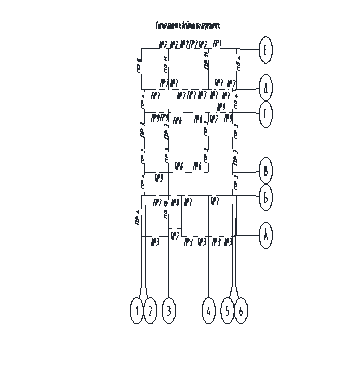

Спецификация на железобетонные изделия |
|||||
Поз. |
Обозначение |
Наименование |
Кол. |
Масса, ед., кг |
Приме- чание |
|
|
Подушки железобетонные |
|
|
|
ФЛ 1 |
ГОСТ 13580-85 |
ФЛ 12-24-2 |
63 |
1760 |
|
ФЛ 2 |
ФЛ 12-12-2 |
6 |
870 |
|
|
ФЛ 3 |
ФЛ 10-24-2 |
20 |
1530 |
|
|
ФЛ 4 |
ФЛ 10-12-2 |
1 |
750 |
|
|
ФЛ 5 |
ФЛ 8-24-2 |
15 |
1400 |
|
|
ФЛ 6 |
ФЛ 8-12-2 |
5 |
680 |
|
|
ФЛ 7 |
ФЛ 6-12-2 |
3 |
530 |
|
|
|
|
Плиты перекрытия |
|
|
|
П 1 |
1.141.1-1 |
ПК-60.15.8 |
32 |
2850 |
|
П 2 |
ПК-60.10.8 |
1 |
1775 |
|
|
П 3 |
ПК-36.15.8 |
12 |
1750 |
|
|
П 4 |
ПК-33.15.8 |
15 |
1500 |
|
|
П 5 |
ПК-33.10.8 |
2 |
1000 |
|
|
П 6 |
ПК-48.18.8 |
2 |
2600 |
|
|
П 7 |
1.241-1 в.27 |
П-72.15.8 |
13 |
3400 |
|
|
|
|
|
|
|
Приложение Г
Ведомость отделки помещений. Площадь, м² |
||||||||
Наименование или номер помещения |
Вид отделки элементов интерьеров |
Примечание |
||||||
Потолок |
Пло- щадь |
Стены или перегородки |
Пло- щадь |
Низ стен (панели) |
Пло- щадь |
|||
1.Раздевальная-приемная |
Подвесной потолок "Армстронг" |
16,39 |
Штукатурка. Акриловая окраска. |
40,04 |
|
|
|
|
2.Групповая-спальная |
ГКЛ на металлическом каркасе. Аркиловая окраска |
43,95 |
71,45 |
|
|
|
||
2а.Групповая-спальная |
56,12 |
71,6 |
|
|
|
|||
3.Туалетная |
Штукатурка. Акриловая окраска. |
16,86 |
Керамическая плитка. |
28,5 |
|
|
|
|
4. Буфетная |
Подвесной потолок "Армстронг" |
3,09 |
Штукатурка. Акриловая окраска. |
19,42 |
|
|
|
|
5. Постирочная, гладильная |
Штукатурка. Акриловая окраска |
14,05 |
Керамическая плитка. |
43,18 |
|
|
|
|
6. Кладовая чистого белья |
Штукатурка. Акриловая окраска |
4,33 |
Штукатурка. Акриловая окраска. |
23,8 |
|
|
|
|
7. Классное помещение |
ГКЛ на металлическом каркасе. Аркиловая окраска |
43,92 |
69,85 |
|
|
|
||
7а. Классное помещение |
42,82 |
71,05 |
|
|
|
|||
8. Комната отдыха |
18,33 |
23,19 |
|
|
|
|||
9. Кроватная |
4,86 |
30,42 |
|
|
|
|||
10. Универсальное помещение мастерской для трудового обучения и продленного дня |
39,1 |
54,43 |
|
|
|
|||
11. Туалеты для учащихся |
Штукатурка. Акриловая окраска |
6,04 |
Керамическая плитка. |
18,79 |
|
|
|
|
12. Рекреацционные помещения |
Подвесной потолок "Армстронг" |
35,82 |
Штукатурка. Акриловая окраска. |
70,43 |
|
|
|
|
13. Вестибюль с гардеробной |
Подвесной потолок "Армстронг" |
27,78 |
24,9 |
|
|
|
||
14. Учительская методкабинет |
9,69 |
28,19 |
|
|
|
|||
15. Кабинет директора |
9,37 |
33,64 |
|
|
|
|||
16. Хоз.кладовая |
Штукатурка. Акриловая окраска |
3,81 |
23,95 |
|
|
|
||
17. Туалет персонала |
3,19 |
Керамическая плитка. |
19,92 |
|
|
|
||
18. Кладовая для инвентаря |
3,07 |
Штукатурка. Акриловая окраска. |
19,29 |
|
|
|
||
19. Комната тех. персонала |
7,63 |
31,63 |
|
|
|
|||
20. Врач |
ГКЛ на металлическом каркасе. Аркиловая окраска |
4,94 |
29,64 |
|
|
|
||
21. Приемная |
3,06 |
18,36 |
|
|
|
|||
22. Палата |
4,94 |
23,6 |
|
|
|
|||
23. Туалет |
Штукатурка. Акриловая окраска |
3,19 |
Керамическая плитка. |
20,1 |
|
|
|
|
24. Буфет с подсобным помещением |
Подвесной потолок "Армстронг" |
6,6 |
Штукатурка. Акриловая окраска. |
13,25 |
|
|
|
|
25. Обеденный зал |
Подвесной потолок "Армстронг" |
13,47 |
37,38 |
|
|
|
||
26. Заготовочный цех с раздаточной. Моечная |
Штукатурка. Акриловая окраска |
25,81 |
82,23 |
|
|
|
||
27. Кладовая сухих продуктов |
7,6 |
Керамическая плитка. |
30,2 |
|
|
|
||
28. Кладовая овощей |
3,36 |
Керамическая плитка. |
21,6 |
|
|
|
||
29. Коридоры |
Подвесной потолок "Армстронг" |
38,05 |
Штукатурка. Акриловая окраска. |
27,52 |
|
|
|
|
30. Электрощитовая |
Штукатурка. Акриловая окраска. |
3,36 |
21,6 |
|
|
|
||
31. ТП |
7,78 |
32,2 |
|
|
|
|||
32. Внутренний дворик |
ГКЛ на металлическом каркасе. Акриловая окраска. |
100,16 |
364,3 |
|
|
|
||
33. Венткамера |
Штукатурка. Акриловая окраска. |
30,12 |
22,38 |
|
|
|
||
34. Техническое подполье |
524,74 |
2098 |
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Приложение Д.
Экспликация перемычек |
|||||
Поз. |
Обозначение |
Наименование |
Кол. |
Масса, ед., кг |
Приме- чание |
1 |
ГОСТ 948 - 84 |
5 ПБ 30-37 |
1 |
|
|
2 |
2 ПБ 29-4 |
5 |
|
|
|
3 |
5 ПБ 25-37 |
8 |
|
|
|
4 |
2 ПБ 22-3 |
36 |
|
|
|
5 |
5 ПБ 27-37 |
14 |
|
|
|
6 |
2 ПБ 25-3 |
28 |
|
|
|
7 |
3 ПБ 16-37 |
30 |
102 |
|
|
8 |
2 ПБ 13-1 |
27 |
|
|
|
9 |
с. 1.225.-2 |
ПРГ 60.2,5-4 укр. |
12 |
|
|
|
|
|
|
|
|
