Нормативи часу на проведення то 1, на один транспортний засіб електромеханіком 3 розряду, ( в хвилинах)

Таблиця № 2

		А	В	С
	Тип сис. / клас Т 3	Легковий	Вантажний	Автобус
1	Система пуску	27	28	31
2	Система освітлення	22	28	30
3	Система сигналізації	28	29	30
4	Система електропостачання	29	28	30
5	Допоміжна система	29	28	30
6	Система запалення (класична)	28	28	29
7	Електронна система запалення	28	26	30
8	Всього	165	170	180

Норлштиви часу на проведеня ТО 2, на один транспортний засіб електромеханіком 3 розряду, ( в хвилинах)

Таблиця № З

		А	В	С
	Тип систем / клас Т 3	Легковий	Вантажний	Автобус
1	Система пуску	60	58	59
2	Система освітлення	60	58	60
3	Система сигналізації	51	53	57
4	Система електропостачання	60	60	60
5	Допоміжна система	60	59	60
6	Система запалення	59	60	60
7	Електронна система	46	50	58
8	Всього	396	398	354

Нормативи часу на проведення малого т а середнього ремонту електромеханіком 3розряду, ( в хвилинах)

Система пуску

Таблиця №4

		А	В	С
	Види несправностей / клас Т 3	Легковий	Вантажний	Автобус
1	Клемні з’єднання 3 3	ЗО	45	50
2	Проміжне реле	20	30	40
3	Вакумне реле	25	ЗО	35
4	Мікрік	35	40	40
5	Електромагнітний клапан	40	50	55

Система освітлення Таблиця № 5

		А	В	С
	Види несправностей / клас Т 3	Легковий	Вантажний	Автобус
1	Лампи	ЗО	30	45
2	Тримачі	25	25	35
3	Пружини	15	20	ЗО
4	Клемні з’єднання	30	35	35
5	Запобіжники	15	25	30
6	Коректор	20	20	30

Система електропостачання Таблиця № 6

		А	В	С
	Види несправностей / клас Т 3	Легковий	Вантажний	Автобус
1	Корпус АБ*	ЗО	35	40
2	Кришка АБ*	10	15	15
3	Банка АБ*	15	20	20
4	Щітки генератора	25	25	25
5	Ремінь приводу	20	25	25

Система сигналізації Таблиця № 7

		А	В	С
	Види несправностей / клас Т 3	Легковий	Вантажний	Автобус
1	Лампи	ЗО	30	30
2	Арматура	35	40	40
3	Клемні зєднання	40	45	50
4	Перемикачі	60	70	80
5	Датчики	35	40	45
6	КВП	35	35	35

* - АБ розбірна

Допоміжна система Таблиця № 8

		А	В	С
	Види несправностей / клас Т 3	Легковий	Вантажний	Автобус
1	Склоомивачі	25	15	15
2	Резинки	15	15	15
3	Редуктор	25	ЗО	ЗО
4	Форсунки	20	35	35
5	Трубопровід	30	25	25
6	Двигун	20	20	25

Система запалення Таблиця № 9

		А	В	С
	Види несправностей / клас Т 3	Легковий	Вантажний	Автобус
1	Котушка	10	10	15
2	Свічки	15	25	25
3	Провідники	20	25	25
4	Бігунок	15	~ 20	20
5	Г рузик	25	ЗО	ЗО
6	Електромагнітний датчик	40	45	45
7	Резистор	25	30	ЗО
8	Замок запалення	20	25	зо

Затрати часу на виконання сезонного технічного обслуговування працівником 3 розряду ( в хвилинах)

Таблиця №10

		А	В	С
	Тип системи /клас ТЗ	Легковий	Вантажний	Автобус
1	Система пуску	10	15	20
2	Система освітлення	10	15	20
3	Система сигналізації	20	30	35
4	Система електропостачання	ЗО	50	60
5	Допоміжна система	35	20.	20
6	Система запалення	40	35	35
7	Всього	145	165	190

Затрати часу на виконання діагностики працівником 3 розряду

(в хвилинах )

Таблиця № 11

	А	В	C	D
	Діагностика/клас ТЗ	Легковий	Вантажний	Автобус
1	Діагностика при ЩТО	10	15	20
2	Діагностика при ТО1	20	25	ЗО
3	Діагностика при Т02	35	40	40
4	Діагностика при СТО	20	24	28
5	Всього	100	120	150

Таблиця 1 Перелік інструментів на дільниці для діагностики, технічного обслуговування та ремонту.

Спеціальні

№п\п

Назва інструменту

Мінімальний комплект на одного робітника

Розбірні

Монтажні

Вимірювальні

СЕ

СП

СЗ

СО

СС

ДС

Вартість(грн.)

Термін

Експлуатаці

Захватні щіпці

Вимірювальний посуд

Лійка з пластмаси

Колби

Набір свердел

Коловорот

100

Набір рожкових ключів

150

Скобки для зняття пружин

Дерев’яна ложка

Знімач для генераторної установки

Розвертки

Набір втулок

Динамометр

Набір молотків

130

Спеціальний крючок

Паяльник

Пінцет

Набір ключів гайкових торцевих

150

Лещата слюсарні

170

Кусачки

Вимірювальні щупи

Плоскогубці

Оправа для напресовування підшипників

Оправа для розвальцовки

Зажими

Набір зубил

250

Прес-викрутка

Кернер спеціальний

Набір викруток

ЗО

Пристрій для зняття щіток

Рожковий ключ для зняття клеми втягуючого реле

Набір бородків

Електро дрель

230

Набір перехідників

Набір штангенциркулів

Набір електрика

Електро шліф-машинка

500

Електро ножниці

190

Мітчики

Тримачі для мітчиків

Плашки

Тримачі для плашок

Ножовка по металу

180

Полотна

Металеві лінійки різної довжини

СЕ - система єлектро постачання

СГІ - система пуску

СЗ - система запалення

СО - система освітлення

СС - система сигналізації

ДС - допоміжна система

Таблиця А. Перелік обладнання на дільниці для діагностики, технічного обслуговування та ремонту.

8 9

№

Обладнання

Габаритні

розміри, мм.

Споживана

потужність,

кВт

Вартість,

грн.

Вид робіт

Тип

системи

Легкові

автомобілі

Вантажні

автомобілі

Автобуси

малі

середні

великі

10 т

5т

>25т

мікроавтобуси

міські

міжміські

Скляна трубка

150хсі10

Всі* .

СЕ

Оріометр(денсиметр)

200хс110

Всі*

СЕ

Навантажувальна вилка НИИАТ-Л32

200x122x110

Всі*

СЕ

Пост 537

1000x756x1600

0,04

4200

Д; Т0І7

Всі

Автотестр К484

300x200x355

0,11

2700

Д;ТОД

Всі

Набір динамометрів

300x60x10

12-700

Всі*

Всі

Стробоскоп ПАС-2

100x300x200

0,012 .

150-600

Всі*

СЗ

Прибор КИ-1178

160x210x150

180

Д;ТОЬ

СЗ

РеглоСкоп НИИАТ-Л36

1740x330x121

700-12000

Всі*

СО

Технічний термометр

100хе5

Т02;Р

СЕ

Зарядно-пускове

500x550x300

1,5

2200

Т01,2;Р

СЕ

Прилад 2214

905x820x1150

2500

Т02;Р

СЕ

Прилад 533

250x270x295

2,2

630

Т02;Р

Всі

Стенд СПЗ-8М

380x580x720

0,2

1500

Т02;Р

СЗ

Верстат 2155

700x500x300

.0,27

2500-6000

Т02;Р

Всі

Стенд 514-2М

200x170x160

0,12

1500-3400

Т01,2;Р

СЗ

Осцилограф СІ-55

200x370x190

0,11

1500-5700

ТОЇ ,2;Р

Всі

Електропіднімач

4000x3500x2000

70000

Всі*

Всі

Вольтамперметр НИИАТ 3-7

600x400x500

0,1

2000

Всі*

СЕ

Монтажний стіл

1200x600x1200

2500

Т01,2;Р

Всі

Стелажі

4000x500x1500

1300

Т01,2;Р

Всі

Ванна для мийки деталей

650x500x400

650

Т01,2;Р

Всі

Перемо точний верстат

1200x600x1500

8700

Т02;Р

Всі

Робочий стіл

1400x800x1200

700

Т01,2-Р

Всі

Таблиця А. Перелік обладнання на дільниці для діагностики, технічного обслуговування та ремонту.

Всі* - Д; Т01;Т02;Р. Д - Діагностика.

ТО1 - Перше технічне обслуговування. Т02 - Друге технічне обслуговування.

Р - Ремонт.

Всі - СЕ, СП, СЗ, СО, СС, ДС. СЕ- Система електропостачання СП - Система пуску.

СЗ - Система запалення.

СО - Система освітлення.

СС - Система сигналізації.

ДС - Дослідження системи.

Шкаф

1000x600x1600

680

Всі*

Всі

Мікрометр

200x100x20

30-380

Всі*

Всі

Настільно-сверлильний верстат

600x800x1800

1,5

3200

Т02;Р

Всі

Рейковий ручний прес

600x800x1000

2300

Т02;Р

СЕ,СЗ

Заточний верстат

300x200x200

1,5

780

Т01,2;Р

Всі

ЗО

Стіл для приладів

1400x800x1000

700

Т01,2;Р

Всі

Ванна для електроліту

600x300x400

700

Т02;Р

СЕ

Ящик для відходів

400x400x400

430

Всі*

Всі

Візок для перевезення акумуляторів

500x900x300

680

Т02;Р

СЕ

Додаток В. Витратні матеріали і комплектуючі

N9	Назва матеріалу	Од. Вим.	щто			ТО-1			ТО-2			Сезонне обслуговування			Діагностика			Ремонт			Ціна за одиниці Вимірю вання, гр.
N9	Назва матеріалу	Од. Вим.	Лег кові	Авто буси	Ван- тажньї	Лег кові	Автобус	Вантажні	Легкові	Автобусі	Ван- тажні	Лег кові	Авто буси	Ван тажні	Лег кові	Авто буси	Ван тажні	Лег КОВІ	Автобус	Ван тажні	Ціна за одиниці Вимірю вання, гр.
1	Електроліт 1,26	Л три			-	0.09	0,12	0,12	0,09	0,12	0,12	0,09	0,12	0,12	-	-	-	0,06	0,1	0,1	2,5
2	Дистильована вода	Л при			-	0,45	0,6	0,6	0,45	0,6	0,6	0,45	0,6	0.6	-			0,45	0,6	0,6	1
3	Циатин	Грами	-		-	20	20	20	20	20	20		-	-		-		20	20	20	3,03
4	Ветош	Грами	0.1	3,15	3.15	0,2	0,3	0,3	0,3	0,5	0.5	0,1	0,15	0,15	0,1	0,15	0,15	0,4	0,6	0.6	3,01
5	Наждачний папір	метри пог	-		-	0,007	0,01	0,01	0,01	0,015	0,015		-			-		0,01	0,05	0,015	7
6	Генер. щітки	комп- лект			-	-	-	-	1	1	1			-	-		-	1	1	1	8
7	Пружини	шт			-	-				-	-			-	-	-		1	1	1	3
8	Підшипник:	шт			-	-	-			-		-	-	-	-			1	1	1	2
9	Випрямні діоди	шт				-	-						-				-	1	1	1	3
10	Колектор	шт				-	-				-	-		-	-			1	1	1	25
11	Припой	г				5	5	5	10	10	10		-	-		-	-	20	20	20	0,01
12	Каніфоль	г				3	3	3	5	5	5	-	-		-			6	6	6	0,03
13	Миючий засіб	мл	40	50	50	50	60	60	55	75	65	зо	40	40	10	15	15	60	70	70	3,02
14	Нашатирний спирт	мл				-	-		5	5	5		-		-		-	10	10	15	3,01
15	Ремінь	шт	-		-	-	-		-	-	-			-		-	-	0,01	0,01	0,01	8
16	Контакт втягуйочого реле	шт				-	-		-						-	-	-	0.01	0,01	0,01	4.5
17	Болти	шт	-	-			-					-	-	-		-	-	1	1	1	0,25
18	Пружини	шт				-					-	-	-	-		-	-	1	1	1	3
19	Гвинти	шт	-	-		-	-					-	-				-	1	1	1	0,25
20	Гайки	шт								-			-		-		-	1,5	1,5	1,5	0.1
21	Колектор	шт		-	-		-	-								-		0,03	0,03	0,03	25
22	Втулки	шт										-		-			-	1	1	1	2.5
23	Храпова муфта	шт						-	-		-		-		-	-		0,02	0,02	0,02	8
24	Роликова муфта	шт						-					-	-		-	-	0,02	0,02	3,02	8
25	Шарики та ролики	шт			-		-	-	-		-		-					2	2	2	3.1
26	Смазка рідка	мл				50	50	50	70	70	70		-		-	-	-	100	100	100	3,02
27	Гнучка гумова трубка	м		-			-			-	-		-		-	-	-	0,02	0,02	0,02	4
28	Рем комплект для клапана	шт		-		-			0,02	0,02	0,02		-		-	-		0,03	0,03	0,03	14
29	Провідники	м					-		-			-	-			-	-	0.5	0,5	3,5	0,5
ЗО	Мікро вимикач	шт					-	-		-	-	-		-	-	-		0,025	0,05	0,025	5
31	Масловідбійна манжета	шт	-				-		1	1	1		-	-	-	-	-	1	1	1	1,5
32	Контактна група	шт	-				-			-	-				-		-	0,05	0,05	0,05	10
33	Підшипник вакумного коректора	шт						-				-	-		-	-		0,03	0,03	0,03	3
34	Конденсатор	шт					-	-	-	-	-	-	-					0,025	0,02	3,025	1
35	Кришка	шт						-	-			-	-		-	-	-	0,015	0,05	3,015	12
36	Бігунок	шт					-	-	-	-	-	-	-				-	0,02	0,02	3,02	5

Додаток В. Витратні матеріали і комплектуючі

37	Угольок	шт	-	-	-	-	-	-	-	-	-				-			0,2	0,2	0,2	2,5
38	Грузики	шт	-	-	-					-	-	-	-	-	-			0,02	0,02	0,02	0,8
39	Вакумний датчик	шт	-	-	-	-	-	-	-	-	-	-	-	-				0,02	0,02	0,02	5
40	Бязь	Грами	0,08	0,09	0,09	0,15	0.2	0,2	0.2	0,25	0,25		-			-		0,3	0,35	0,35	0,01
41	Високовольтні провода (комплект)	шт	-	-	-	-		-	-	-	-		-		-			0,02	0,02	0,02	2,5
42	Наконечники	шт	-	-	-		-	-		-	-	-		-				0,02	0,02	0,02	2,5
43	Гумові ковпачки (захисні)	шт	-		-					-	-		-	-	-	-		0,02	0,02	0.02	1
44	Свічки	комп- лект ект	-	-	-		-		1	1	1	-		-				1	1	1	9
45	Кварцовий пісок	Грами			-	100	120	120	100	120	120		-		-	-		100	120	120	0.01
46	Шайби для свічок	шт	-	-	-	0.2	0,2	0,2			-		-		-	-			-		0,5
47	Відновник ржавчини	мл	-	-	-	10	15	15	15	20	20		-			-		20	25	25	0,02
48	Набір лампочок	шт		-			-		•		-	-	-	-	-	-		0,012	0,02	0,012	5,5
49	Світильна арматура	шт		-	-		-		-			-			-			0,012	0,02	0,012	2
50	Світові розсіювачі	шт	-	-			-		-					-	-	-		0,012	0,02	0,012	ЗО
51	Пітол	Грами		-	-	50	50	50	100	100	100	-	-		-	-		140	150	150	0,02
52	Механ., електр., гідро., коректори	шт		-		-	-					“		-		-		0,02	0,02	0,02	8
53	Втулки (рем. комплект)	шт	-	-								-		-	-	-		1	1	1	1
54	Резистори	шт		-						-		-			-		-	0,3	0,3	0,3	1
55	Транзистори	шт		-	-				-	-	-	-		-	-	-	-	0,3	0,3	0,3	1
56	Запобіжники	шт			-		-	-		-		-		-				0,9	0,9	0.9	1
57	Розєми	шт	-	-	-		-		-		-	-		-	-		-	0,3	0,3	0,3	0,5
58	З’єднання	шт	-	-	-				-			-		-				0,3	0,3	0,3	1
59	Пампоутримува	шт		-	-			-			-	-						0,1	0.1	0,1	5
60	Щітки для електро двиг. склооч.	Компл ект			-				1	1	1	-			-		-	1	1	1	2,5
61	Набір гумових вставок щіток	шт			-		-	-				-	-					0,3	0,3	0,3	4
62	Переривач поворотів	шт	-		-	-	-	-		-	-			-	-			0,1	0,1	0,1	10
63	Скпоомиваюча рідина	Л/ріК	100	140	150							-						3	4	4	3 грн/л
64	Набір форсунок	шт	-	.						-	“		-	-				0,03	0,03	0,03	4,5
65	Кронштейн	шт											-					0,03	0,03	0,03	0,8
66	Гнучкі трубопроводи	см				-									-			0,5	0,5	0,5	0,04
67	Редуктор	шт							-							-		0,01	0,01	0,01	10
68	Перемикачі	шт		-											-		-	0,01	0,01	0,01	5

Таблиця №1 Варіанти завдань

Варіант №...	ЕА 1	ЕА2	ЕАЗ
Варіант № 1	1.1.2.1.	2.3.9.1.	3.3.8.1.
Варіант № 2	3.2.5.1.	2.1.1.2.	1.2.6.2.
Варіант № 3	2.2А2.	З.З.7.І.	1.3.7.1.
Варіант № 4	3.3.8.2.	1.1.1.2.	2.З.9.2.
Варіант № 5	1.1.3.2.	2.2.5.1	3.1.3.2.
Варіант № 6	2.1.1.1.	3.3.7.1.	1.1.2.1.
Варіант № 7	2.З.7.2.	3.2.6.2	1.3.7.2.
Варіант № 8	3.1.3.2.	1.2.4.2.	2.2.5.1.
Варіант № 9	1.2.6.1.	2.3.8.1	3.1.2.1.
Варіант № 10	З.2.4.І.	1.3.9.1.	2.3.8.2.
Варіант № 11	2.3.9.1.	1.1.2.2.	3.2.6.1.
Варіант № 12	1.3.7.2.	З.2.5.2.	2.3.7.1.
Варіант № 13	1.1.3.1.	2.3.8.1.	3.2.4.1.
Варіант № 14	2.2.52.	1.2.5.2.	З.З.9.2.
Варіант № 15	3.3.9.1.	2.1.2.2.	1.1.1.1.
Варіант № 16	3.1.2.2.	3.3.8.1.	1.2.5.2.
Варіант № 17	2.2.6.2.	1.3.7.2.	3.2.6.1.
Варіант № 18	1.2.5.1.	2.1.3.1.	З.2.5.2.
Варіант № 19	1.1.1.1.	З.2.6.2.	2.2.4.2.
Варіант № 20	З.2.4.2.	1.2.4.1.	2.1.1.2.
Варіант № 21	2.З.8.2.	3.1.1.2.	1.2.5.1.
Варіант № 22	1.2.6.1.	1.3.8.2.	3.3.9.1.
Варіант № 23	2.3.7.1.	3.2.5.1.	1.3.9.2.
Варіант № 24	2.1.3.2.	2.2.4.1.	3.1.1.2.
Варіант № 25	3.1.1.2.	1.1.3.1.	2.1.3.1,
Варіант № 26	1.3.9.2.	З.З.9.2.	2.1.2.2.
Варіант № 27	2.З.7.2.	3.2.6.1.	1.2.6.1.
Варіант № 28	3.1.3.1	2.1.2.1.	1.1.2.2
Варіант № 29	З.2.5.2.	1.1.1.1.	2.2.5.2.
Варіант № 30	1.3.8.1.	2.І.З.2.	2.2.6.2.

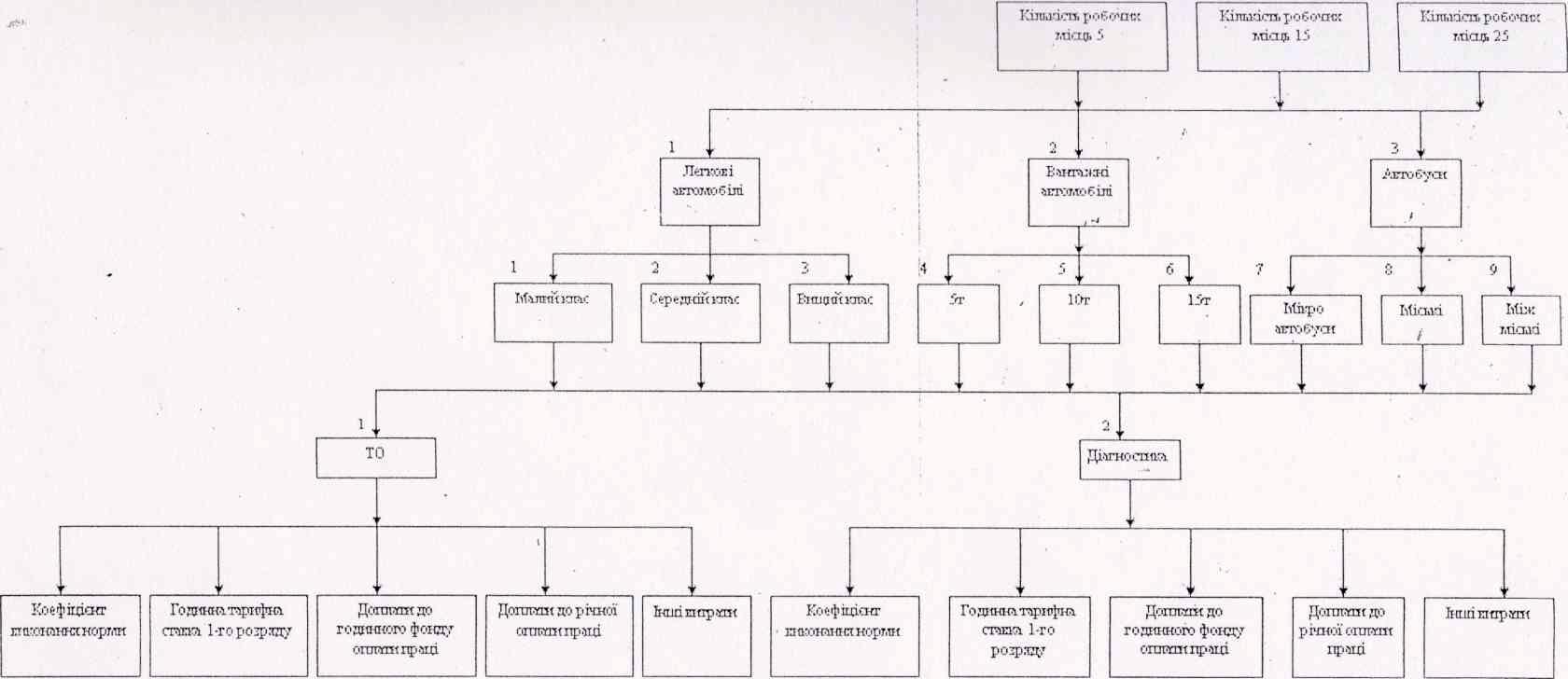

Рис . 1- варіанти

<<< < Предыдущая 1 2 34 / 44

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

#
01.05.2019820.62 Кб3методичка 1-1.docx
#
23.11.20181.43 Mб1методичка 2 частина.doc
#
16.05.2015589.31 Кб16методичка англ.doc
#
16.05.2015293.89 Кб18МЕТОДИЧКА для семинарів з політології 2012.doc
#
01.03.2025824.32 Кб0Методичка для СРС.doc
#
01.05.20251.77 Mб0Методичка ЕА.doc
#
14.11.20191.47 Mб12Методичка ЕПІМЕ 2011.doc
#
10.11.20191.19 Mб4Методичка з АЕП та ППС -зв.doc
#
20.04.2019464.9 Кб5Методичка з Процесів і Апаратів.doc
#
01.05.20252.61 Mб0методичка КЕ.docx
#
01.05.2025219.65 Кб0Методичка КТ.doc
