Примеры задач, используемых на контрольной, при зачете или экзамене Определить параметры цепи для схемы (рис. 1.4) методом узлового напряжения при условии:
1) r1 = 2; r2 = 12; r3 = 5; r4 = 8; r5 =15; r6 = 9 (Ом); Е1=15; Е2= 8; Е3 = 8; Е4 = 16 (В).
Переключатели S1 и S1 – повернуты в положение ‘В’ и ‘G’. S3 – включен.
2) r1 =22; r2 =11; r3 =15; r4 = 9; r5 =10; r6 = 5(Ом); Е1= 5; Е2= 12; Е3= 6; Е4 = 6(В).
Переключатели S1 и S1 – повернуты в положение ‘А’ и ‘F’. S3 – включен
3) r1 =12; r2 =10; r3 =18; r4 = 16; r5 =16; r6 = 8 (Ом); Е1= 2; Е2= 9; Е3= 13; Е4 = 11 (В);
Переключатели S1 и S1 – повернуты в положение ‘B’ и ‘F’. S3 – включен
4) r1 =4; r2 =21; r3 =14; r4 = 6; r5 =20; r6 = 10(Ом); Е1=4; Е2= 10; Е3= 6; Е4 = 16 (В);
Переключатели S1 и S1 – повернуты в положение ‘А’ и ‘G’. S3 – отключен.
5) r1 =20; r2 =15; r3 =10; r4 = 5; r5 =13; r6 = 15 (Ом); Е1= 7; Е2= 8; Е3= 9; Е4 = 10 (В);
Переключатели S1 и S1 – повернуты в положение ‘А’ и ‘G’. S3 – включен.
6) r1 = 10; r2 = 15; r3 = 20; r4= 18; r5= 20; r6 = 8 (Ом); Е1=12; Е2= 6; Е3= 4; Е4 = 8 (В);
Переключатели S1 и S1 – повернуты в положение ‘В’ и ‘G’. S3 – отключен.
Рекомендуемая литература
1. Касаткин А.С., Немцов М.В. Электротехника. – М.: Высш. шк., 2003. – 540 с.
2. Рекус Г.Г. Основы электротехники и промышленной электроники в примерах
и задачах с решениями: Учебное пособие. – М.: Высш. шк., 2008. – 343 с.
3. Алиев И.И. Электротехнический справочник. – М.: Радио, 2000. – 384 с.
4. Сборник задач по электротехнике и основам электроники / Под ред. В.Г. Герасимова. – М.: Высш. шк., 1987. - 288 с.
5. Березкина Т.Ф., Гусев В.Г. Задачник по общей электротехнике с основами электроники. – М.: Высш. шк., 1983. - 368с.

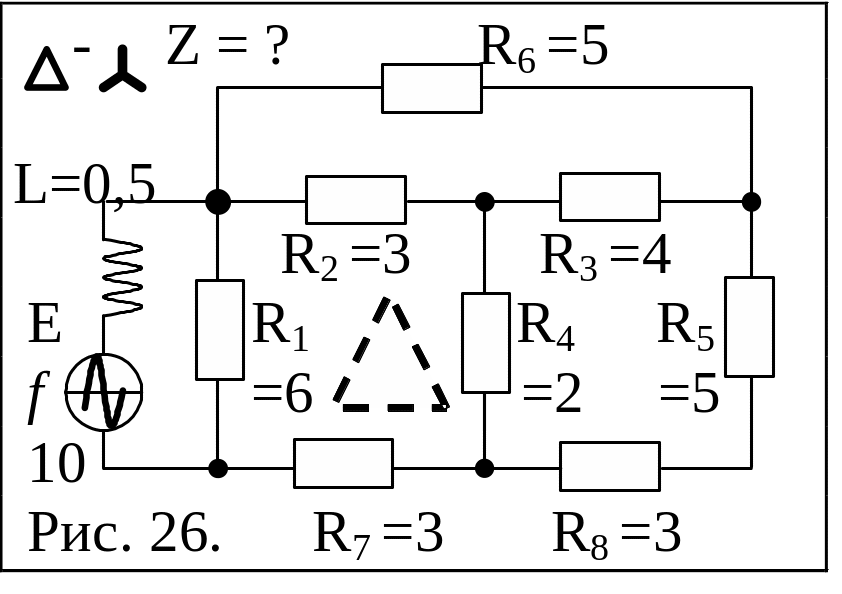

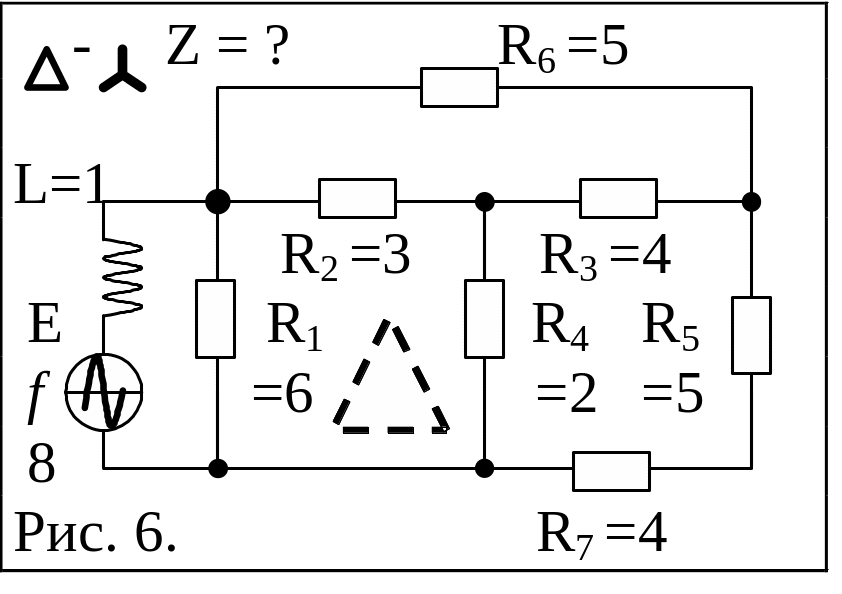

РГР № 1.1. Задание для самостоятельного решения (29 вариантов)
Расчет эквивалентного параметра схемы методом ее преобразования.
1. Определить эквивалентный параметр (Х или Z) схемы после преобразования (Δ→Yили Y→Δ) отмеченного буквой (?) на данном участке схемы.
2. Показать последовательность преобразования исходной схемы.
2. Варианты задания соответствуют номерам, приведенным в рисунках.
3. Величины параметров элементов, приведенные на рисунках, соответствуют величинам: R = [Ом]; C = [МкФ]; L = [Гн].

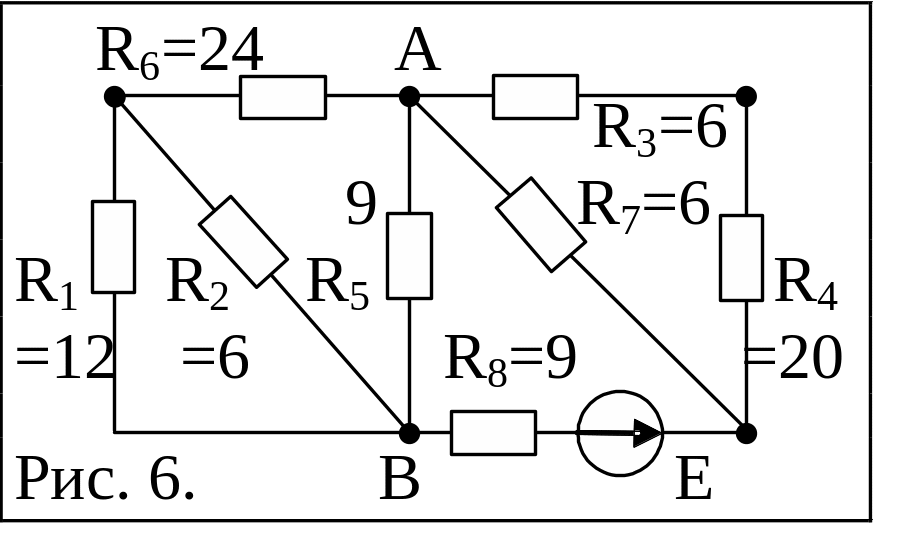

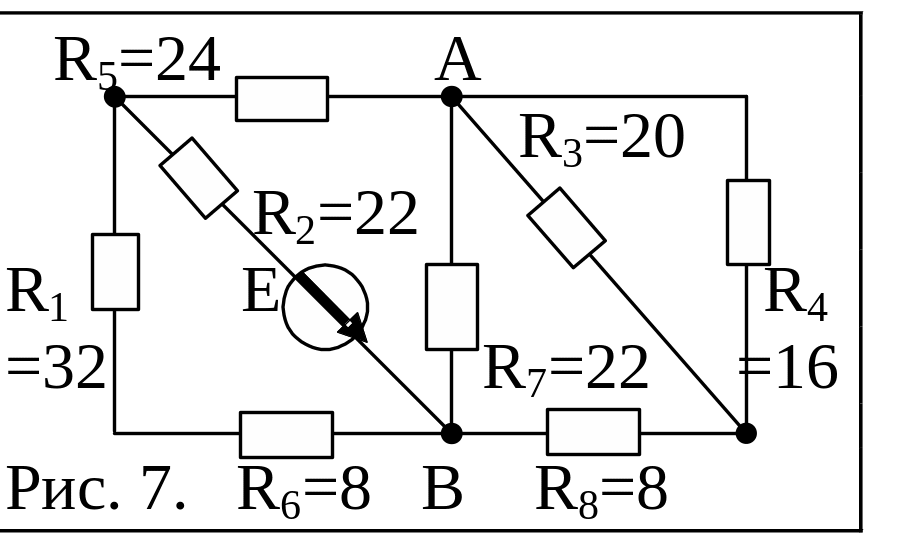

РГР № 1.2. Задание для самостоятельного решения (30 вариантов)
Расчет параметров разветвленной цепи с одним источником
1. Определить величину параметра схемы, используя значение другой величины
2. Номер варианта задания соответствует номеру рисунка.
Вар |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
Дано |
E 15 |
E 40 |
U1 60 |
U2 50 |
U3 40 |
U4 30 |
U5 20 |
U6 10 |
E 6 |
E 12 |
I1 1,5 |
I2 3 |
I3 4 |
I4 2 |
I4 2 |
Найти |
U6 |
U5 |
I3 |
I4 |
I8 |
I2 |
I6 |
I5 |
I5 |
I6 |
U6 |
U4 |
U2 |
U5 |
U5 |
Вар |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
26 |
26 |
27 |
28 |
29 |
30 |
Дано |
I6 0,5 |
U1 24 |
I2 2 |
U3 10 |
I4 1,5 |
U5 12 |
I6 3 |
E 15 |
E 30 |
U4 4 |
I4 2 |
I3 4 |
I4 2 |
I5 1 |
I5 1 |
Найти |
U1 |
E |
E |
I6 |
E |
I2 |
E |
U4 |
I1 |
I2 |
E |
I7 |
I1 |
E |
U1 |
