Практическая работа №1

по дисциплине ОП 03. Теория электрических цепей.

Тема: «Электростатическое поле».

Цель работы: Расчет электростатических полей.

Оснащение

1. диаграммы напряженности и потенциалов;

2. график напряжений.

Основные теоретические положения

Напряжение U между двумя точками электрического поля равно разности потенциалов поля V1 и V2 в этих точках и определяется по формуле:

(1)

Напряженность Е электрического поля между двумя бесконечными заряженными плоскостями одинакова во всех точках.

Порядок выполнения работы

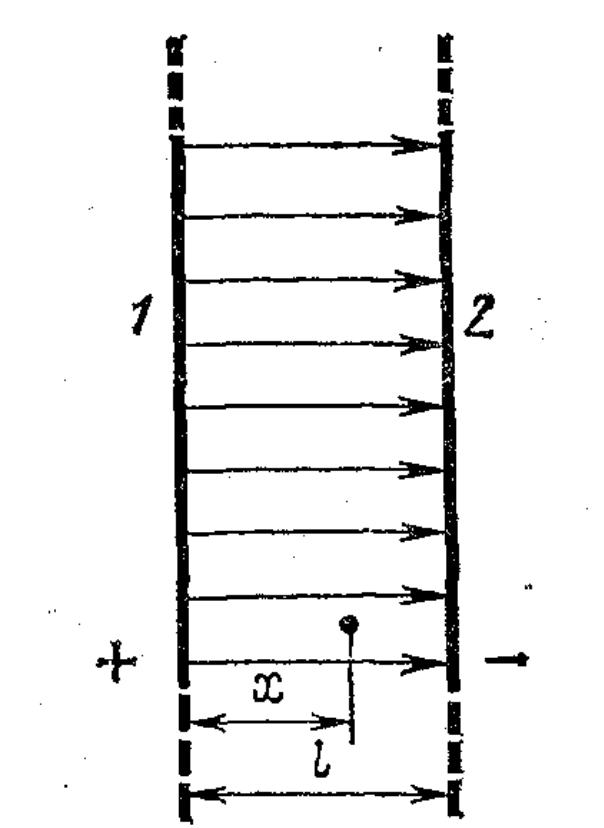

1. Найти распределение потенциалов Vв поле между двумя заряженными пластинами бесконечной протяженности рис.1 , если известно, что U= 100В, а расстояние от произвольной точки до отрицательной пластины равно: 1) 0; 2) 1 / 4; 3) 1 / 2 общего расстояния между пластинами.

Показать на графике распределения потенциалов эти точки.

Потенциал отрицательной пластины примем равным нулю.

Рис.1

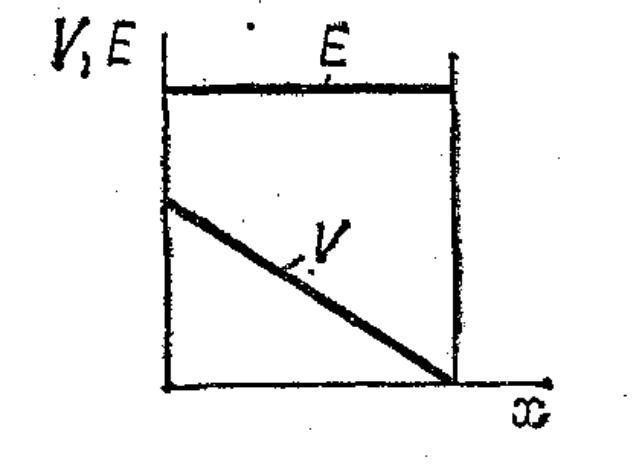

Таким образом, между двумя бесконечными плоскостями, заряженными противоположно с одинаковой плотностью заряда, потенциал изменяется по линейному закону, уменьшаясь на пути от положительной пластины к отрицательной. На рис.2 показан график распределения потенциала V между пластинами.

Рис.2

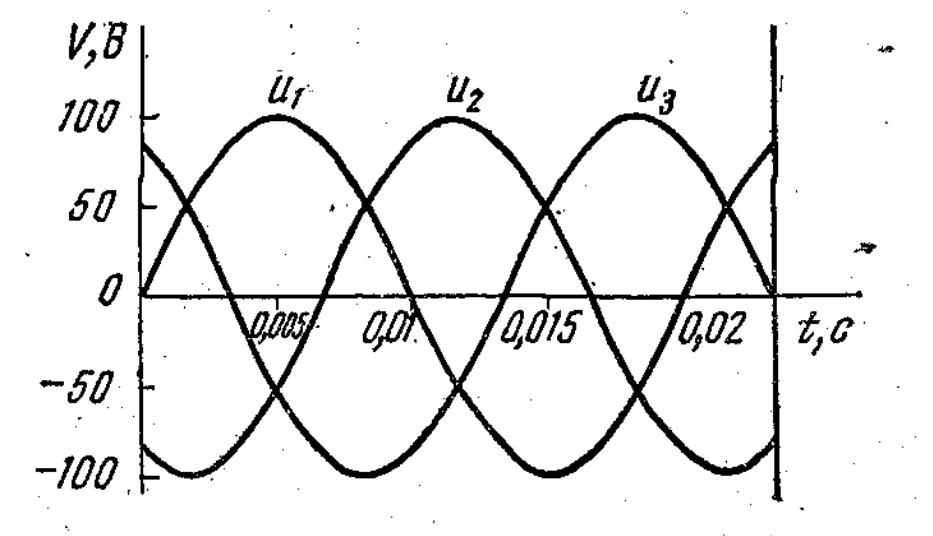

2.Напряжение между каждым из трех проводов линии передачи и землей изменяется в соответствии с графиками на рис.3. Полагая потенциал земли равным нулю, определить напряжения между каждой парой проводов в моменты времени:

t1 = 0с ; t2 = 0,005с ; t3 = 0,01с

Рис.3

Контрольные вопросы

1.Что такое электрическое напряжение?

2. Что такое электрический потенциал?

Практическая работа №2

по дисциплине ОП 03. Теория электрических цепей.

Тема: «ЭДС и мощность источников электрической энергии».

Цель работы: Расчет ЭДС и мощности источников электрической энергии.

Оснащение

1. схема цепи с двумя генераторами.

Основные теоретические положения

Величина энергии, вырабатываемой за единицу времени, т.е. скорость преобразования энергии в источнике, называется мощностью источника:

Ри = Е I.

Единица энергии – джоуль (Дж). Единица мощности – джоуль/секунда = вольт х ампер = ватт (Вт). Это основные единицы мощности и энергии. Измерять большие мощности и количества энергии удобнее более крупными единицами, чем ватт и джоуль. Поэтому пользуются производными единицами: 1 киловатт (кВт) = Вт, и 1 мегаватт (МВт) = Вт, 1 киловатт-час (кВт-ч) = 1000 х 3600 = 36 х Вт с (или Дж)

Порядок выполнения работы

1.Два генератора постоянного тока,( рис.1) работая круглосуточно на общий приемник, выработали вместе за месяц 96 000 кВт ч электроэнергии. В течение 10 суток этого месяца первый генератор находился в ремонте. За это время счетчик электрической энергии, установленный на линии к приемнику, показал 24 000 кВт ч. Определить мощность и ЭДС каждого генератора, если амперметр в цепи первого генератора во время работы показывал 500 А, а в цепи второго 1000 А.

Рис.1

Г1 и Г2 – генераторы; П – приемник, Wh1 и Wh2 - счетчики электроэнергии; А1 и А2 – амперметры; В1 и В2 – выключатели; I1 и I 2 – токи генераторов; I п – ток приемника; Е1 и Е2 – э. д. с. генераторов.

Мощность второго генератора определим по показаниям счетчика за 10 суток, в которые первый генератор находился в ремонте. В это время второй генератор работал один:

Энергия, выработанная первым генератором за месяц:

Мощность первого генератора:

ЭДС второго генератора:

ЭДС первого генератора:

2. Аккумуляторная батарея при разрядке работала с током I = 50 А в течение 10 ч. определить мощность батареи, если ее э. д. с. в течение всего периода работы оставалась практически постоянной, равной 20 В. Определить стоимость электрической энергии, выработанной батареей, при цене 4 руб. за 1 кВт ч.

3. Определить плотность тока в проводах сечением 10 , соединяющих приемник с генератором, суточная выработка энергии которого составляет 120 кВт ч при э. д. с. Е=100 В.

Контрольные вопросы

1.Что такое мощность?

2. Что такое плотность тока?

3.Сказать формулу площади круга. Как найти его радиус, если известна его площадь?
