2.3. Конструкции многофункциональных аппаратов

Проведенный анализ возможных областей применения, выработка общих требований к аппаратам, а также разработанные малогабаритные, высокоэффективные ультразвуковые колебательные системы и созданные для их питания генераторы, позволили разработать многофункциональные ультразвуковые аппараты технологического назначения.

2.3.1. Многофункциональный аппарат для индивидульного потребителя

Показанный на фото многофункциональный аппарат мощностью 25 Вт создан специально для использования индивидуальным потребителем.

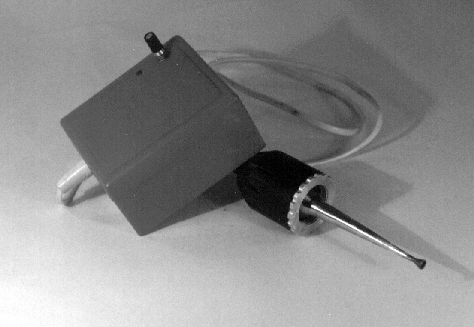

Фото. Многофункциональный аппарат мощностью 25 вт.

Аппарат конструктивно выполнен в виде двух отдельных блоков: генератора электрических колебаний ультразвуковой частоты и ультразвуковой колебательной системы, соединенных электрическим кабелем.

Корпус генераторного блока выполнен из пластмассы и имеет форму параллепипеда. На передней панели корпуса размещены индикатор питания и ручка регулировочного резистора, обеспечивающего настройку аппарата. На задней панели корпуса укреплена сетевая вилка для подключения к стандартной розетке сети переменного тока 220 В, 50 Гц. На боковой поверхности корпуса размещен выключатель питания.

В аппарате для индивидуального потребителя отсутствует таймер и не предусмотрена система автоматического регулирования. Поэтому, настройка на оптимальный режим УЗ воздействия обеспечивается вручную и аппарат не выключается автоматически после завершения проводимых процессов.

Ультразвуковая колебательная система выполнена на основе пьезокерамических элементов диаметром 30 мм и толщиной 4 мм из пьезоматериала ЦТС - 24.

Генератор аппарата выполнен по схеме с независимым возбуждением, показанной на рис.

Технические характеристики

Мощность, потребляемая от сети,Вт	25 ± 2,5
Напряжение питания, В	220 ± 22
Частота питающей сети, Гц	50
Рабочая частота аппарата, кГц	22 ± 1,65
Объем обрабатываемой жидкости, л	0,05....0,2
Амплитуда колебаний, мкм не менее	30
Время непрерывной работы, мин не более	20
Габаритные размеры: генератора, мм не более	110х95х55
колебательной системы, мм не более	160х50
Вес аппарата, кг не более	0.5

2.3.2. Многофункциональный аппарат мощностью 40 вт (миксер "алёна")

Для индивидуального потребителя, использующего многофункциональный аппарат в домашнем хозяйстве для приготовления различных препаратов и обработки жидких сред в объемах от 0,1 до 0,3 л , снятия накипи, обработки семян перед посадкой, выполнения отверстий, мойки ювелирных изделий и выполнения множества других операций используется многофункциональный ультразвуковой аппарат мощностью 40Вт, показанный на фото.

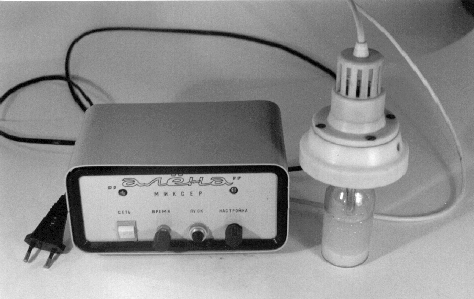

Фото. Многофункциональный аппарат мощностью 40 вт.

Функционально аппарат состоит из двух блоков - электронного и колебательной системы. Электронный блок многофункционального аппарата содержит генератор электрических колебаний, выполненный по схеме с независимым возбуждением (рис.) и электронный таймер, обеспечивающий включение генератора на время, необходимое для проведения процессов.

Корпус электронного блока имеет форму параллепипеда со скругленными углами. Панель управления электронного блока имеет скругленные края и на ней размещены: клавиша "СЕТЬ" включения сетевого питания, индикатор включения сетевого питания, ручка регулятора "НАСТРОЙКА" , светодиодный индикатор настройки , ручка регулятора времени работы аппарата "ВРЕМЯ", кнопка включения аппарата "ПУСК". На задней панели электронного блока размещен выходной электрический разъем для подключения колебательной системы.

Электронный фитомиксер снабжен шнуром со стандартной сетевой вилкой для подключения к сети переменного тока напряжением 220 В. Аппарат не требует заземления и может использоваться в различных помещениях, в том числе и в домашних условиях при соблюдении правил техники безопасности.

Колебательная система размещена в пластмассовом корпусе и имеет узел крепления на стандартные объемы ( стаканы, банки и т.п. ).

Технические характеристики

Мощность, потребляемая от сети, Вт	40 ± 4
Напряжение питания, В	220 ± 22
Частота питающей сети, Гц	50
Рабочая частота аппарата, кГц	22 ± 1,65
Объем обрабатываемой жидкости, л	0,1....0,3
Амплитуда колебаний, мкм не менее	50
Время непрерывной работы, мин не более	40
Габаритные размеры:
генератора, мм не более	160х100х95
колебательной системы, мм не более	160х90
Вес аппарата, кг не более	3
