1.8. Мережеве обладнання
Мережеве обладнання необхідне для підключення багатокористувацьких систем, ЕОМ або робочих станцій до локальних мереж і не включає програмне забезпечення ЛОМ (наприклад, спеціалізовані мережеві операційні системи) або сервери, які враховуються у відповідних категоріях компонентів технічного і програмного забезпечення.
У зв’язку з обмеженням на максимальну довжину кабелю, кількістю допустимих з'єднань комп’ютерів у мережу, досить складною топологією мережі необхідно мати спосіб обійти дані обмеження. Для цієї важливої задачі використовують різноманітне активне, пасивне і бездротове мережеве обладнання.
1.8.1 Активне мережеве обладнання
Так називається обладнання, з певними особливостями. Тобто активним мережевим устаткуванням є маршрутизатор, комутатор (світч) і т.д.
Комутатор, виступає в якості ведучого елемента комп'ютерної мережі. Забезпечення зв'язку з базовою магістраллю або групою серверів по високошвидкісним каналам, може з'єднувати сегменти мережі, служить також для ізоляції трафіку в мережі, що сприяє більш високих швидкостей передачі інформації.
Комутатори вирішують наступні проблеми:
збільшують розміри мережі;
збільшують максимальну кількість комп'ютерів в мережі;
усувають вузькі місця, що з'являються в результаті підключення надлишкового числа комп'ютерів і, як наслідок, зростання трафіку.
У якості активного мережного встаткування в дипломному проекті використовується обладнання фірми TP-Link, які зарекомендували себе з найкращої сторони і є одними з найбільш якісних продуктів на світовому ринку.
Комутація зарекомендувала себе як найбільш економічна й гнучка технологія, що забезпечує збільшення смуги пропущення й підвищення керованості мережі на всіх рівнях; до того ж її впровадження сполучене з мінімальними перебудовами в мережі.
Для об’єднання мережі використовується гігабітний комутатор:
Комутатор TP-Link TL-SG1016D
Комутатор TP-Link TL-SG1016D з 16 портами 10/100/1000Base-T виконаний в компактному корпусі. Він дозволяє забезпечити швидкість Gigabit Ethernet для з'єднання з серверами і магістральною мережею, а також для підключення високопродуктивних робочих станцій.
Підтримка швидкості 1000 Мбіт/с дозволяє користувачам передавати по мережі файли, що вимагають великої смуги пропускання, графічні файли і мультимедійні файли.

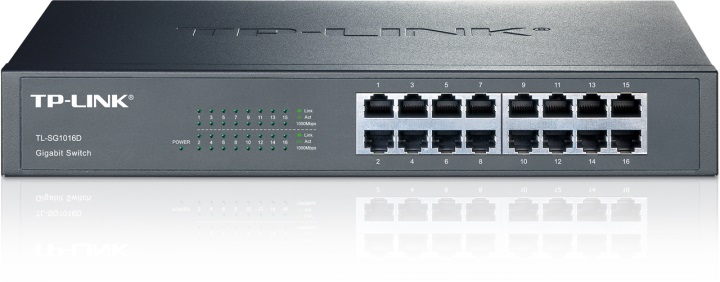

Рис. 4. Комутатор TP-Link TL-SG1016D
Всі порти підтримують управління потоком методом «зворотної передачі даних» і IEEE 802.3x. Ці функції дозволяють уникнути втрати пакетів при переповнюванні буфера порту приймаючого пристрою.
Всі порти підтримують автоматичне визначення полярності кабелю MDI/MDIX. До будь-якого порту можна підключити сервер, маршрутизатор або комутатор, використовуючи прямий кабель на основі витої пари. Крім того, комутатор підтримує автоматичне визначення швидкості (10, 100 або 1000 Мбіт/с) на кожному порту, вибираючи максимально можливу в даному випадку швидкість і забезпечуючи оптимальну продуктивність.
