4.5 Связи
Система связей железобетонного каркаса призвана обеспечить необходимую пространственную жесткость здания. Она работает совместно с основными элементами каркаса и позволяет обеспечить жесткость здания в целом. Вертикальные связи соединены со связевыми колоннами в среднем шаге температурного блока в каждом продольном ряду. Такое расположение позволяет обеспечить устойчивость всего продольного ряда колонн. Связи приняты по серии 1.424.1-5.
Рис 12 – Вертикальные связи
4.6 Подстропильные конструкции
Подстропильные конструкции перекрывают двенадцатиметровые шаги колонн и образуют промежуточные опоры для расположения с шестиметровым шагом стропильных конструкций.
Ферма - составная стержневая конструкция, загружаемая только в соединяющих стержни узлах.
В железобетонном каркасе применяются трапециевидные подстропильные фермы с двумя “ окнами ” для установки стропильных ферм соответственно при шаге колонн 12 метров (рис 13)
С
Марка
1ФПС12-1АIV
2ФПС12-1АIV

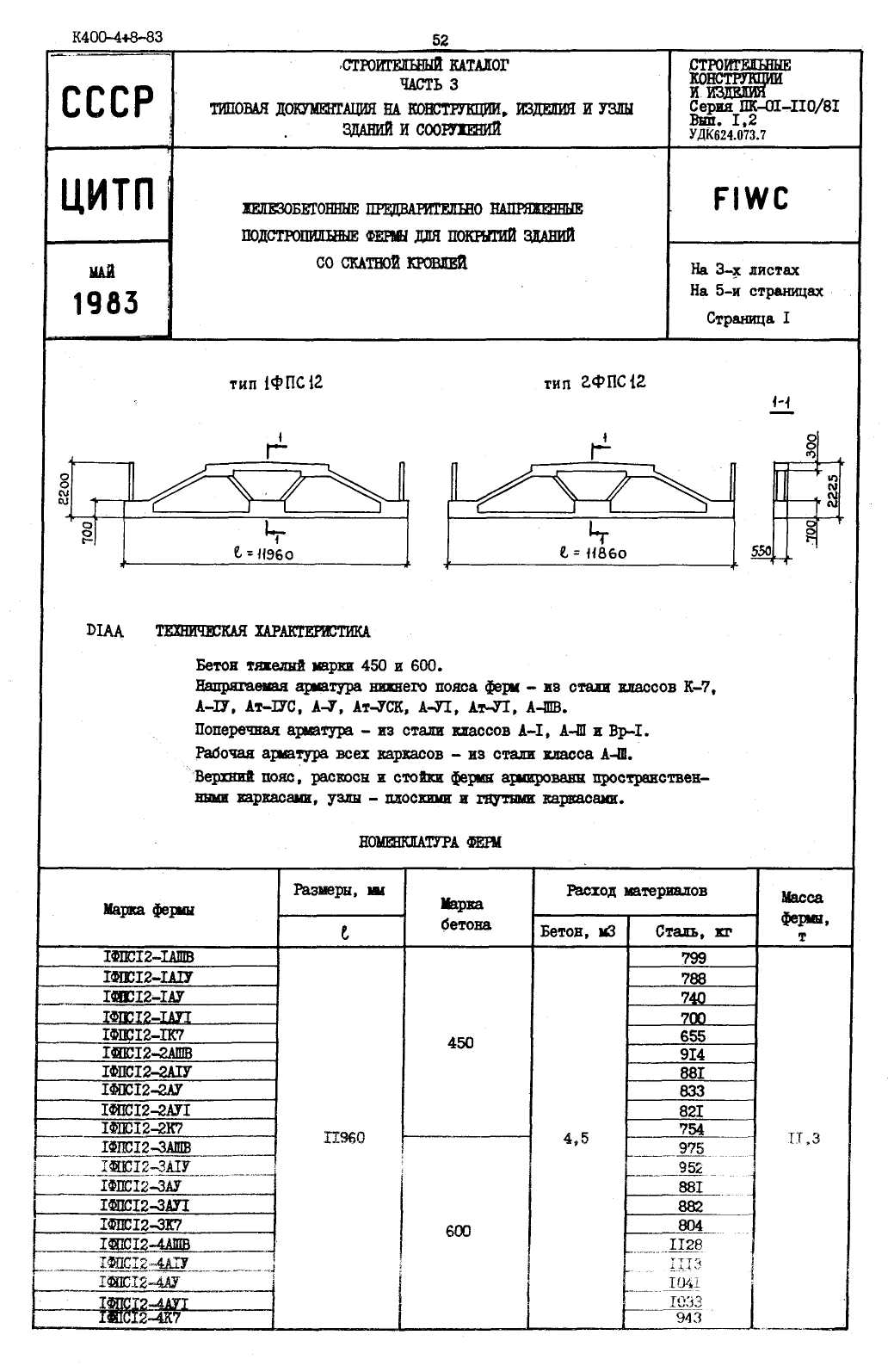

Рис 13 – Подстропильные фермы
4.7 Стропильные конструкции
Стропильные конструкции перекрывают пролет и поддерживают настил кровли.
В проектируемом здании в железобетонном каркасе применяются безраскосные стропильные фермы для скатной кровли.
С
ерия
1.463.1-3
Марка 1ФБМ 24-1АIV

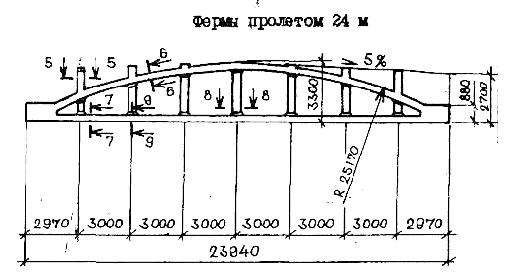

Рис 14 – Малоуклонная ферма типа СФБМ
Шифр II-2464
Марка СФС30-22
Рис 15 – Стальная ферма
В стальном каркасе применяются стальные стропильные фермы с применением широкополочных тавров (рис 15)
4.8 Плиты покрытия
Железобетонные ребристые плиты покрытия промышленного здания запроектированы длиной 6м и шириной 3м. Плиты снабжены продольными ребрами высотой 0.3 м. Плиты армированы стержневой напрягаемой арматурой, каркасами и сетками, расположенными в ребрах и полке. Также применены плиты с отверстиями в полке (воронки) диаметром 700мм. На участке их расположения полка плиты утолщается до 100 мм, расстояние между воронками 24 м (рис 16)
В стальном каркасе настилы укладываются по стальным прогонам. Стальной прогон изготовлен из прокатного профиля швеллерного сечения. Длина прогонов составляет 12 м, что соответствует шагу несущей конструкции покрытия. По прогонам уложены стальные настилы с шагом 3 м.
Рис 16 – Плиты покрытия
Поз |
Обозначение |
Наименование |
Кол |
Масса |
Прим |
1 |
2ПГ6-1АIVТ |
Плита покрытия |
232 |
|
|
2 |
ПВ7-1АIVТ |
|
6 |
|
|
3 |
ПВ7-1АIVТ |
|
4 |
|
|
4 |
|
Плита профнастила |
6 |
|
|
5 |
|
|
549 |
|
|
6 |
|
|
6 |
|
|
Таблица 3 - Спецификация плит покрытия
