7.3 Расчет прогнозной длительности мк
Прогнозная длительность МК вычисляется согласно ниже приведенной формуле персоналом ЛКР ОЯБиН после определения запаса реактивности по расчетному комплексу ГЕФЕСТ.
Прогнозная длительность МК (Т) после перегрузки составных частей активной зоны определяется по формуле:
(29)
где
|
- запас реактивности, %dk/k, вычисляется по формуле (27); |
|

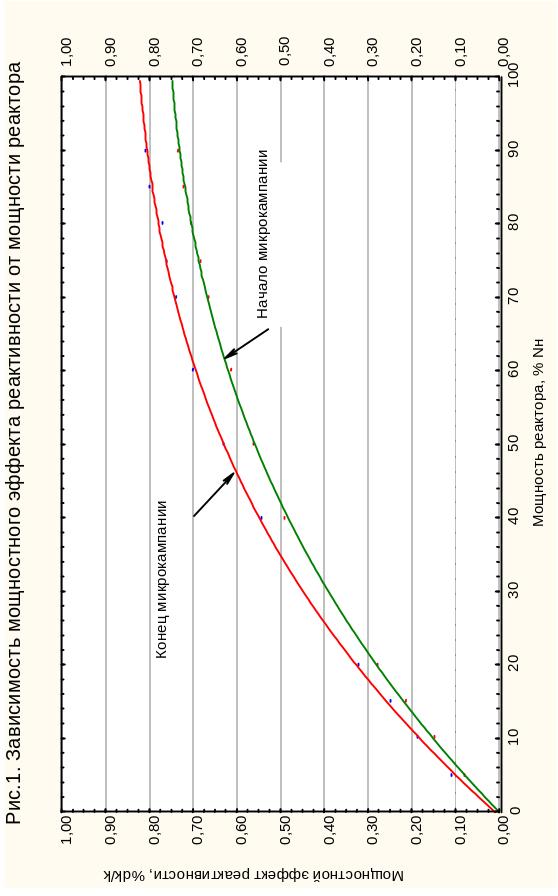

- изменение запаса реактивности при переходе в горячее состояние, %dk/k, равное 1.2 ; |
|
- оперативный запас реактивности, равный 0.13 %dk/k; |
|
- средний темп потери реактивности, равный 0.0142 %dk/k/эф.с. |
Литература
1. Методика определения нейтронно-физических характеристик на реакторе БН-600 Белоярской АЭС. №38-3/8-1.
2. Анализ выгорания бора-10 в компенсирующих органах реактора БН-600. Справка. Белоярская АЭС. 1991.
3. Результаты измерений нейтронно-физических характеристик реактора БН-600 энергоблока № 3 Белоярской АЭС в период с 39 по 53 МК. № 38-3/4-1186 от 15.12.2008. Белоярская АЭС. ОЯБиН.
4. Определение положения РО СУЗ в активной зоне реактора БН-600 с учетом термического расширения конструкций реактора. Отчет. Белоярская АЭС. 1997.
5. Дополнительный метод определения прогнозного положения компенсирующих рабочих органов реактора БН-600 Белоярской АЭС в критическом состоянии. Проект статьи в журнале «Ядерная энергетика».
6. Методика расчета запаса реактивности реактора БН-600 на основе данных по эффективности ТВС. Научно-технический отчет по ОКР. ОКБМ. 1993.
Таблица 1
ЗАВИСИМОСТЬ ОТНОСИТЕЛЬНЫХ ЭФФЕКТИВНОСТЕЙ
РАБОЧИХ ОРГАНОВ КС И РС ОТ ИХ ПОЛОЖЕНИЯ В АКТИВНОЙ ЗОНЕ
Hист, мм |
Сумма КС |
Внут.кольцо |
Внеш.кольцо |
РС1,2 |
|
К2 |
К3 |
К4 |
К5 |
60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 360 370 380 390 400 410 420 430 440 450 460 470 480 490 |
1.000 0.990 0.981 0.971 0.960 0.949 0.937 0.924 0.911 0.897 0.883 0.869 0.854 0.839 0.822 0.806 0.790 0.774 0.757 0.741 0.725 0.708 0.691 0.674 0.656 0.639 0.622 0.605 0.589 0.572 0.555 0.538 0.521 0.504 0.488 0.472 0.455 0.439 0.424 0.408 0.392 0.377 0.362 0.348 |
0.416 0.410 0.406 0.401 0.396 0.391 0.385 0.380 0.374 0.368 0.362 0.356 0.349 0.342 0.335 0.329 0.322 0.315 0.308 0.301 0.293 0.286 0.279 0.272 0.264 0.262 0.250 0.242 0.235 0.228 0.221 0.214 0.207 0.200 0.193 0.186 0.179 0.173 0.166 0.160 0.153 0.147 0.141 0.135 |
0.585 0.580 0.575 0.570 0.565 0.558 0.552 0.544 0.538 0.529 0.521 0.513 0.505 0.497 0.487 0.477 0.468 0.459 0.450 0.440 0.431 0.421 0.412 0.402 0.392 0.382 0.372 0.363 0.353 0.344 0.334 0.324 0.314 0.304 0.295 0.285 0.276 0.266 0.257 0.248 0.239 0.230 0.221 0.214 |
1.000 0.983 0.963 0.945 0.927 0.910 0.892 0.874 0.856 0.835 0.813 0.791 0.771 0.755 0.738 0.717 0.696 0.676 0.657 0.637 0.618 0.599 0.579 0.559 0.540 0.520 0.500 0.482 0.464 0.445 0.426 0.408 0.390 0.372 0.355 0.338 0.322 0.305 |
Продолжение таблицы 1
Hист, мм |
Сумма КС |
Внут.кольцо |
Внеш.кольцо |
РС1,2 |
|
К2 |
К3 |
К4 |
К5 |
500 510 520 530 540 550 560 570 580 590 600 610 620 630 640 650 660 670 680 690 700 710 720 730 740 750 760 770 780 790 800 810 820 830 840 850 860 870 880 890 900 910 920 930 940 950 960 |
0.335 0.322 0.309 0.295 0.283 0.270 0.259 0.247 0.236 0.225 0.214 0.203 0.193 0.183 0.173 0.164 0.154 0.143 0.135 0.128 0.120 0.113 0.106 0.099 0.093 0.087 0.081 0.075 0.070 0.064 0.059 0.054 0.049 0.044 0.039 0.036 0.030 0.026 0.023 0.018 0.015 0.012 0.009 0.006 0.005 0.002 0.0 |
0.129 0.124 0.120 0.115 0.111 0.106 0.101 0.097 0.093 0.089 0.084 0.081 0.077 0.073 0.070 0.066 0.063 0.060 0.057 0.054 0.052 0.050 0.047 0.045 0.042 0.040 0.038 0.036 0.034 0.032 0.029 0.027 0.025 0.023 0.021 0.019 0.016 0.014 0.012 0.009 0.008 0.006 0.005 0.003 0.003 0.001 0.0 |
0.206 0.198 0.190 0.180 0.172 0.165 0.158 0.150 0.143 0.136 0.130 0.122 0.116 0.110 0.103 0.098 0.091 0.083 0.078 0.073 0.068 0.063 0.059 0.055 0.051 0.047 0.043 0.039 0.036 0.032 0.030 0.027 0.024 0.021 0.018 0.017 0.015 0.012 0.011 0.009 0.007 0.006 0.004 0.003 0.002 0.001 0.0 |
0.290 0.274 0.258 0.243 0.230 0.217 0.204 0.190 0.178 0.166 0.155 0.144 0.133 0.122 0.112 0.102 0.093 0.084 0.074 0.066 0.057 0.049 0.042 0.036 0.029 0.023 0.016 0.009 0.005 0.003 0.0 |
