26. Vlan-дарды ұйымдастыру барысында Trunk-тарды қолдану нені

іске асырады, мысал келтіру.

VLAN (Virtual Local Area Network)-каналдық деңгейде тікелей бір-бірімен әрекеттесу мүмкіндігі бар құрылғылар тобы,бірақ физикалық түрде олар әр-түрлі желілік коммутаторға қосылуы мүмкін.Және керісінше әр-түрлі VLAN-дарда орналасқан құрылғылар-каналдық деңгейде бір-біріне көрінбейді,бір коммутаторға қосылған жағдайдың өзінде солай болады,және бұл құрылғылардың арасындағы байланыс желілік пен одан жоғары деңгейлерде болады.

VLAN екi негiзгi функцияларды орындайды:

-толықтай хабарлау таратуларын шектеу;

- топтағы құрылымдарының бiрiктiруi; бiр VLAN басқа VLAN орналасқан құрылымдар

үшiн көрiнбейтiн орналасқан құрылымдар.

Қазіргі VLAN желілерінде-желінің логикалық топологиясын құрастыруға арналған басты механизм,оның физикалық топологиясына тәуелді емес. VLAN-дар желідегі кең тарататын трафиктің қысқаруына қолданылады.Қауіпсіздік көзқарасы үлкен мағынаға ие.

Настройка транка (trunk)

Бірнеше VLAN-дардың трафигін порт арқылы өткізу үшін,порт транктің режиміне ауыстырылады.

Интерфейстің режимдері:

auto —порт автоматтық режимде орнатылған және trunk жағдайына ауыстырылады,егер порттың басқа соңы on немесе desirable режимінде болса.Егер порттардың екі соңы "auto" режимінде болса,онда trunk қолданылмайды.

desirable —Порт “trunk жағдайына ауысуға дайынмын” режимінде болады.

trunk —порт әрдайым trunk жағдайында болады.

nonegotiate —порт trunk режиміне ауысуға дайын,бірақ бұл ретте DTP-кадрлерін басқа соңындағы портқа жібермейді.Бұл режим басқа "не-cisco" жабдықтарымен конфликт жағдайдың болмауы үшін қолданылады.

Транктағы үнсіздік бойынша барлық VLAN рұқсат етілген.Транктағы керекті VLAN арқылы мәліметтер жіберілуі үшін,ең болмаса VLAN белсенді болу керек.VLAN-белсенді болады егер,ол коммутаторда жасалса және онда ең болмаса up/up жағдайындағы бір порт болса.

Коммутаторда автоматты түрде VLAN-ның құралуында, VTP протоколын қолдана аламыз.

Статикалық транктің баптауы

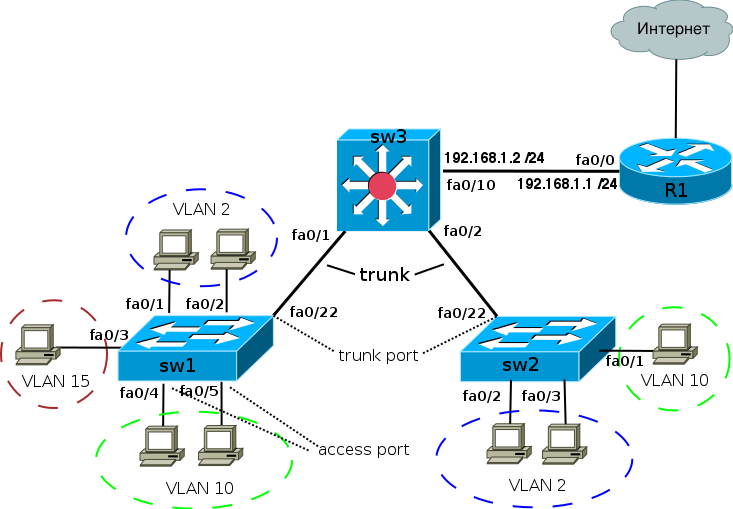

Статикалық транктің құрылуы

sw1(config)# interface fa0/22

sw1(config-if)# switchport mode trunk

Транктық порт — бұл коммутатор жəне басқа да желілік құрылғылар арасындағы

“нүкте-нүкте” типті каналы. Транктық қосылулар бірнеше VLAN-дар трафигінің бір канал

арқылы тарату үшін жəне оларға барлық желілерге қосылуға мүмкіндік беру үшін

қолданылады. Транктық порттар бірнеше VLAN-дар трафигінің 2 коммутатор, коммутатор жəне маршризатор немесе коммутатор жəне 802.1Q тарнкингін қолдайтын желілік адаптерсияқты құрылғыларды қосу үшін керек.

Транктық порттарсыз əр VLAN үшін коммутаторлар арасында көптеген байланыс қажет

болар еді. Мысалы, 100 VLAN-дары бар корпарация үшін 100 байланыс каналы қажет. Бұл ұйым үшін желі дұрыс құрылмаған жəне өте қымбат. Мұндай проблеманы шешу үшін

транктық каналдар қолданылады.

Бірнеше VLAN трафигін бір канал арқылы қосу үшін идентификация жасау керек.

Транктық порт кадрлар маркировкасын қолдайды. Кадрлар маркировкасы кадрға VLAN

ақпараттарын қосу үшін керек.
