Вентиляция картера

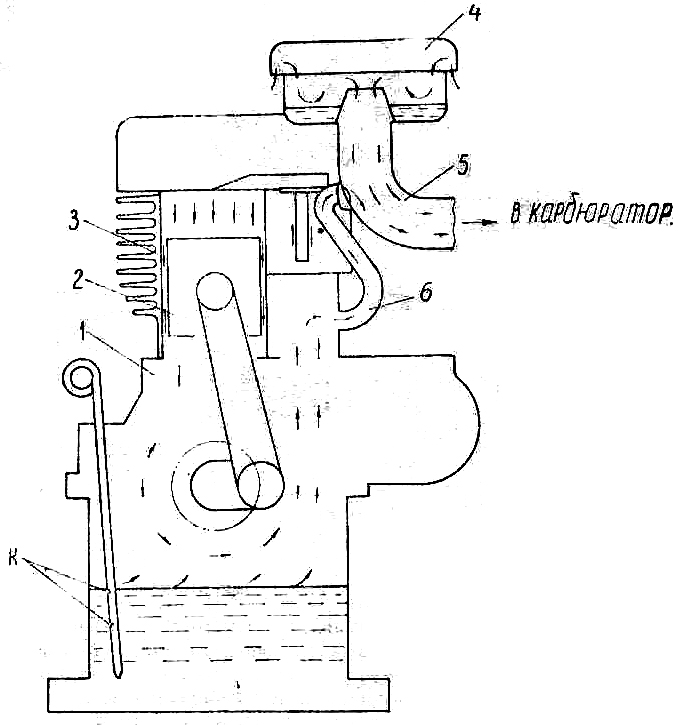

Рис. 7. Вентиляция картера:

1 — верхниий картер; 2 — поршень; 3 — цилиндр;

4 — воздухофильтр; 5 — патрубок воздухофильтра; 6 — шланг газоотсоса.

Вентиляция картера (рис. 7) служит для отсоса прорвавшихся в картер через неплотности поршневых колец отработавших газов и паров бензина, содержащих пары воды и различных кислот. Отсос паров и газов предотвращает разжижение и старение масла а также замедляет коррозию деталей.

Вентиляция осуществляется путем соединения шлангом газоотсоса 6 полости клапанной коробки с патрубком воздушного фильтра 5.

Полость картера и клапанная коробка цилиндра сообщаются отверстиями.

Система питания

Рис. 8. Система питания

1 — рычаг воздушной заслонки; 2 — воздушная заслонка; 3 — патрубок воздухофильтра; 4 — чашка воздухофильтра; 5 — гайка с накаткой; 6 — шпилька воздухофильтра; 7 — крышка воздухофильтра; 8 — барабан воздухофильтра;

9 — кнопка утопителя поплавковой камеры; 10 — ограничитель дроссельной заслонки; 11 — газопровод; 12 — дроссельная заслонка; 13 — винт холостого хода; 14 — тяга регулятора; 15 — рычаг регулятора.

Система питания (рис. 8) служит для приготовления рабочей смеси и подачи её в цилиндры двигателя. Система питания состоит из воздухофильтра, карбюратора К-16В и газопровода.

Топливо в карбюратор поступает самотёком из бензобака, а воздух — через воздушный фильтр 8, в котором задерживаются твёрдые частицы (пыль, песчинки и т. п.).

Для регулировки карбюратора на экономичную работу необходимо:

а) запустить двигатель и дать ему проработать без нагрузки на регуляторе две-три минуты;

б) завернуть винт холостого хода 13 до положения, при котором двигатель начинает работать неустойчиво;

в) медленно отворачивать винт, добиваясь устойчивой бесперебойной работы двигателя;

г) оставить винт в положении, при котором была достигнута устойчивая работа двигателя и зафиксировать это положение контргайкой винта;

д) упорным винтом отрегулировать прикрытие дроссельной заслонки, при котором холодный двигатель устойчиво работает на минимальных оборотах.

Регулятор частоты вращения

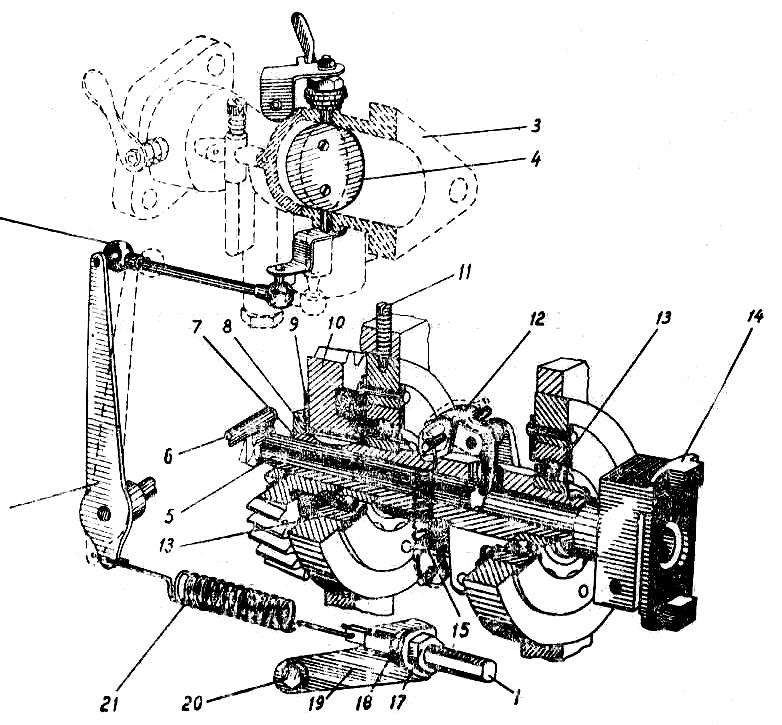

Рис. 9. Регулятор частоты вращения:

1 — рычаг регулятора; 2 — тяга регулятора; 3 — карбюратор; 4 — дроссельная заслонка; 5 — толкатель регулятора; 6 — валик рычага регулятора; 7 — валик регулятора; 8 — гайка низкая; 9 — замок 17 гайки регулятора; 10 — шестерня регулятора; 11 — стопорный винт;

12 — балансир регулятора; 13 — шарикоподшипник; 14 — муфта ведущая магнето; 15 — пружина балансира регулятора; 16 — шпилька пружины регулятора; 17 — гайка M8; 18 — контргайка; 19 — кронштейн шпильки пружины регулятора; 20 — болт М6; 21 — пружина регулятора.

Регулятор частоты вращения (рис. 9) предназначен для обеспечения установленной частоты вращения коленчатого вала двигателя.

Двигатель снабжен центробежным регулятором частоты вращения, действующим на дроссельную заслонку карбюратора.

Валик регулятора 7 устанавливается в верхнем картере на двух шарикоподшипниках 13, собранных в специальных переходных обоймах. От продольного смещения регулятор удерживается стопорным винтом 11. На переднем конце валика ставится шестерня регулятора 10. На заднем конце валика устанавливается муфта, ведущая магнето 14. В проушинах валика на осях ставятся балансиры регулятора 12 с пружинами 15. В канале валика помещены толкатели регулятора 5.
