В настоящей инструкции изложены основные конструктивные особенности двигателя и требования по эксплуатации и уходу за ним.

Инструкция не может служить теоретическим учебным пособием по стационарному малолитражному двигателю, поэтому лица, допущенные к эксплуатации двигателя «Ульяновец», должны иметь теоретические и практические знания по двигателям внутреннего сгорания и их эксплуатации.

Своевременное и точное выполнение приведённых в настоящей инструкции правил ухода и эксплуатации двигателя обеспечит их безотказную работу.

ПРИМЕЧАНИЕ: Поскольку конструкция двигателей непрерывно совершенствуется, возможны некоторые отступления от рисунков и текста настоящей инструкции.

Все замечания и пожелания по инструкции и работе двигателя просим направлять по адресу: г. Ульяновск, 6, УМЗ ОГК.

Техническая характеристика двигателя уд2-м1

Тип двигателя	Карбюраторный, бензиновый с принудительным воспламенением смеси
Число тактов	4
Мощность эксплуатационная, квт (л. с.)	5,89(8) 5,69(7.6) 4,42(6)
Частота вращения, мин -1	3000 2830 2200
Число цилиндров	Два
Расположение цилиндров	Вертикальное
Диаметр цилиндра, мм	72
Ход поршня, мм	75
Рабочий объём цилиндров, см3	610
Степень сжатия	5,5
Охлаждение	Воздушное, принудительное
Система смазки	Смешанная
Подвод смазки к шатунным подшипникам	Под давлением
Топливо	Бензин А-72, А-76, ГОСТ 2084-77
Удельный расход топлива г/квт. ч (г/л. с. ч.)	Не более 503 (370)
Масло	Автомобильные масла
Ёмкость масляной системы, л	4
Зажигание	От магнето высокого напряжения
Магнето	М-68Б1 правого вращения
Карбюратор	К-16В
Вес сухой, кг	72
Габаритные размеры, мм Длина Ширина Высота	550 485 555

Модификации и назначение двигателя уд2-м1

Стационарный малолитражный двигатель «Ульяновец» модели УД2-М1 предназначен для работы в стационарных (или передвижных) установках с электрогенератором и различными другими машинами, а также в качестве вспомогательного двигателя в различных силовых установках.

Двигатель УД2-M1 имеет следующие модификации:

1. Двигатель УД2С-M1 отличается от основной модели тем, что имеет установленный непосредственно на двигателе редуктор РО-1. Дополнительно к этому двигателю прикладывается бензобак ёмкостью 30 л.

2. Двигатель УД2Т-M1 отличается от основной модели тем, что имеет топливный бак ёмкостью 8 л., установленный непосредственно на двигателе. Заправленный топливный бак обеспечивает работу двигателя в течение 1,5 часа.

3. Двигатель УД2СТ-M1 отличается от основной модели тем, что имеет редуктор и топливный бак, установленные на двигателе.

Правила техники безопасности и пожарной безопасности

При эксплуатации двигателя необходимо строго соблюдать следующие основные правила:

1. Не допускать к работе с двигателем лиц, не прошедших специального инструктажа.

2. Не смазывать и не протирать работающий двигатель.

3. При работе двигателя не подносить близко к входному отверстию кожуха вентилятора обтирочные материалы.

4. Запрещается запускать перегретый двигатель.

5. Запрещается курить у работающего двигателя и подносить близко огонь.

6. Следить за тем, чтобы не было течи топлива из топливопроводов и поплавковой камеры карбюратора. При обнаружении течи немедленно её устранить.

7. Тщательно вытирать и очищать все части двигателя от подтёков топлива и смазки. Протирать двигатель бензином категорически запрещается.

8. В случае аварии немедленно остановить двигатель, выключив зажигание.

9. Эксплуатация двигателя в закрытом помещении, не оборудованном вытяжной вентиляцией, категорически воспрещается.

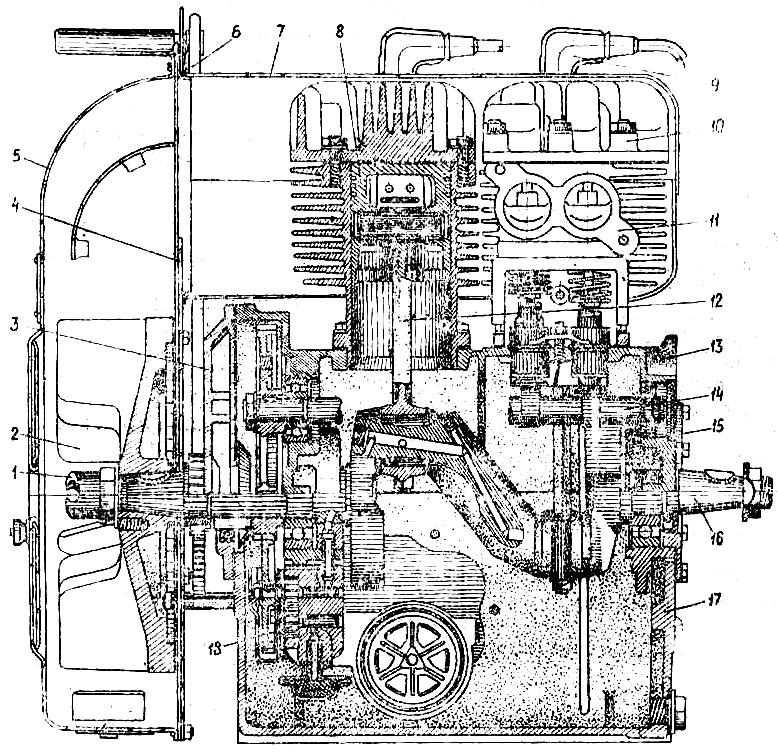

Рис. 1. Продольный разрез двигателя УД2-M1

1 — гайка-храповик; 2 — маховик; 3 — передняя крышка; 4 — стенка кожуха маховика; 5 — кожух маховика; 6 — рычаг стартера; 7 — кожух цилиндра; 8 — поршень; 9 — помехоподавительный наконечник;

10 — головка цилиндра; 11 — цилиндр; 12 — шатун; 13 — верхний картер; 14 — распределительный валик 15 — крышка задняя; 16 — коленчатый вал; 17 — нижний картер; 18 — масляный насос.

Рис. 2. Поперечный разрез двигателя УД2-M1:

1 — свеча зажигания; 2 — глушитель; 3 — газопровод; 4 — крышка клапанных пружин;

5 — магнето; 6 — регулятор оборотов; 7 — масляный фильтр.
